結構和性能要求1、活動臺面為軌道式，軌道為地軌，在設備左側，受力后不變形，無抖動傾斜現象;其臺面帶清晰耐磨的刻度尺。2、活動臺面及固定臺面均有鋼板面板，固定臺面與活動臺面平面度誤差在2毫米以內，活動臺面略微高出固定臺面，臺面邊角倒角處理。3、鋸片左右兩側操作臺面均有方便鋸切的擋板和靠尺尺寸刻度線，方便準確高效下料。4、具有鋸末收集裝置。5、設備、操作全措施完善，具有必須的防護罩（防護罩應能完全罩住鋸片上部和鋸軸端頭、能隨加工木料的厚度自動調整）、電氣接地、急停開關和能耗制動等保護措施。6、推臺滑軌精確、可靠、靈活、耐用、保養方便，裝有可調整的行程限位。7、整臺設備機架穩固，制造精細，涂裝美觀，運行穩定振動小，噪音低。8、主要部件、外購件，電氣件均采用施耐德或西門子產品，帶漏電保護裝置。9、設備及部件資料齊全，不限于使用、保養、維護說明書和合格證等資料。10、售后措施完善，使用需求。
主要性能參數要求 1、 鋸切電機功率： 4KW，三相（四線制）AC380V 50HZ。 2、 鋸切木材厚度：≥120毫米。 3、 鋸片直徑：≥400毫米。 4、 鋸軸轉速： 3000轉/分鐘。 5、 推臺承重：≥ 300KG.。 6、 活動臺面尺寸不小于：2.8米×1.5米。 7、 推臺滑軌長度：2.8米。 8、 可鋸切木板長×寬×厚尺寸為：2.8米×2.5米×0. 05米。

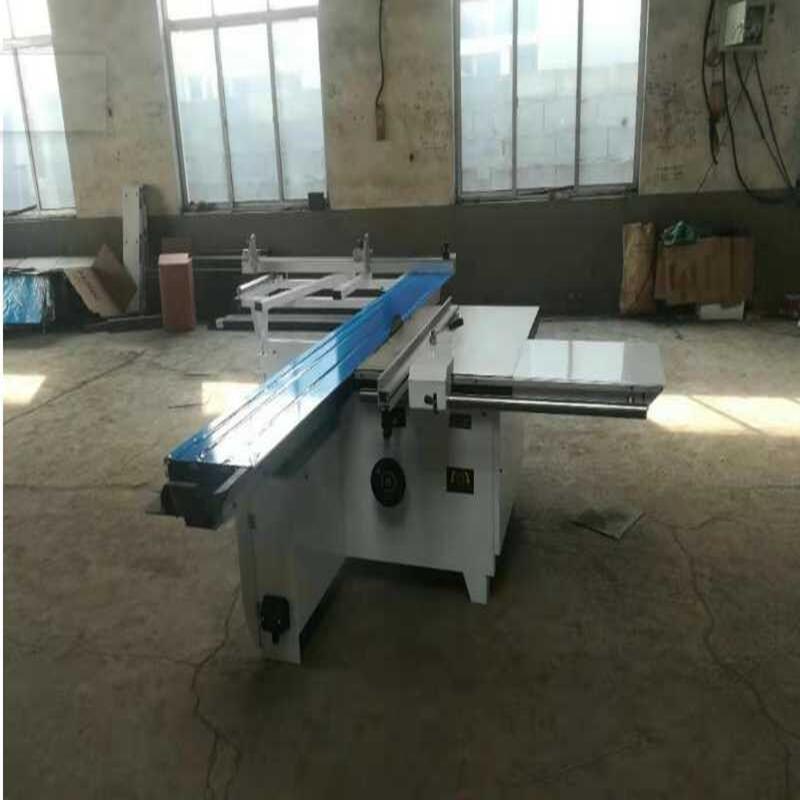

主機結構精密裁板鋸的主機部分包括床身、 工作臺、縱剖橫截導板、主鋸、劃線鋸、傳動等部件。結構和工作原理同普通圓鋸機大同小異，并且可以單獨作為普通圓鋸機使用。裁板鋸的構成：1．機架 2．主鋸部分 3．槽鋸部分 4．橫向?qū)驌醢?5．固定工作臺 6．滑動推臺 7．斜鋸導板 8．托架 9．斜鋸角度顯示裝置 10．側向?qū)驌醢?/p>
