渦街流量計規格

◆測量介質： 氣體、液體、蒸氣

◆口徑規格：法蘭裝式、螺紋連接式、口徑選擇 DN15-300

◆插入式式口徑選擇 DN200-1500

◆測量精度 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃

◆高溫–25℃～150℃ -25℃～250℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆防爆等級 本型iaIIbT3-T6

◆防護等級 IP65

◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

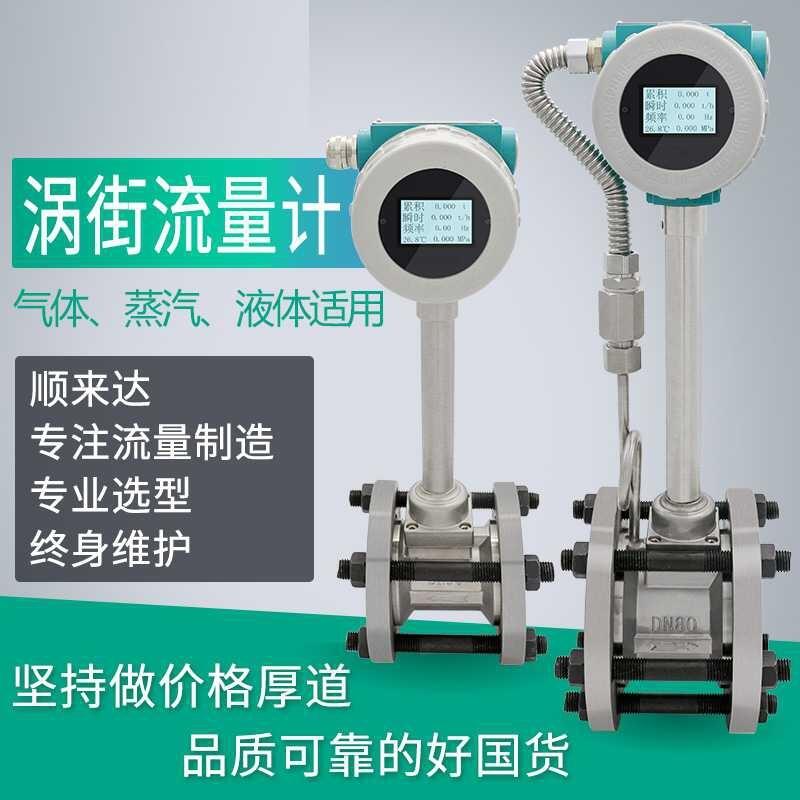

渦街流量計樣式

產品特性：

特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。

應用范圍：

主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。

產品參數：

口徑：DN80
介質：蒸汽
流量范圍：80-800m3/h
法蘭夾裝
溫度：200℃

渦街流量計類型

產品參數：

測量介質：　　液體、氣體、蒸汽

介質粘度：　　小于10cp

介質溫度：　　-50℃——+350℃

本體材料：　　1Cr18Ni9Ti(其他材料協議供貨)

傳感器密封：　石墨墊片（特殊根據要求）

環境溫度：　　-30℃——+80℃（特殊根據要求）

公稱直徑：

管道式：DN15——DN300；

插入式：DN200-2000mm

測量精度：

液體：測量值的±1%（普通）

測量值的±0.5%（特殊）

氣體：測量值的±1%

量程比：　　　20：1

壓力等級：　　PN25，PN40（高壓可特殊制造）
