型號規格 公稱通徑 （mm） 流量范圍 （m3/h） 始動流量 （m3/h） 工作壓力 （MPa） 裝形式 LWQ-200 250（10"） 25-3000 12 1.6 法蘭 型號規格 顯示、輸出方式 供電電源 LWQ 電壓脈沖低電平≤1V，高電平≥8V，三線制 外電源DC12V-24V LWQ－A (4～20)mA標準模擬信號線性對應于(0～Qmax)m3/h標準體積流量, 兩線制 外電源DC24V LWQ－B 具有多點精度修正，同時顯示瞬時流量和累計流量雙排液晶顯示，方法如下： Q XXXX 四位瞬時流量（m3/h） XXXXXXXX 八位累計流量（m3） 注：累計流量自00.000000開始計數，自動擴大顯示精度，最大記至999999.99。累計流量值可清零，儀表系數、累計流量值掉電十年不丟。 3.2V10AH鋰電池供電 LWQ－C 在LWQ-B（現場顯示型）基礎上加裝4－20mADC電流輸出 外電源DC24V LWQ－D 在LWQ-B（現場顯示型）加裝溫度、壓力傳感器，對不同狀況流量進行自動補償修正運算?？赏瑫r查詢溫度、壓力、電池電量等數值?？奢敵龈哳l、低頻電壓脈沖信號以及4-20mADC兩線制電流信號。 3.2V10AH鋰電池或外電源DC24V一、 BR-LWQ 概述 LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一高精度、高可靠性的氣體精密計量儀表，具有出色地低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液氣、輕炔氣等氣體的計量。 該產品經國家防爆產品質檢按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》 ，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6（隔爆型）、ExiaⅡCT6（本型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本型）、1、2區危險場所。 二、BR-LWQ 產品特點優質合金渦輪，具有更高的穩流和耐腐蝕作用 進口優質專用軸承，使用壽命長 計量室與通氣室隔絕，了儀表的全性 可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值 流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h 智能儀表系數多點非線性修正 內置式壓力、溫度傳感器，全性能高、結構緊湊、外形美觀 儀表具有防爆及防護功能，防爆標志為ExdⅡBT4、ExiaⅡCT4，防護等級為IP65 系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上 儀表系數、累計流量值掉電十年不丟 三、BR-LWQ 工作原理 當流體流入流量計時，在進氣口專用一體整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上 四 、BR-LWQ 技術參數4．1 基本參數：4．1．1 4．1．2 精度等級：1.0級、1.5級 4．1．3 使用條件： ◆ 環境溫度：-30℃～+60℃； ◆ 大氣壓力：86KPa～106KPa； ◆ 介質溫度：-30℃～+80℃； ◆ 相對濕度：5%～95% 4．2 電氣性能指標：

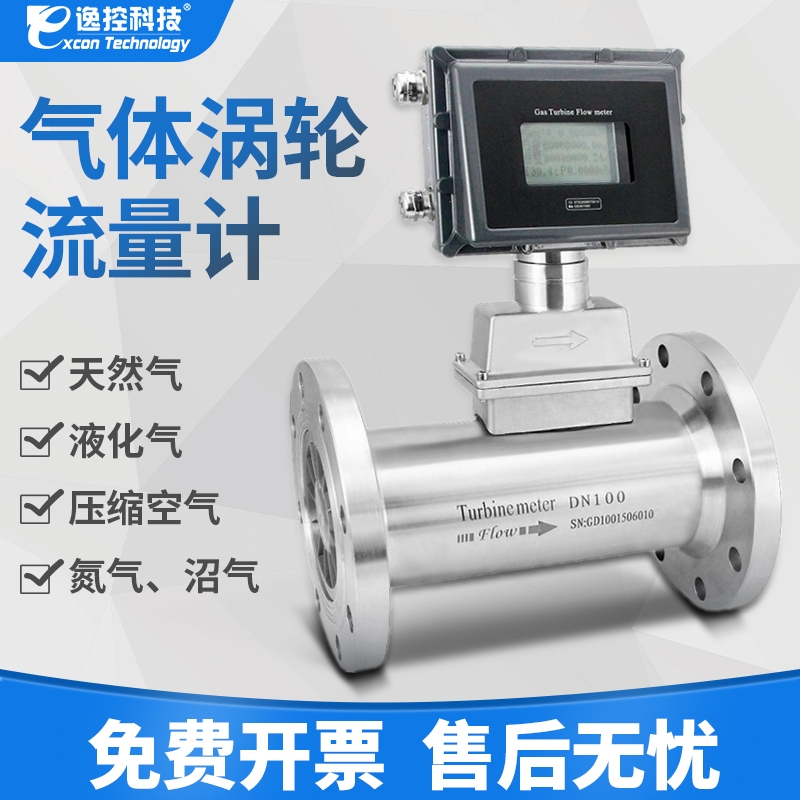

LWQ系列氣體渦輪流量計吸取了國內外流量儀表先進技術經過優設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，LWQ系列氣體渦輪流量計廣泛適用于天然氣、煤制氣、液氣、輕烴氣等氣體的計量。LWQ系列氣體渦輪流量計特點:優質合金渦輪，具有更高的穩流和耐腐蝕作用進口優質專用軸承，使用壽命長計量室與通氣室隔絕，了儀表的全性流量范圍寬（Qmax/Qmin≥20:1），重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65LWQ系列氣體渦輪流量計可分為3大類：氣體渦輪流量傳感器/變送器智能一體氣體渦輪流量計智能溫壓補償一體氣體渦輪流量計LWQ系列氣體渦輪流量計選型說明:用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。為使流量計的使用性能最佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
運城燃料油用什么流量計 不銹鋼渦輪流量計 XBOLWGY智能一體液體渦輪流量計 渦輪流量計包括：氣體渦輪流量計、液體渦輪流量計。氣體渦輪流量計主要用來測量天然氣等氣體，精度高，使用方便。液體渦輪流量計主要用于工，石油等行業，適合測量柴油，汽油，煤油，食用油、等介質，連接方式有法蘭連接和螺紋連接兩種，口徑一般大于30mm為法蘭連接，小于30mm為螺紋連接。我公司還生產渦輪流量變送器，即僅可以傳輸信號，還有就地顯示型渦輪流量計（僅表頭顯示），智能型渦輪流量計（既可以表頭顯示又可以輸出信號），歡迎各位前來選購。渦輪流量計主要是靠管道內葉輪的轉動測量流量，葉輪的材質為316不銹鋼的，渦輪流量計材質均為304不銹鋼。除此之外我公司還生產擴散硅壓力變送器，流量積算儀，孔板流量計，浮子流量計等產品。 LWGY液體渦輪流量計吸取了國內外流量儀表先進技術，具有結構簡單，輕巧，精度高，復現性好，反應靈敏，裝使用維護方便的優點。適合于無腐蝕，且無纖維，顆粒等雜質。若與具有特殊功能的的顯示儀表配套，還可以進行定量控制，是流量計量和節能的理想儀表。 運城燃料油用什么流量計 不銹鋼渦輪流量計特點 （1）高精確度，一般可達±0.5%R、±1.0%R （2）重復性好，短期重復性可達0.05% - 0.2% （3）輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。 （4）合適介質：液體（水，柴油，汽油，植物油，航空煤油等） （5）結構緊湊輕巧，裝維護方便 （6）耐壓等級高 （最高可定制25Mpa） （7）壓力損失小，流通能力強 （8）抗震動性能強 基本參數： （1）執行標準：渦輪流量傳感器（JB/T9246-1999） （2）儀表口徑及連接方式：4、6、10、15、20、25采用螺紋連接 （15、20、25）32、40、50、65、80、100、125、150、200采用法蘭連接 （3）精度等級：1％R，0.5％R， （4）量程比：1：10；1：15； （5）傳感器材質：304不銹鋼、316L不銹鋼等 （6）使用條件：介質溫度：-20-120° 環境溫度：-20-60°
