液體流量計闡述

GV/SV/FV玻璃轉子流量計 關鍵字：玻璃轉子流量計

一.LK-玻璃管轉子流量計概述：     玻璃轉子流量計是一種用來測量流體（液體或氣體）流量的過程檢測儀表。 本玻璃轉子流量計采用德國VDI/VDE3513標準和國家JB/T9255標準。德國標準制造的流量計，與國內同類產品相比，具有測量精度高、互換性能好、流量范圍寬、連接方式多、裝方便等優點。同時還可以根據不同流體的溫度、壓力、密度、粘度等物理量，為用戶提供不同流體，不同粘度，不同狀態的流量標尺，解決了示值修正的問題。大大方便了用戶。

二.LK-玻璃管轉子流量計原理:     玻璃轉子流量計是一種變面積式的流量計。它主要由一根自下而上擴大的錐形玻璃管和一只可以隨流量大小上下移動的浮子組成，當流體自下而上流經錐管時，流體動能在浮子上升產生的升力和流體的浮力是浮子上升。由于錐管內壁與浮子之間的環形流通面積增大，流體動能在浮子上產生的升力隨之下降。當升力與浮力之和等于浮子自身重力時，浮子處于平衡狀態，穩定在某一高度上。該高度位置上的刻度指示流過流量計的流量值。

三.LKLZB玻璃管轉子流量計的技術參數

四.LKLZB玻璃管轉子流量計的裝尺寸                                                                                                               （mm）

五.LKGV玻璃管轉子流量計規格型號

六.LKGV玻璃管轉子流量計技術參數

七.LKGV玻璃管轉子流量計GV/SV/FV10型裝尺寸

八.LKGV玻璃管轉子流量計GV/SV/FV20型裝尺寸

九.LKGV玻璃管轉子流量計GV24型裝尺寸

液體流量計規格

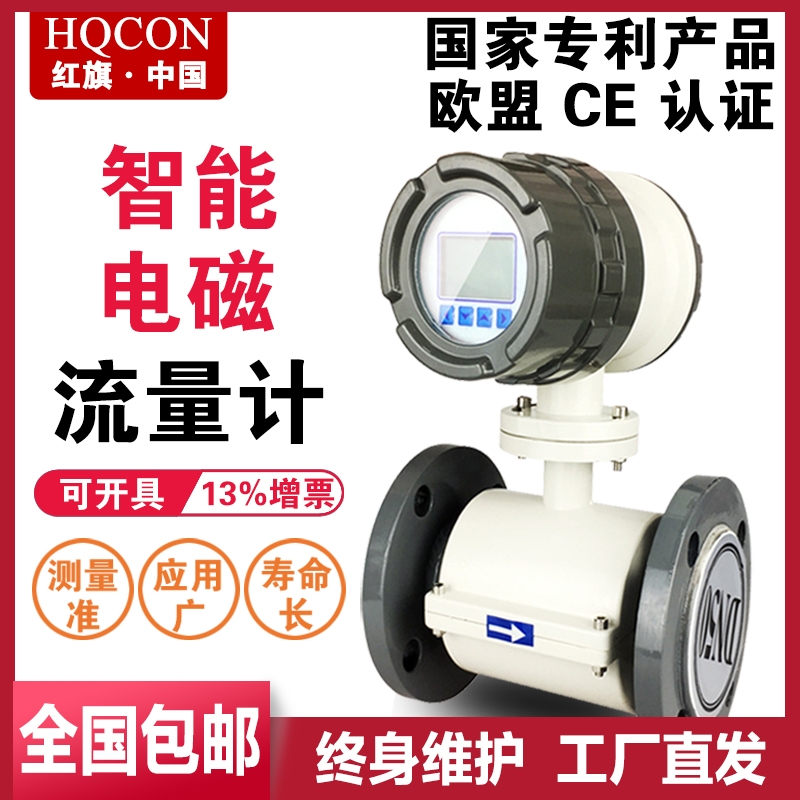

管道式電磁流量計 關鍵字：管道式電磁流量計

LKLDE系列管道式電磁流量計測量原理是基于法拉第電磁感應定律，管道式電磁流量計由傳感器和轉換器組成，傳感器裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計。管道式電磁流量計用來測量自來水、鋼鐵、石油、工、電力、工業、水利、水政水資源等的導電流體的流量，亦可測量、堿、等腐蝕性導電液體。電磁流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

1、管道式電磁流量計是基于法拉第電磁感應定律的速度式電磁流量計。在闡述電磁流量計測量原理的基礎上，設計了一種基于MSP430F149單片機的LDB型電磁流量計，電路以MSP430F149單片機為核心，從而簡了外圍硬件電路的設計，實現了液體流量的測量和累積。文中給出了設計的總體框圖，部分硬件電路和控制軟件流程圖。本文設計的LDB型電磁流量計已經投入生產，經實際應用表明，該設計具有高精度，低功耗和可靠性強等特點，基本滿足設計要求。 2、電磁流量計能有效避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮裝方便。 3、管道式電磁流量計具有保存每天２４小時的流量數據、停電時間、零流量時間等多種數據及報等功能。每天，只需一次、二次短信息就能獲得一個測量點的一天２４小時的測量數據，它也能根據用戶的需求設定。采用電磁旋渦流量計和ＧＳＭ網絡相結合的技術，建立水流量監測系統的前期投資只是采用無線電臺方式的１／３到１／５，系統建立后的運行費用每個點每天只是一到二次短信息的費用。省去了頻率的使用費及使用中的電費及維護費用。 4、流量檢測儀表的顯示方式、通訊方式和數據存儲是儀表的重要組成部分。傳統電磁流量計在顯示方式上一般采用LED 或段式LCD，只能顯示數字、字母、漢字和一些粗糙的圖案； 在數據存儲方面，信息存儲一般以二進制方式存儲，不具有通用性且存儲容量??； 在通訊方式上，一般采用RS232 或RS485，其開放性不高。 5．傳感器在垂直管道的裝 測量氣體流量時，傳感器可以裝在垂直管道上，流向不限。若被測氣體中含有少量的液體， 氣體流向應由下向上。 測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。 6、傳感器在水平管道的側裝 無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體， 若條件允許最好采用側裝，這樣流體的溫度對放大器的影響較小。 7．傳感器在水平管道的倒裝 一般情況下不推薦用此裝方法。此裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量 高溫液體或需經常清洗管道的情況。 8．傳感器在有保溫層管道上的裝 測量高溫蒸汽時，保溫層最多不能超過支架高度的三分之一。 9．為了解決了上述不足，采用32 位的ARM 處理器和嵌入式Linux 操作系統研制出了具有信息、圖形和網絡的電磁流量計。它采用T FT 彩色液晶屏顯示方式，不僅可以顯示流量數據還可以顯示流量曲線，提高了顯示的質量和內容； 通過JFFS2 文件系統采用文件的方式進行數據存儲，且存儲容量可達1 MB。

LKLDE系列管道式電磁流量計儀表選型 ◆量程范圍確認 一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。 在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算： Q=πD2V/4 Q:流量（㎡/h） D:管道內徑 V：流速（m/h） 電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。 ◆LKLDE系列電磁流量計參考流量范圍

LKLDE-200K1C1E1F3T1D1J1（選型標準）

液體流量計定做

溫度補償型渦街流量計 關鍵字：溫度補償型渦街流量計 一、產品概述       溫度補償型渦街流量計專為測量飽和蒸汽而設計的一款蒸汽流量計，可對飽和蒸汽進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體，可在不影響管道內流體流動的情況下更換傳感頭。   二、主要特點       蒸汽流量計通過一體溫度補償，可顯示飽和蒸汽的瞬時質量流量、累計流量以及溫度、壓力等。也可手動設定蒸汽溫度，溫度及渦街傳感頭都可以在不停止管內流體的情況下可更換。   三、技術參數                     ●   測量介質      飽和蒸汽、水 ●   公稱口徑       DN25 — DN500 ●   介質溫度       - 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；        -40℃—+420℃（需選配傳感頭不斷流拆裝型） ●   精度等級        1.5級、1.0級（首選） 、0.5級、0.2級（需協議供貨) ●   渦街可測流量范圍       液體：0.4 m/s —10 m/s       氣體、蒸汽：4m/s -- 70 m/s ●   放大器選擇       溫度補償一體智能數字顯示型放大器（工況脈沖或RS485信號輸出） ●   防爆等級       本防爆型ExiaⅡCT4       隔爆型ExdⅡCT6 ●   防護等級        IP54、IP65  ●    表體材質       1Cr18Ni9Ti(其它材質協議供貨)   四、型號及功能選擇 LUGB—????—????—????—???? LUGB……………滿管式渦街流量傳感器 A-LUGB型滿管式渦街表體連接形式 1 法蘭連接式（溫壓補償式渦街必選型） 2 法蘭裝式（首選型） B-可測介質 1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街） 2 測量液體 3 測量氣體 4 測量飽和蒸汽、過熱蒸汽 C-渦街口徑 D-輸出信號 0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS） 1 兩線制4-20mA輸出( 溫壓補償型為三線制) 2 無信號輸出現場顯示 E-可測最高介質溫度 0  -40℃…+150℃ 1  -40℃…+280℃（LUCB型插入式渦街250℃） 2  -40℃…+350℃（LUCB型插入式渦街不可選） 3  -40℃…+420℃（只限傳感頭不斷流拆卸型） F-防爆等級 0 無防爆認證，防護等級為IP54、IP65 1 本防爆型，防爆等級為ExiaⅡCT4 2 隔爆防爆型，防爆等級為ExdⅡCT6 G-渦街放大器顯示形式 0 無現場顯示型 1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等） H-儀表精度等級 0  1.0級（LUGB型首選，LUCB型需協議供貨） 1  0.5級（只限LUGB型渦街） 2  0.2級（只限LUGB型渦街，需協議供貨） 3  2.5級（LUCB型插入型渦街首選型） 4  1.5級（LUCB型插入式渦街需協議供貨） 5  低流速型渦街（表體內直接縮徑，精度≥1.5級） I-放大器裝形式 0  表體與放大器不分離型 1  表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選） 2  潛水型渦街 J-渦街放大器工作電源 0   12VDC供電 1   24VDC供電 2   3.6V(或3V)鋰電池供電（只限帶液晶顯示無信號輸出型渦街） 3   3.6V(或3V)鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街） 注：3V鋰電池只適用于溫壓補償一體型渦街 K-渦街檢測功能及放大器顯示形式 0 無補償式 (無溫度、壓力補償功能) 1 現場顯示氣體溫度、壓力補償一體智能式(LUGB型法蘭連接式氣體表體專用。可顯示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%） 2 現場顯示過熱蒸汽溫度、壓力補償一體智能式(LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體專用?？蛇M行密度補償計算?？娠@示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等?？赏瑫r選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）     3 現場顯示溫度補償智能式(LUGB型飽和蒸汽表體專用，可進行密度補償計算?？娠@示瞬時質量流量、累積質量流量或溫度、壓力等?？蛇x擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）   LK-LUGB型滿管式渦街傳感頭裝形式 0  傳感頭斷流拆裝式 1  傳感頭不斷流拆裝式（≥350℃渦街必選型） M-通訊方式 0  無通訊 1  R485通訊（只限智能式放大器） 2  R232通訊（只限智能式放大器） N-HART協議 0  無HART協議 1  帶HART協議（需協議供貨） Q-濾波方式 0  普通方式 1  智能數字濾波方式（需協議供貨）

溫度補償型渦街流量計產品選型
