JC-HS-100F型固定分體式超聲波流量計一、產品簡介： 中英文顯示版JC-HS-100F型超聲波流量計是在博采國內、外優秀超聲波流量計眾長的基礎上，采用高抗干擾技術設計的一種全新通用時差型多功能超聲波流量計，適用于工業環境下連續測量不含高比例氣泡的大多數清潔均勻液體的流量和熱量。二、產品特點：1、校正后精度可達到0.5級；2、采用了平衡差分發射和平衡差分接受電路，抗干擾性能和適應性能有很大提高，能適用于大功率變頻器工作場合，并通過嚴酷的電磁干擾實驗；3、采用了國外最新LSI（大規模集成電路），對系統進行集成設計，使功耗降低，可靠性和一致性顯著提高。三、執行標準：產品執行標準： 中華人民共和國城鎮建設行業標準CJ/T 3063-1997《給排水用超聲波流量計（傳播速度差法）》產品執行檢定規程：中華人民共和國國家計量檢定規程JJG 198-94《速度式流量計》 四、儀器指標：項 目 性 能、參 數 測 量 主 機 測 量 主 機 準 確 度 1.0 % （國產超聲波流量計唯一真正達到此精度者） 重 復 性 0.2% 流速范圍 0 m/s ~ ±32 m/s 測量原理 超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算 測量周期 500mS (每秒2次)。 顯 示 2×10背光型漢字液晶顯示器。 操 作 固定式：4×4輕觸鍵盤。 輸 入 5路4mA~20mA輸入，準確度0.1% ，可輸入壓力、液位、溫度等信號。 輸 出 電流信號：4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空，準確度0.1% 。頻率信號：1~9999Hz之間任選（OCT輸出）。脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出。報信號：繼電器及OCT輸出，可選近20種源信號。數據接口：RS232串行接口，可選配RS485或CAN總線方式。 其他功能 記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能?？蛇x自動或手動補加累積量功能，記憶每天的工作狀態。可編程定量（批量）控制器。故障自診斷功能。網絡工作方式等。 傳 感 器 外縛式：標準S型，適用于管徑DN15～DN100 mm標準M型，適用于管徑DN50～DN700mm（若管道條件好也可測較大口徑）標準L型，適用于管徑DN300～DN6000mm 插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。 標準π型管段式：適用于管徑DN10-DN40，整機測量精度±0.5%標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5% 電纜長度 SEYV75-2屏蔽型，單根可加長至500 米（超過此長度請同廠家聯系）。 管 道 管 材 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 襯 材 環氧瀝青、橡膠、灰漿、聚烯、聚乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯 內 徑 15mm～6000mm 直管段長度 上游≥10D，下游≥5D，距泵出口處≥30D。 流 體 種 類 水、海水、堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 濁 度 ≤10000 ppm, 且氣泡含量小。 溫 度 -10℃～150℃ 流 向 可對正反向流量分別計量，并可計量凈流量。 工作環境 溫 度 主機：-10℃～70℃ （大于此溫度范圍要求請與廠家聯系）探頭：-30℃～+150℃ 濕 度 主機：85%RH，探頭：可浸水工作，水深≤3米。 電 源 固定式、盤裝式：AC220V或選用DC8～36V ，AC7～30V供電方式。用戶可更據現場電源情況選用我公司生產的UPS-72型備用充電電源，在外接電源(AC220V)掉電時,可提供給固定式超聲波流量計約72小時的工作電能,當外接電源恢復后,自動充電。 功 耗 小于2w 工作時間 連續 體 積 固定式標準型251×192×80mm，盤裝式80×160×250 mm 重 量 3㎏（固定式標準型主機），1.5㎏(盤裝式主機) 五、應用場所：1. 水、污水、海水 8. 船體制造和維護行業2. 給水和排水 9. 節能監測、節水管理3. 發電廠(核電、火力和水力) 10. 造紙和制漿行業4. 熱力、供暖、供熱 11. 泄漏檢測5. 冶金、礦山 12. 流量巡檢、流量跟蹤和采集6. 石油、工 13. 熱量測量、熱量平衡7. 食品和 14. 流量、熱量管理、監控網絡系統六、標配配置：1. 主機（固定壁掛式或便攜式） 1臺2. 標準M型傳感器（中型探頭） 1付3. 傳感器夾具 1套4. .耦合劑 1管5. 說明書（本手冊） 1本6. 產品合格證 1份青島聚創環保公司為您提供全面的技術支持和完善的售后！詳情咨詢：400-0532-363！
超聲波流量熱量模塊/R TU廣泛應用于各種液體的長期在線測量， 可以不用斷管、斷流裝。適用于系統集成商的配套工程、水利水資源或供熱系統等聯網監控項目的流量、熱量計量。 具有體積小、價格低、操作簡單、輸出接口功能齊全等特點。配接溫度傳感器可實現熱量測量。 特 點 高精度測量 精度高達1% 。 測量范圍大 選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量。 高可靠性 采用低電壓、多脈沖發射電路，測量精度高、使用壽命及可靠性大幅提高。 抗干擾能力強 采用雙平衡信號差分發射、接收電路，有效抵御變頻器、電視塔、高壓線等強干擾源。 功能強大 1路4-20mA輸出可作為流量/熱量變送器；2路OCT輸出可作為流量/熱量開關；3路4-20mA輸入可作為數據采集器；2路三線制PT100電阻信號輸入可作為熱量表。 傳輸距離遠 組網快捷 S485支持無線組網，配接GPRS模塊實現無線傳輸。 支持熱量測量 配接溫度傳感器，可實現熱量測量。
TUF-2000M系列超聲波流量熱量模塊/RTU 超聲波流量熱量模塊/R TU廣泛應用于各種液體的長期在線測量， 可以不用斷管、斷流裝。適用于系統集成商的配套工程、水利水資源或供熱系統等聯網監控項目的流量、熱量計量。詳細信息

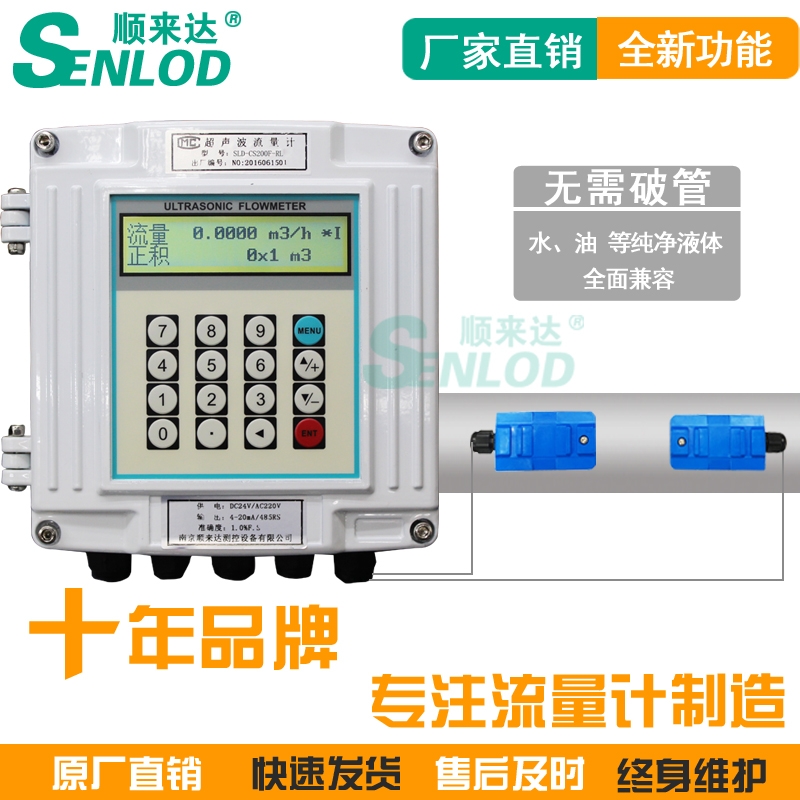

測量原理 超聲波時差式原理 測量范圍 0~±10m/s 精 度 流量：優于±1% 顯 示 2×10漢字背光型漢字或者2×20字符型液晶顯示器，支持中、英、意三種語言 流 向 正、反雙向計量，并計量正、負、凈累積流量/熱量 操 作 16輕觸鍵盤，操作簡捷方便 數據接口 RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議 數據記錄 自動記憶前512天/128個月，前10日正/負/凈累積量；自動記憶前30次上、斷電時間和流量并可以實現流量的自動或手動添加 信號輸出 1路4-20mA電流輸出 1路OCT脈沖輸出（脈沖寬度6~1000ms之間可編程，默認200ms） 1路繼電器輸出 信號輸入 3路4-20mA模擬輸入，精度0.1%可采集溫度、壓力、液位等信號 2路三線制PT100鉑電阻，實現熱量熱量 供電方式 AC85~264V或DC8~36V 測量介質 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體 介質濁度 ≤20000ppm且氣泡含量小 適用管材 碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里 直 管 段 傳感器裝點最好滿足：上游10D，下游5D，距泵出口30D（D為直徑） 傳 感 器 外夾式傳感器 無需斷管、無需停產、無需截管裝，具有裝快捷，維護與檢定簡便； 插入式傳感器 自帶的截止球閥的使用，使得無論裝、還是檢修、標定，均可在線進行，無需生產停車； 管段式傳感器 管段式傳感器是采用螺紋或者法蘭將管段傳感器與被測管路直接連接 的一種測量方式，具有測量高，穩定性好，免維護等特點。 壁掛式超聲波流量計固定分體式壁掛 超聲波流量計廣泛應用于工業現場中各種液體的在線計量。多用于掛墻裝，用4個膨脹螺栓定位緊固即可。詳細信息
