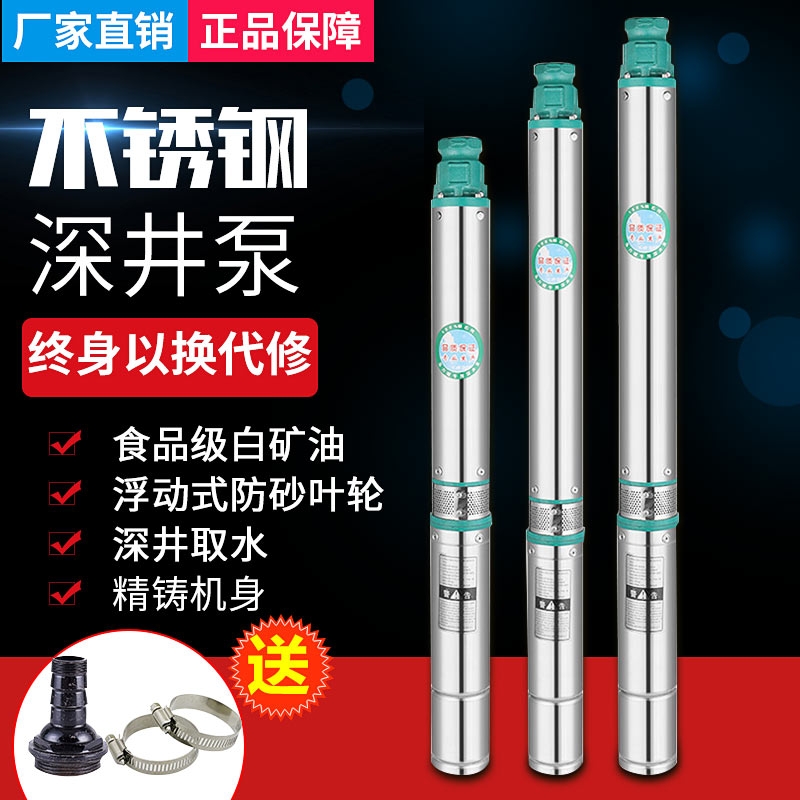

一、QY型充油式潛水電泵產品特點： QY型充油式潛水電泵(簡稱潛水泵)是水泵和三相異步電動機合成一體的電力排灌設備。不銹鋼潛水泵具有可靠的防水密封性能，體積小、重量輕、不需泵房，不需灌引水，使用維護和管理均為方便。二、QY型充油式潛水電泵工作條件： QY型充油式潛水電泵結構圖在下列使用條件下能連續正常工作: 1、工作介質為無腐蝕性的清水,介質中含砂量的體積比不超過0.10％,粒度不大于0.20mm。 2、介質溫度不超過40℃,介質的PH值在6.5-8.5之間。 3、潛水泵應在額定揚程附近的使用范圍內使用.并且完全浸入水中使用,潛水深度不宜超過3m,最深不超過5m。 4、潛水泵離水底0.5m以上,但不可陷入泥中.否則會引起爆炸。 5、電源頻率為三相50Hz,電壓為380V,電壓波動范圍為額定值的0.9-1.1倍。三、QY型充油式潛水電型號意義：1、農田園林的排灌、井灌、噴灌；2、井下提水，水塔送水；3、排澇防汛；4、船舶倉底排水；5、城建、工礦給排水
一、產品概述QY型充油式潛水電泵(簡稱潛水泵)是水泵和三相異步電動機合成一體的電力排灌設備。具有可靠的防水密封性能，體積小、重量輕、不需泵房，不需灌引水，使用維護和管理均為方便。 二、工作條件·潛水泵潛入水下深度不超過5m：·水溫不超過40℃：·水中含砂量或含不溶于水的固體顆粒的體積比不超過0.1％，粒度不大于0.2mm：·無腐蝕、水的PH值為6.5—8； 如一般常溫清水：井水、河水、湖水。 三、應用范圍1、農田園林的排灌、井灌、噴灌；2、井下提水，水塔送水；3、排澇防汛；4、船舶倉底排水；5、城建、工礦給排水。 四、型號意義 五、產品參數： 相關產品QY型充油式潛水電泵
產品型號額定流量額定揚程 額定功率額定電壓轉速頻率配置內徑QY15-26-2.215262.23802860502產品型號額定流量額定揚程 額定功率額定電壓轉速頻率配置內徑QY15-26-2.215262.23802860502QY25-17-2.225172.23802860502.5QY40-12-2.240122.23802860503QY65-7-2.26572.23802860504QY100-4.5-2.21004.52.23802860506QY15-36-3153633802860502QY12.5-40-312.54033802860502QY25-26-3252633802860502.5QY20－36/2-3203633802860502.5QY40-16-3401633802860503QY65-10-3651033802860504QY100-7-3100733802860506QY10-54/3-3105433802860502QY25-30-3.525303.53802860502.5QY10-60/2-4106043802860502QY12.5-50-412.55043802860502QY25-32-4253243802860502.5QY25-38/2-4253843802860502.5QY40-21-4402143802860503QY40-24-4402443802860503QY65-14-4651443802860504QY100-9-4100943802860506QY160-７-4160743802860506-8QY200-4.5-42004.543802860506-8QY10-70/4-4107043802860502QY65-21-5.565215.53802860504QY40-28-5.540285.53802860503QY100-12-5.5100125.53802860506QY160-8-5.516085.53802860506-8QY12.5-84/3-5.512.5845.53802860502QY10-110/4-7.5101107.53802860502QY25-60-7.525607.53802860502.5QY40-38-7.540387.53802860503QY200-9-7.520097.53802860506-8QY18-84/4-7.51897.53802860502QY10-165/6-1110165113802860502QY25-90-112590113802860502.5QY65-42/2-116542113802860504QY40-58-114058113802860503QY165-15-1116515113802860506QY18-126/6-1118126113802860502QY25-120/3-1525120153802860502.5QY40-84/3-154084153802860503QY65-60/3-156560153802860504QY100-36-1510036153802860504QY160-23-1516023153802860506
適用范圍 QY系列潛水泵廣泛用于農田排灌、噴灌井用提水，工業及民用建筑的供、排水系統，以及丘陵、山區的引水，低洼地區的排澇，城鄉工礦企業供水、排水等各種水利設施。 工作參數 流量范圍：5-1000m3/h 揚程范圍：5-1200m 口徑范圍：φ32~φ500mm 溫度范圍：-15~120℃ PH值（堿度）：6.5-8.5 水質含沙量：不大于0.01% 硫氫含量：不大于1.5mg/l 離子含量：不大于400mg/l 機組必須完全侵沒水中工作。立式使用，選擇型號時井徑與泵的型號要匹配，切忌大直徑的徑孔選用小直徑的泵，這樣不利于電機的散熱。 電機參數 潛水電機引纜長度：3m。如用戶需要引纜加長可以提前致電我們，潛水電機為清水潤滑，使用前必須給電機腔內注滿潔凈的清水，（注：一定要注滿否則將減少電機的使用壽命）如果忘記加水電機將迅速燒壞。 電機防護等級：IPX8 電源 380V，偏差不超過±5％，頻率50HZ，偏差不超過±1％， 如果客戶需要特殊電壓或特殊頻率時需要提前告知我們。 材料 葉輪：鑄鐵HT200 ,或錫青銅（各種牌號）如：ZCuSn3Zn8Pb6Ni1 泵殼：鑄鐵HT200 ,或 不銹鋼如：2Gr13 .304 泵軸：冷拉鋼鍍鉻 ，或 不銹鋼2Gr13（1050℃調質處理，加強扭矩） 電機密封：橡膠密封O形環；機器密封 電機膨脹調節囊橡膠材質。 設備優點 1>在工廠的精心組裝了現場迅速可靠的裝； 2>采用單級葉輪或多級葉輪串聯，噪音極小，耐溫性能好，壽命長； 3>機組可以完全侵沒水中工作，避免了真空泵容易進空氣不好用的弊端。 供貨范圍 QY型潛水泵機組（包括泵體與潛水電機兩部分組成），出水口配對法蘭一片，12×60螺栓6條。或配置相應的出水口（便于用戶插軟管裝）,使用維護說明書1份，合格證1份裝箱單1份，木箱外包裝。水泵的銘牌應用中文標明以下內容：額定流量（m3/h）、揚程、額定轉速等。 外觀顏色 普通常用顏色（客戶無要求時）：藍色（橡膠漆）適合在一般無腐蝕性的清水中工作的機組噴涂。 防腐涂層：如果使用在有腐蝕的高溫場合時：第一可以改變鑄件的材料如不銹鋼、錫青銅等，第二：如果腐蝕不是特別嚴重的可刷防腐涂層環氧面漆，刷防腐涂層后可增加機組的使用壽命。 產品優勢 QY系列潛水泵結構緊湊，電機、水泵一體，潛入水中運行，并設置了各種狀態顯示，保護裝置，使得泵運行全、可靠。1>獨特的電纜密封設計，排除了電纜漏水的隱患。2>定子采用F級絕緣，裝有熱保護元件。3>18.5KW以上泵采用外循環水自動冷卻，電泵在最低水位狀態下全運4>電機腔下底部裝有浮子開關，對電機側機械密封實施監護。5>在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報保護。6>波紋管式雙端面機械密封，密封材料為碳鎢、碳硅及硬質合金，防止水進入電機，電機全可靠運轉。7>副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。8>葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以最佳效率運行。9>對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用)。10>裝、使用、維護方便簡單，占地面積小、不需建造泵房。11>結構簡單、節省原材料。
