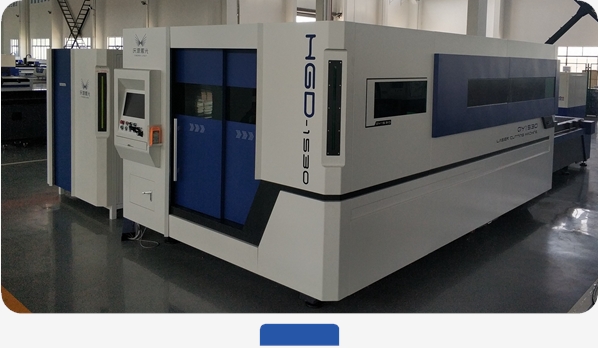

慶源激光 25120系列水平交換臺數控光纖激光切割機，采用龍門移動結構、雙邊齒輪齒條同步驅動，運動穩定可靠，是金屬激光切割的理想之選！
該產品床身采用整體焊接結構，龍門橫梁設計，有極高的形位公差精度；傳動方面：配備日本新寶精密減速機、德國ROR磨削齒輪齒條、臺灣銀泰高精度直線導軌等高效傳動機構，剛性好、精度高，保證了長期的高精度運行；控制系統使用國內領先的柏楚控制器，是將激光切割、精密機械、數控技術等技術有機的結合為一體。采用藍色和白色的主色調，突顯設備的科技感和先進感，整體美觀大方，操作人性化。
1.產品特點
◎卓越的光束質量：聚焦光斑更小，切割線條更精細，切口光滑，外觀美，無變形，工作效率更高，加工質量更好。
◎極高的穩定性：采用世界的進口光纖激光器，結構緊湊，體積小，采用固定光路，能量耗損小，切割質量穩定。
◎光路不受約束，光纖傳輸損耗小，可實現加工范圍化。
◎極低的維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本。
◎采用專業軟件可實現各種圖形和文字的及時加工，使用簡單、方便。
◎鏈條拖動前后雙交換臺，節省上下料時間。
◎高安全性全封閉罩殼結構。
◎節能環保，完善的除煙，除塵系統。
◎運行成本低，滿足24小時工業生產需要。
2.應用領域
可切割多種金屬板材、主要適用于不銹鋼、碳鋼、錳鋼、鍍鋅板、各種合金板、稀有金屬等材質的快速切割；
廣泛應用于：機械制造、電梯、鈑金、廚房設備、機箱機柜、機床設備、電氣設備、燈飾五金、廣告標牌、汽車配件、展示器材、各種金屬制品、鈑金切割加工等行業；
|
激光器及激光頭 |
|
|
激光器功率 |
6000W |
|
激光頭焦距 |
200mm |
|
加工幅面與工作范圍 |
|
|
加工幅面 |
2500mm*12000mm |
|
X軸行程 |
2520mm |
|
Y軸行程 |
12050mm |
|
Z軸行程 |
365 |
|
精度 |
|
|
X、Y軸定位精度 |
±0.08mm |
|
X、Y軸重復定位精度 |
±0.02mm |
|
速度 |
|
|
雙軸動定位速度 |
≤90m/min |
|
加速度 |
≤1.2G |
|
電源參數 |
|
|
相數 |
3 |
|
電源額定電壓 |
380V |
|
頻率 |
50Hz |
|
總電源防護等級 |
IP54 |
|
重量與尺寸 |
|
|
工作臺載重（均載） |
2.4t |
|
床身重量 |
11.5t |
|
外形尺寸（長寬高） |
28334mm*4090mm*2603mm |
