輸送機 熱料輸送連桿機 振動給料機工作視頻振動輸送機工作原理振動輸送機是利用激振器使料槽振動，從而使槽內物料沿一定方向滑行或拋移的連續輸送機械。一般用于水平輸送，生產率小于150t/ h，輸送距離小于80m，傾斜上運時，生產率隨傾角增 大而下降。除激振機構某些零部件外，相對轉動部件很少，結構簡單，可輸送各種粒度的物料，能對灼熱的、易燃易爆的、有毒的、多塵的物料實行封閉輸送，在運送過程中可同時完成篩分、脫水和冷卻等工藝操作。但不宜輸送粘性物料。常用于化工和建材工廠。

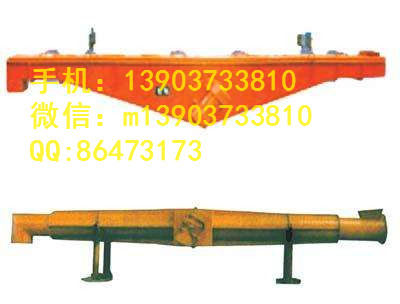

振動輸送機是把粉狀、顆粒狀、塊狀物料通過拋物運動，均勻連續或定量的輸送出去。廣泛地用于冶金、化工、建材、食品、環保等行業。
振動輸送機分為：GZG/GZGF慣性振動給料機和GZ電磁振動給料機。
GZG慣性振動輸送機系列為普通槽形，輸送無特殊要求的物料。GZGF慣性振動輸送機系列為封閉槽形，輸送粉塵較大和揮發性物料。
慣性振動輸送機可配套制動控制箱，使給料機快速通過共振區迅速停機，還有過流、過壓斷相保護作用。還可應用戶要求增加遠程控制和無級調速功能。
GZ電磁振動輸送機可用于自動的生產流程中，可無級調節輸送量。
振動輸送機和其他輸送設備相比有以下優點：
1.可無級調節輸送量，慣性振動給料機加配電機調速器后不需調整偏心塊就可無級調節輸送量
2. 由于拋物運動，使料槽磨損小，耐用，并能輸送易碎物品
3.無傳動部件，不須潤滑，安裝維修方便，運行成本低
4.結構緊湊、重量輕、能耗低.
結構
1、輸送槽和平衡底架
輸送槽(承載體、槽體)和平衡底架(底架)是振動輸送機系統中的兩個主要部件。槽體輸送物料，底架主要平衡槽體的慣性力，并減小傳給基礎的動載荷。
2、激振器
激振器是振動輸送機的動力來源及產生周期性變化的激振力，使輸送槽與平衡底架產生持續振動的部件，可分為機械式、電磁式、液壓式及氣動式等類型。其激振力的大小，直接影響著輸送槽的振幅。
3、主振彈簧和隔振彈簧
主振彈簧和隔振彈簧是振動輸送機系統中的彈性元件。主振彈簧的作用：主振彈簧支撐輸送槽，通常傾斜安裝，斜置傾角為?（振動角），其作用是使振動輸送機有適宜的近共振工作點，便于系統的動能和勢能相互轉化，有效地利用振動能量。隔振彈簧的作用：支承，并能減小傳給基礎或結構架的動載荷。
4、導向桿
導向桿的作用是使槽體與底架沿垂直于導向桿中心線作相對振動，它通過橡膠鉸鏈與槽體和底架連接。
5、進料裝置與卸料裝置
進料裝置與卸料裝置用來控制物料流量，通常與槽體軟連接。
振動輸送機主要技術參數
|
型號 |
料槽尺寸 |
電機功率（KW） |
振幅 |
最大輸送量（m3/h） |
||
|
長 |
寬 |
高 |
||||
|
GZG-250 |
4000 -5000 |
250 |
140 |
2×0.75 |
3 -5 |
6 |
|
GZG -300 |
5000 -6000 |
300 |
160 |
2×1.1 |
5 -7 |
7.5 |
|
GZG -400 |
6000 -7000 |
400 |
180 |
2×2.2 |
8 -11 |
13 |
|
GZG -500 |
7000 -8000 |
500 |
200 |
2×3.0 |
11 -15 |
20 |
