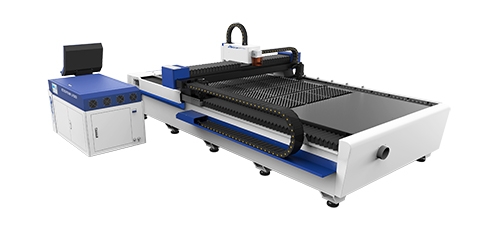

QY2060一體式管板光纖激光切割機基本介紹
一體式管板光纖激光切割機，采用龍門移動結構、雙邊齒輪齒條同步驅動，運動穩定可靠，是金屬板材管材激光切割的理想之選！
該產品床身采用整體焊接結構，龍門橫梁設計。傳動方面：配備日本新寶高剛性精密減速機、德國ROR磨削齒輪齒條、臺灣銀泰高精度直線導軌等高效傳動機構，剛性好、精度高，保證了長期的高精度運行；控制系統使用國內領先的柏楚總線控制器，是將激光切割、精密機械、數控技術等技術有機的結合為一體。采用藍色和白色的主色調，突顯設備的科技感和先進感，整體美觀大方，操作人性化。
◎卓越的光束質量：聚焦光斑更小，切割線條更精細，切口光滑，外觀美，無變形，工作效率更高，加工質量更好。
◎極高的穩定性：采用頂級的光纖激光器，結構緊湊，體積小，采用固定光路，能量耗損小，切割質量穩定。
◎一機多用，既能滿足客戶對平板的切割要求，也能滿足圓管及異型管（方鋼、扁鐵、槽鋼、方管）的切割，性價比極高。
◎先進的卡盤裝夾系統，卡盤自我調整中心，根據型材規格自動調整夾緊力大小，保證薄管裝夾無損。
◎相對于傳統管材切割，本機型切割速度快、精度高，且管材激光切割機可實現開孔、斷切、相貫線及常規方式難以實現的各種異形復雜圖形的精密切割。
|
激光器及激光頭 |
|
|
激光器功率 |
1500W |
|
激光頭焦距 |
125mm |
|
加工幅面與工作范圍 |
|
|
加工幅面 |
2000mm*6000mm |
|
X軸行程 |
2920mm |
|
Y軸行程 |
6050mm |
|
Z軸行程 |
350mm |
|
W軸行程 |
6050mm |
|
精度 |
|
|
X、Y軸定位精度 |
±0.08mm |
|
X、Y軸重復定位精度 |
±0.02mm |
|
速度 |
|
|
雙軸動定位速度 |
≤60m/min |
|
最大加速度 |
≤0.8G |
|
電源參數 |
|
|
相數 |
3 |
|
電源額定電壓 |
380V |
|
頻率 |
50Hz |
|
總電源防護等級 |
IP54 |
|
重量與尺寸 |
|
|
工作臺最大載重（均載） |
3.6t |
|
床身重量（含分體部分） |
9.8t |
|
外形尺寸（含分體部分） |
8400mm*4160mm*2000mm |
可切割多種金屬板材管材，主要適用于不銹鋼、碳鋼、錳鋼、鍍鋅板、各種合金板、稀有金屬等材質的快速切割；
廣泛應用于：機械制造、電梯、鈑金、廚房設備、機箱機柜、機床設備、電氣設備、燈飾五金、廣告標牌、汽車配件、展示器材、各種金屬制品、鈑金切割加工等行業；
