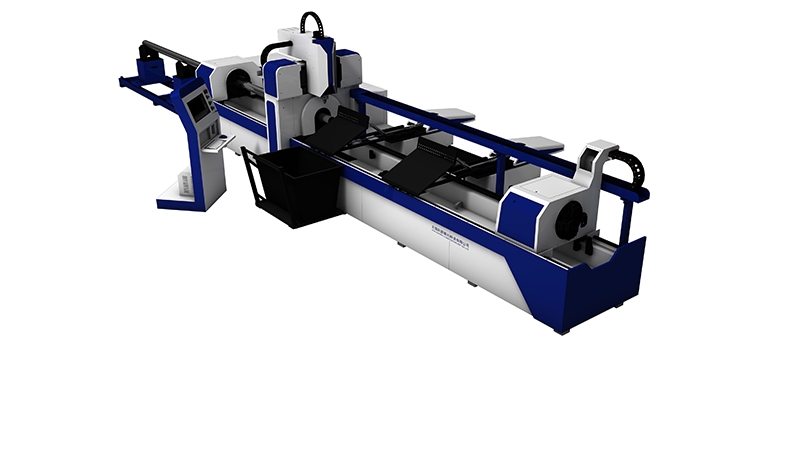

零尾料七軸拉料三卡盤切管機技術參數
1、運行速度
2、激光工作介質：ND:YVO4，激光波長：1070 nm - 1080 nm，額定輸出功率：1000 W
3、工作臺軸向定位精度：≤±0.03㎜/m；工作臺重復定位精度：≤±0.02㎜
4、切割精度：≤0.3㎜
5、電力需求：AC380V/50Hz
6、設備總重：約7500kg
7、外觀尺寸：10520x3080x2210
最大運行速度：90m/min
最大角加速度：100rad/s?
最大加速度：1.0G
x/y定位精度：0.05mm/m
X/Y重復定位精度：±0.02mm
管材切割精度：±0.15mm
工作電壓：380v/50hz
激光器功率：750w-4000w
|
|
X軸 |
Y軸 |
B軸 |
Z軸 |
|
最大空移速度 |
800 mm/s |
500 mm/s |
100 RPM |
|
|
最大空移加速度 |
4000 mm/s2 |
8000 mm/s2 |
100 rad/s2 |
|
|
最大加工速度 |
400 mm/s |
400 mm/s |
80 RPM |
400 mm/s |
|
最大加工加速度 |
4000 mm/s2 |
8000 mm/s2 |
80 rad/s2 |
8000 mm/s2 |
◎卓越的光束質量：聚焦光斑更小，切割線條更精細，切口光滑，外觀美，無變形，工作效率更高，加工質量更好；
◎光纖激光器，導光系統由光纖組成，激光發生器中沒有一片鏡片，使用過程中不需要維護，體積小巧便于集成，不需要啟動時間，功率密度高，卓越的光學模式，進口激光器中核心技術最尖端的制造廠家；
◎極低的維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本；
◎采用專業軟件可實現各種圖形和文字的及時加工，使用簡單、方便；
◎蛙跳運動提高切割效率，切割回退功能，允許操作員在發現漏切時即時返回，直線/圓弧插補和割縫補償功能，軟件具有人工或自動排料套裁功能；
◎切割精度高，且尺寸精度高切口平整干凈，無毛刺，材料損耗極少；
◎本設備帶有前后兩個氣動卡盤，中間電動卡盤，三卡盤可同時夾緊并進行切割，切割精度高；
◎可實現無尾料切割，節約生產成本，提高生產效益；
◎現場總線系統結構的簡化，使控制系統從設計、安裝、投運到正常生產運行及檢修維護，都體現出優越性。
零尾料七軸拉料三卡盤切管機適用于不銹鋼、碳鋼、合金鋼、硅鋼、彈簧鋼、等金屬管材切割。廣泛應用于紡織機械、糧食機械化、廚具灶具、燈具、汽車、金屬工藝品、電器零件、醫療器械、航空航天等行業。
應用材料
專業用于切割厚度0.5~6mm的圓管、方管、矩形管等異型金屬管材，可適用于圓管直徑φ10mm~115mm，方管邊長10mm~80mm ，管材長度6000mm
