性能特點：

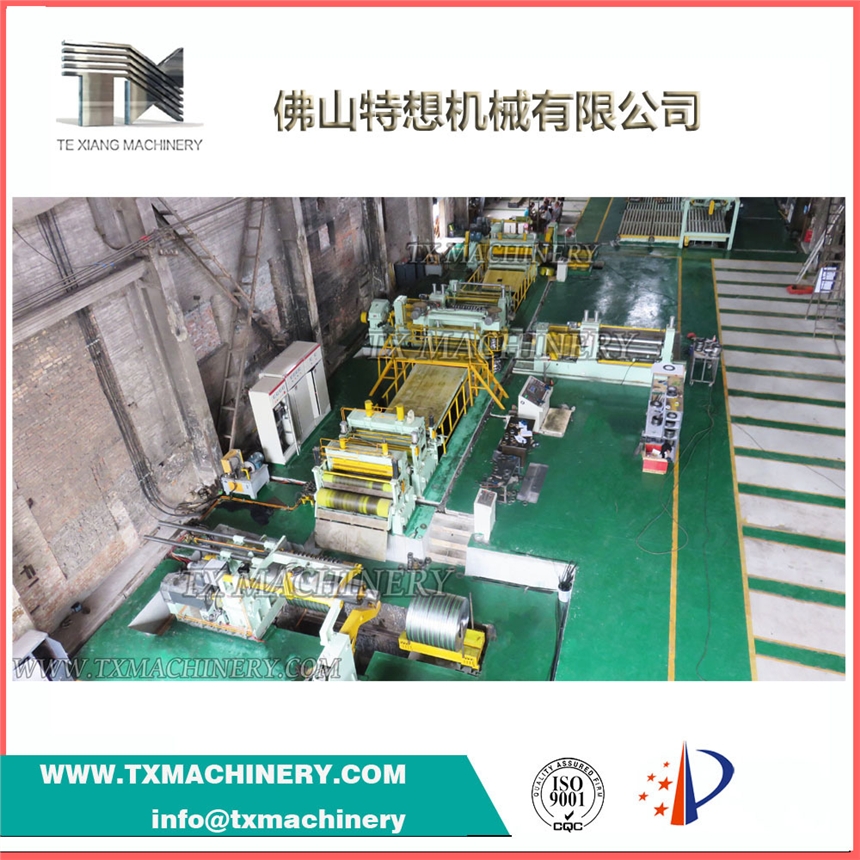

?該設備是由上料小車、開卷、送料、圓盤刀片縱剪機、阻尼預分料、收卷機組、卸料小車、控制系統等。
?主要功能是將較寬的金屬卷沿長度方向剪切成多條所需寬度的帶材。
?為軋制、沖裁、冷彎成型、沖壓等工序制備坯料。
?通過調整上、下刀軸的距離，以適應不同厚度的板材。
?更換不同規格的刀片隔圈、隔套，可分剪成不同寬度帶材。
1、原材料參數：
|
序號 |
名 稱 |
技術參數 |
|
1 |
原材料 |
鍍鋅板 |
|
2 |
板料厚度 |
0.3～3.0㎜ |
|
3 |
板料寬度 |
400～1600㎜ |
|
4 |
卷料外徑 |
≤Φ1900㎜ |
|
5 |
卷料內徑 |
Φ480㎜～Φ520㎜ |
|
6 |
卷料最大重量 |
20T |
2、成品參數：
|
序號 |
名 稱 |
技術參數 |
|
1 |
帶材內徑 |
Φ508㎜ |
|
2 |
帶材外徑 |
≤1900㎜ |
|
3 |
成品卷重量 |
Max:20T |
|
4 |
縱剪分條數 |
板厚：3.0㎜≤10條； |
|
5 |
成品寬度精度 |
±0.05㎜ |
|
6 |
成品毛刺 |
≤0.05㎜ |
|
7 |
最小分條寬度 |
25㎜ |
|
8 |
廢邊寬度范圍 |
2～5㎜ |
主要技術參數
|
型號 |
TX 0.14-1.5 |
TX 0.3-2.5 |
TX 0.3-3.0 |
TX 0.5-4.0 |
TX 1.0-6.0 |
|
可加工板厚mm |
0.14-1.5 |
0.3-2.5 |
0.3-3.0 |
0.5-4.0 |
1.0-6.0 |
|
可加工板寬mm |
500-1850 |
500-1850 |
500-1850 |
500-2000 |
500-2000 |
|
生產線速度m/min |
250 |
230 |
200 |
180 |
150 |
|
可開卷重量t |
10、15、20 |
10、15、20 |
10、15、20 |
20、35 |
20、35 |
|
可分條數量 |
35 |
30 |
20 |
15 |
10 |
|
縱切精度mm/m |
＜±0.10 |
＜±0.10 |
＜±0.10 |
＜±0.2 |
＜±0.2 |
|
剪切毛刺 |
＜5% |
＜5% |
＜5% |
＜5% |
＜5% |
|
卷曲錯層mm |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
卷曲塔形mm |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
