¡ 電源支持交、直流供電,供電范圍寬（AC/DC 80V~270V）
¡ 產品體積小、結構緊湊，可在1/4模數抽屜柜中使用
¡ 濕節點輸入, 輸入功能可選
¡ 測量參數齊全。內部集成了DSP,可以按照標準計算出眾多的電量參數,支持多種常見的接線方式；電壓測量（線電壓和相電壓）、頻率測量、電流測量（三相和中相）、有功功率測量（發電/受電）、無功功率測量（容性/感性）、視在功率測量、功率因數測量、有功電能統計（正向/負向）、無功電能統計（正向向/負向）、諧波含量、各分相的電參數
¡ 測控儀表內部集成有非易失性存儲器，設置的參數及電能數據具有掉電記憶功能
¡ 儀表主體支持Modbus-RTU、Profibus-DP、DeviceNet等多種總線，信號通過總線方式傳輸，可以與各種系統組網管理
¡ 保護功能的投、退、保護參數等可由專業人員根據現場的的實際運行情況進行整定，掉電不丟失
¡ 故障、報警，顯示模塊彈出界面提示；帶有時鐘功能；測控儀表主體可以存儲故障記錄、報警記錄、合閘記錄、分閘記錄,便于用戶管理和查閱

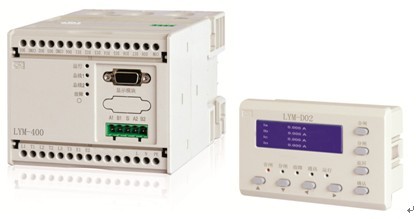

¡ 測量主體與操作顯示模塊分開，可以滿足不同場合的安裝需求，適應工程測控采集所需的多種組合方案
技術指標
信號輸入 |
|
額定電壓 |
AC100V/400V |
額定電流 |
AC |
額定頻率 |
50Hz |
額定絕緣電壓 |
690V |
保護功能 |
|
欠壓保護 |
5%Ue～95%Ue |
過流I段保護 |
110%Ie～200%Ie |
過流II段保護 |
110%Ie～200%Ie |
漏電保護 |
1%I△e～120%I△e |
輔助電源 |
|
寬壓型 |
AC/DC 80～270V |
功耗 |
＜8W/8VA |
功能模塊 |
|
通訊接口 |
可選Modbus-RTU、Profibus-DP、DeviceNet、雙Modbus-RTU或雙Profibus-DP 波特率：2400～115200bps，默認9600bps |
開關量輸入 |
8路有源 ，AC220V，DC220V，DC110V |
控制繼電器輸出 |
2路，最大斷開電壓AC400V |
報警繼電器輸出 |
2路，最大斷開電壓AC300V |
模擬量輸出 |
可選2路，4～20mA |
安全 |
|
絕緣強度 |
2kV |
絕緣電阻 |
≥ |
介質強度試驗 |
2kV（r.m.s），50Hz，1min |
平均無故障時間(MTBF) |
≥50000h |
環境 |
|
工作溫度 |
|
存儲溫度 |
|
相對濕度 |
5％～95%，無凝露 |
安裝類別 |
III |
電磁兼容 |
|
電快速瞬變脈沖群 |
4級 |
靜電放電 |
4級 |
浪涌（沖擊） |
4級 |
規格選型
功能 型號 |
LYM-400 |
|
保護 功能 |
欠壓保護 |
√ |
過流I段保護 |
√ |
|
過流II段保護 |
√ |
|
合閘斷線檢測 |
√ |
|
分閘斷線檢測 |
√ |
|
PT斷線報警 |
√ |
|
漏電保護 |
√* |
|
控制 方式 |
無控制方式 |
√*(任選其一) |
塑殼控制方式 |
||
框架控制方式 |
||
通用控制方式 |
||
測量 功能 |
三相電流 |
√ |
三相電壓 |
||
有功功率 |
||
無功功率 |
||
視在功率 |
||
功率因數 |
||
頻率 |
||
雙向有功電能 |
||
雙向無功電能 |
||
諧波測量 |
√* |
|
漏電流 |
√* |
|
實時時鐘 |
年、月、日、時、分、秒 |
√ |
通訊功能 |
Modbus-RTU |
1*(任選其一) |
Profibus-DP |
||
DeviceNet |
||
雙Modbus-RTU |
||
雙Profibus -DP |
||
模擬量輸出 |
4～20mA |
2* |
開關量輸入 |
濕節點輸入(AC220V) |
8(任選其一) |
濕節點輸入(DC220V/110V) |
||
開關量輸出 |
控制繼電器輸出 |
2 |
報警繼電器輸出 |
2 |
|
LED指示燈 |
通信指示/運行指示/故障指示 |
√ |
信息查詢 |
故障記錄 |
√ |
報警記錄 |
||
合閘記錄 |
||
分閘記錄 |
||
顯示方式 |
LCD |
|
注：“*”表示此項功能為可選。
訂貨示例
例1．
型號：LYM-403-M/
電壓等級：400V
說明：控制器產品使用MODUBUS-RTU通信協議，DI輸入工作電源為AC220V，控制DO回路使用的電源為AC220V/380V，控制方式為通用方式，增選了諧波測量功能、變送輸出、漏電保護功能，配MD02顯示模塊，串口線長度為
