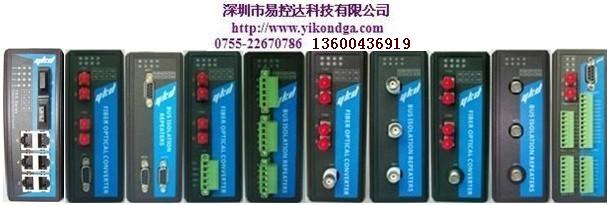

完全取代西門子OLM鏈路模塊系列，具體取代型號參照下表
PROFIBUS DP/FMS OLM光纖鏈路模塊系列產品與YFM/YFS產品型號對照表
Repeater(6ES7972-0AA01-0xA0) 兩端口總線隔離中繼器 YHP3 三端口總線隔離中繼器
OBT(6GK1500-3AAxx) 二對單模光纖接口 YFP2-S-ST
OLM V31系列產品對照
OLM P11(6GK1502-2CAxx) 一對塑料纖維光口 可用YFP1代替,需換成玻璃光纖
OLM P12(6GK1502-3CAxx) 二對塑料纖維光口 可用YFP2代替,需換成玻璃光纖
OLM G11(6GK1502-2CBxx) 一對多模光纖接口 YFP1-M-ST
OLM G12(6GK1502-3CBxx) 二對多模光纖接口 YFP2-M-ST
OLM G12-EEC(6GK1503-2CDxx) 二對多模光纖接口 YFP2-M-ST
OLM G11-1300(6GK1502-2CCxx) 一對單模光纖接口 YFP1-S-ST
OLM G12-1300(6GK1502-3CCxx) 二對單模光纖接口 YFP2-S-ST
OLM V40系列產品對照
OLM P11(6GK1503-2CAxx) 一對塑料纖維光口 可用YFP1代替,需換成玻璃光纖
OLM P12(6GK1503-3CAxx) 二對塑料纖維光口 可用YFP2代替,需換成玻璃光纖
OLM G11(6GK1503-2CBxx) 一對多模光纖接口 YFP1-M-ST
OLM G12(6GK1503-3CBxx) 二對多模光纖接口 YFP2-M-ST
OLM G12-EEC(6GK1503-2CDxx) 二對多模光纖接口 YFP2-M-ST
OLM G11-1300(6GK1503-2CCxx) 一對單模光纖接口 YFP1-S-ST
OLM G12-1300(6GK1503-3CCxx) 二對單模光纖接口 YFP2-S-ST
PROFIBUS DP/FMS光纖中繼器
用戶手冊
概述：
YFP1/YFP2系列產品是易控達科技專門為PROFIBUS DP/FMS現場總線遠距離數據通訊而設計的工業級光纖通訊中繼產品。具有總線段光電隔離，信號再生，延長傳輸距離，增加節點數等功能。
該系列產品采用易控達獨創的專有技術，數據全透明傳輸，自動切換數據方向，無須任何設置。YFP1系列支持一路電纜數據接口，一路光纖數據接口，適用于點對點通訊結構；YFP2系列支持一路電纜數據接口，兩路光纖數據接口，適用于鏈型（可級聯傳輸更遠距離）、星型拓撲結構。YFP1和YFP2可混合組網為更復雜的網絡拓撲結構。本系列產品解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了電纜傳輸距離受限的問題。
特點：
Ø 速率自適應，無須撥碼開關設置速率，透明傳輸，極低的納秒級信號延時
Ø 獨創的總線端口狀態適時監測、光纖鏈路狀態適時監測、繼電器自動報警功能
Ø 支持點對對點、鏈型、星型等拓撲結構
Ø 8個LED狀態指示燈，全方位顯示總線和光纖運行狀態
Ø 獨立雙電源冗余，DC12-30V寬電源供電，DC1500V電源隔離,反接保護
Ø 電接口4000V的防雷隔離保護,1.5A過流,600W浪涌保護
Ø 超強防磁場、防輻射及抗干擾功能
Ø 鋁制加強機殼,IP30防護等級, 35mm工業卡軌安裝方式
技術參數
電接口
Ø 接口類型：9針的Sub_D插孔連接器，管腳定義符合EN 50170 PART1協議規范
Ø 通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s 、12MBit/s，速率自適應
Ø 信號延時（電口）：100ns
Ø 具備1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能
Ø 終端電阻：本機不帶終端電阻，請按需要外接
光纖接口：
Ø 光口類型：多模、單?？蛇x（1個、2個光纖口可選）
Ø 光口連接器：ST、SC、FC可選，標配ST
Ø 光纖波長：多模1310 nm，單模1310 nm
Ø 傳輸光纖：多模50/125 um、62.5/125 um、100/140um，單模8.3/125 um、9/125um、10/125um
Ø 傳輸距離：多模0—2Km，單模0—20Km，更遠距離可選
Ø 光線路誤碼率：<10-9
電源及保護：
Ø 工作電壓：雙電源冗余輸入，DC10V-36V值，典型值DC24V
Ø 工作電流：典型值100mA@24V
Ø 電壓保護：提供L1+/M/L2+ 反接保護
Ø 電流保護：1 A (信號短接保護)
Ø 繼電器告警輸出：電口故障和光纖鏈路故障故障告警輸出，觸點容量：DC30V/1A、AC120V@1A
工作環境：
Ø 操作溫度：
標準類型：0 ~ 70 °C (32 ~ 158 °F)
寬溫類型：-40 ~ 85 °C (-40 ~ 185 °F)
Ø 操作濕度：5 ~ 95% RH
Ø 存放溫度： -40 ~ 85 °C (-40 ~ 185 °F)
機械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外殼：IP30防護等級,鋁制加強機殼
Ø 安裝方式： 35mmDIN導軌安裝
Ø 凈重：800g
規格型號
產品編號
|
描述
|
YFP1
|
工業級PROFIBUS DP/FMS總線光纖中繼器，（支持點對點結構），一路電接口，一路光接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口
|
YFP2
|
工業級PROFIBUS DP/FMS總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口
|
