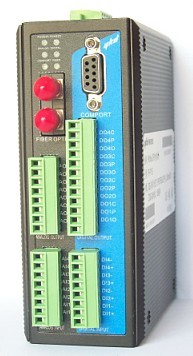

多通道電流量信號光纖中繼器

YOA系列

概述：

YOA系列產品是易控達科技專門為電流量信號抗干擾和遠距離傳輸而設計的工業級光纖通訊中繼產品。

該系列產品采用易控達獨創技術，可支持1~4通道電流量信號光纖中繼。該設備采用雙電源供電，高性能ARM芯片處理器，10位AD轉換芯片，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了電纜傳輸距離受限的問題。

特點：

Ø     該設備配對使用， 本端信號輸入，對端信號輸出

Ø     支持0~20mA，1~4通道電流量

Ø     具有信號故障保護功能；6個LED狀態指示燈，全方位顯示電接口和光纖運行狀態獨立

Ø     雙電源冗余，DC24V電源供電，DC1500V電源隔離,具有反接保護功能

Ø     電接口提供每線1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能

Ø     超強防磁場、防輻射及抗干擾功能

Ø     鋁制加強機殼,IP30防護等級, 35mm工業卡軌安裝方式

典型應用：

本設備配對使用，可以單向（單纖）傳輸，此時設備分為信號發送端和信號接收端；也可以雙向（雙纖）傳輸，此時設備可以任意使用，設備不用區分發送端和接收端。

光纖連接方法：

1）該設備配對使用，光纖須交叉連接，即一端TX接對端RX，RX接對端TX

2）當區分信號發送設備和信號接收設備時，信號單向（單纖）傳輸

3）當不區分信號發送和接收設備時，信號雙向（雙纖）傳輸）；

注意：我們的設備為可遠距離高精度傳輸?shù)乃木€制設備，為獨立電源供電。所以應將與我們?cè)O(shè)備電流量信號輸出通道相連的PLC和DCS設置為四線制模式。我們的設備電流量輸入通道與四線制、三線制、二線制傳感器或變送器相連時，應參照說明書接線方式
技術參數

電流量接口：

Ø         支持1~4路電流量

Ø         輸入輸出范圍    0~20mA

Ø         分辨率          10位

Ø         采樣速率        400次/秒

Ø         時間延遲        <10ms

Ø         最大負載能力    600Ω

Ø         輸入電阻        125Ω

Ø         精度            0.4%（常溫）

光纖接口：

Ø         光纖數量：      單光纖（單向）、雙光纖（雙向）可選

Ø         光口類型：      多模、單?？蛇x

Ø         光口連接器：    ST、SC、FC可選，標配ST

Ø         光纖波長：      多模1310 nm，單模1310 nm

Ø         傳輸光纖：   多模50/125 um、62.5/125 um、100/140um，單模8.3/125 um、9/125um、10/125um

Ø         傳輸距離：     多模0—2Km、單模0—20Km、更遠距離可選

Ø         光線路誤碼率：  <10^-9

電源及保護：

Ø         工作電壓：雙電源冗余輸入，工業標準24V（+/-5%）電源供電

Ø         工作電流：典型值150mA@24V

Ø         電壓保護：提供L1+/M/L2+ 反接保護

Ø         電流保護：1 A (信號短接保護)

Ø         繼電器告警輸出：電口故障和光纖鏈路故障故障告警輸出，觸點容量：DC30V/1A、AC120V@1

機械特性：

Ø         外形尺寸：    146mm×136mm×52mm

Ø         外殼:         IP30防護等級,波浪紋鋁制加強機殼

Ø         安裝方式:     35mmDIN導軌安裝

Ø         凈重:         850g

工作環境：

Ø         工作溫度：     -10~75℃（-40~+85℃寬溫可選）

Ø         操作濕度：     5  ~ 95% RH

Ø         存放溫度：     -40 ~ 85 °C (-40 ~ 185 °F)
