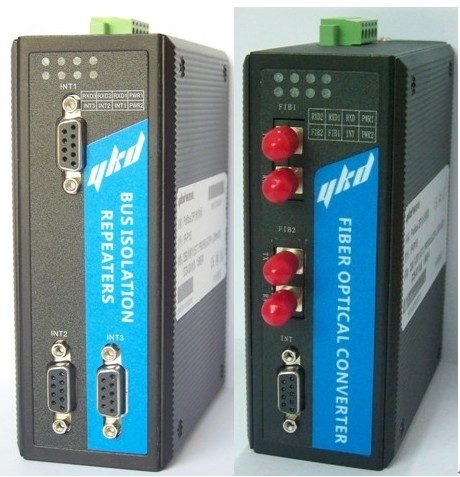

PROFIBUS DP/FMS總線光纖中繼器

YFP1/YFP2系列

概述：

YFP系列產品是易控達科技專門為PROFIBUS DP/FMS現場總線信號隔離和遠距離數據通訊而設計的工業級光纖通訊中繼產品。具有總線段光電隔離，信號再生，延長傳輸距離，增加節點數等功能。

該系列產品采用易控達獨創的專有技術，數據全透明傳輸，自動切換數據方向，無須任何設置。YFP1系列支持一路電纜數據接口，一路光纖數據接口，適用于點對點通訊結構；YFP2系列支持一路電纜數據接口，兩路光纖數據接口，適用于鏈型（可級聯傳輸更遠距離）、星型拓撲結構。YFP1和YFP2可混合組網為更復雜的網絡拓撲結構。本系列產品解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了電纜傳輸距離受限的問題。

特點：

Ø         采用先進的通信編碼及時鐘恢復實現，確保信號完整性

Ø         支持速率0~12M，符合EN50170標準定義，具有自動偵測速率功能

Ø         數據透明傳輸，極低的納秒級信號延時

Ø         獨創的總線端口狀態適時監測、光纖鏈路狀態適時監測、繼電器自動報警功能

Ø         支持點對對點、鏈型、星型等拓撲結構

Ø         8個LED狀態指示燈，全方位顯示總線和光纖運行狀態

Ø         獨立雙電源冗余，DC10-36V寬電源供電，DC1500V電源隔離,具有1A反接保護功能

Ø         電接口提供每線1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能

Ø         超強防磁場、防輻射及抗干擾功能

Ø         鋁制加強機殼,IP30防護等級, 35mm工業卡軌安裝方式

典型應用：

該設備為光纖中繼器，光纖連接方式為交叉連接，即A設備的光口TX端連接到B設備的RX端，A設備的RX端連接到B設備的TX端。連接方式有點對點型、鏈型和星型三種基本型，并可在基本型的基礎上組合為更復雜的網絡拓撲結構。技術參數

電接口

Ø   接口類型：9針的Sub_D插孔連接器，管腳定義符合EN 50170 PART1協議規范

Ø   通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s 、12MBit/s，速率自適應

Ø   信號延時（電口）：100ns

Ø   具備1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能

Ø   終端電阻：本機不帶終端電阻，請按需要外接

光纖接口：

Ø   光口類型：多模、單?？蛇x（1個、2個光纖口可選）

Ø   光口連接器：ST、SC、FC可選，標配ST

Ø   光纖波長：多模1310 nm，單模1310 nm

Ø   傳輸光纖：多模50/125 um、62.5/125 um、100/140um，單模8.3/125 um、9/125um、10/125um

Ø   傳輸距離：多模0—2Km，單模0—20Km，更遠距離可選

Ø   光線路誤碼率：<10^-9

電源及保護：

Ø   工作電壓：雙電源冗余輸入，DC10V-36V值，典型值DC24V

Ø   工作電流：典型值100mA@24V

Ø   電壓保護：提供L1+/M/L2+ 反接保護

Ø   電流保護：1 A (信號短接保護)

Ø   繼電器告警輸出：電口故障和光纖鏈路故障故障告警輸出，觸點容量：DC30V/1A、AC120V@1A

工作環境：

Ø   操作溫度：

標準類型：0 ~ 70 °C (32 ~ 158 °F)

寬溫類型：-40 ~ 85 °C (-40 ~ 185 °F)

Ø   操作濕度：5  ~ 95% RH

Ø   存放溫度： -40 ~ 85 °C (-40 ~ 185 °F)

機械特性：

Ø   外形尺寸：132mm×105mm×52mm

Ø   外殼：IP30防護等級,鋁制加強機殼

Ø   安裝方式： 35mmDIN導軌安裝

Ø   凈重：800g

規格型號
