一、 概述

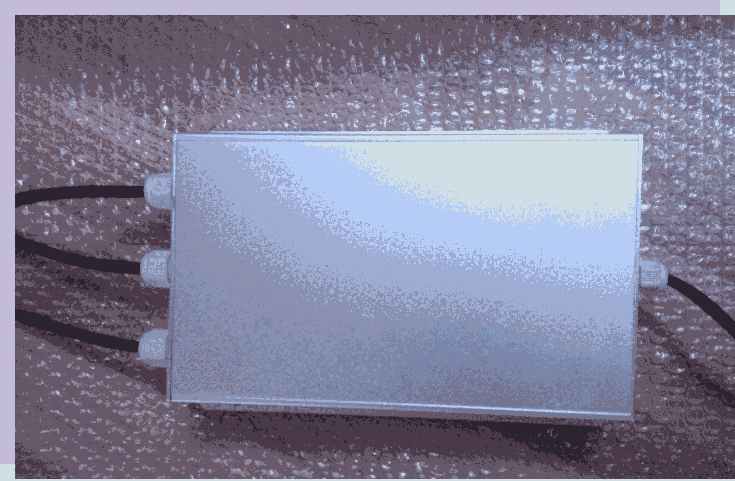

高壓感應取電裝置是一種利用高壓輸電線路周圍感應的電磁能量獲取電能的新型感應取電裝置。本裝置將輸電導線周圍的電磁能量轉化為電能，為安裝在附近的電氣設備提供穩定的電源。能保證負載設備的長期穩定供電，適合作為高壓輸電導線上在線檢測、監控、巡檢、防盜等電氣設備的電源供給裝置。
二、 技術指標
|
輸入特性 |
|
|
輸電線路電壓 |
≤500kV |
|
輸電線路電流 |
≤3000A |
|
額定頻率 |
工頻50Hz |
|
額定短時熱電流 |
31.5kA，2s |
|
空載啟動電流 |
40A(200W) |
|
滿載工作電流 |
116A(200W) ?和CT大小、變比有關 |
|
輸出特性 |
|
|
輸出電壓精度 |
≤1%額定輸出電壓 |
|
紋波峰峰值 |
≤0.8%額定輸出電壓 |
|
過流保護 |
不低于120%額定輸出電流自動恢復 |
|
開關頻率 |
500kHz |
|
環境特性 |
|
|
環境溫度 |
-40℃~+55℃ |
|
存儲溫度 |
-55℃~+120℃ |
|
相對濕度 |
≤95% |
|
大氣條件 |
大氣中無嚴重污穢 |
|
海拔高度 |
≤3000m |
|
溫度系數 |
≤±0.02%/℃ |
|
溫升 |
≤30℃ |
|
一般特性 |
|
|
絕緣電阻 |
≥200MΩ |
|
工頻耐壓 |
3kV，1min |
|
平均無故障時間 |
100000h |
|
冷卻方式 |
自然冷卻 |
互感器內徑50/70/100mm
輸出路數：S單路; D雙路
額定輸出電壓/功率 24V ?5W
產品系列編號：QN高壓取能
產品系列：TLTP設備
