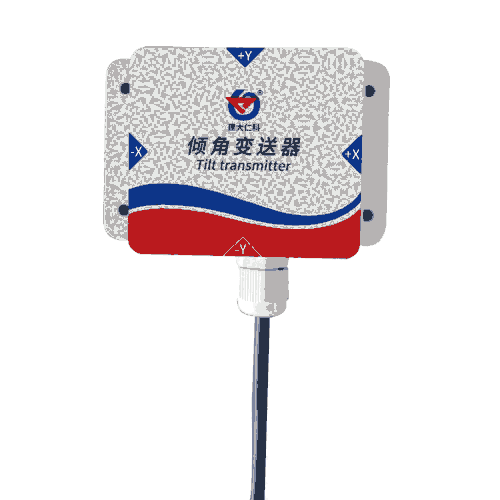

傾角變送器是一款標準工業雙軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。廣泛應用于工業傾角測量及危房監測、古建筑保護監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償、鉆井傾斜控制等行業，安全可靠，外觀美觀，安裝方便。
n 采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。
n 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
n 采用專用的485電路，標準ModBus-RTU 通信協議，通信地址及波特率可設置。
n 5~30V 直流寬電壓范圍供電。
n 具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
|
直流供電（默認） |
DC 5-30V |
|
功耗 |
≤0.15W |
|
工作溫度 |
-40℃—60℃ |
|
量程 |
X軸-180°~180° Y軸-90°~90° |
|
分辨率 |
0.01° |
|
精度 |
靜態精度0.05°，動態精度0.1° |
|
響應時間 |
＜1S |
|
防護等級 |
IP65 |
|
默認線纜長度 |
60cm，線纜長度可按要求定制 |
|
外形尺寸 |
90*58*36mm |
|
輸出信號 |
RS485(Modbus協議) |
|
RS- |
|
公司代號 |
||
|
|
DIP- |
|
傾角變送器 |
|
|
|
N01- |
|
RS485（Modbus-RTU協議） |
|
|
|
-1 |
殼體 |
||
2.2安裝方法
模塊默認安裝方向為水平安裝，當模塊需要垂直放置時，可以用垂直安裝設置。
垂直安裝方法：垂直安裝時，把模塊繞 X 軸旋轉 90°垂直放置，在上位機配置欄里面“安裝方向”選項中選擇“垂直”。設置完成后要進行校準才能使用。
垂直安裝時，X軸為水平向左，Y軸為垂直于墻面向里。
