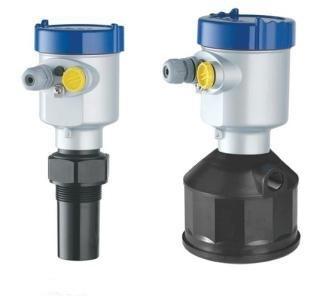

超声波物位计简介
超声波物位计是根据超声波测距技术开发研制而成。物位计接线盒内微控制器产生一定频率的超声波，经过驱动放大，由超声波探头垂直象物体表面发出，当超声波接触物面后，反射回超声波探头，此反射波形经过电路放大处理后，产生一个信号给微控制器。在一定温度下，超声波的波速为一定值，于是微控制器只需计算波的往复时间，并根据公式S=C*T/2，便可得出物位高度。
超声波物位计工作原理
DLM550一体化超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波回波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输之间T之间的关系可以用公式表示：S=C×T/2。
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。
超声波物位计主要技术参数
|
|
DLM551 |
DLM552 |
DLM553 |
|
应用 |
各类工业领域的液位测量，特别是水处理工业 |
各类工业领域的液位测量，特别是水处理工业 |
各类工业领域的液位测量 |
|
测量范围 |
液体：0.25….4m |
液体：0.4….8m |
液体：0.5….15m |
|
过程连接 |
GI 1/2A |
G2A |
法兰或吊架 |
|
换能器外壳材料 |
PTFE、PU/PC |
PTFE、PU/PC |
PU/PC |
|
过程温度 |
-40…70℃ |
-40…70℃ |
-40…70℃ |
|
过程压力 |
-0.2…1bar |
-0.2…1bar |
-0.2…1bar |
|
信号偷出 |
两线制/四线制4…20mA/HART |
两线制/四线制4…20mA/HART |
两线制/四线制4…20mA/HART |
超声波物位计使用选型
|
DLM551 |
||||||||
|
|
防爆 |
|||||||
|
P |
标准型（非防爆） |
|||||||
|
I |
EXiaIIBT6 |
|||||||
|
|
换能器材料/过程温度/防护等级 |
|||||||
|
A |
Pu/pc/-40-70℃/IP66 |
|||||||
|
B |
PTFE/-40-70℃/IP67 |
|||||||
|
|
过程连接 |
|||||||
|
默认 |
CP 螺纹G1?A |
|||||||
|
|
电子组件 |
|||||||
|
A |
4-20MA两线制 |
|||||||
|
B |
4-20Ma/24VDC±10%四线制 |
|||||||
|
C |
4-20MAHART两线制 |
|||||||
|
D |
4-20Ma/24VDC±10%/HART四线制 |
|||||||
|
|
外壳/防火等级 |
|||||||
|
S |
塑料/IP66 |
|||||||
|
A |
铝/IP67 |
|||||||
|
|
电缆进线 |
|||||||
|
M |
M20*1.5 |
|||||||
|
N |
1/2NPT |
|||||||
|
|
现场编程 |
|||||||
|
A |
带 |
|||||||
|
X |
不带 |
|||||||
注：本安型只可选“A”型外壳及“A”或“C”电子组件
