固體激光器打標驅動電源
產品介紹

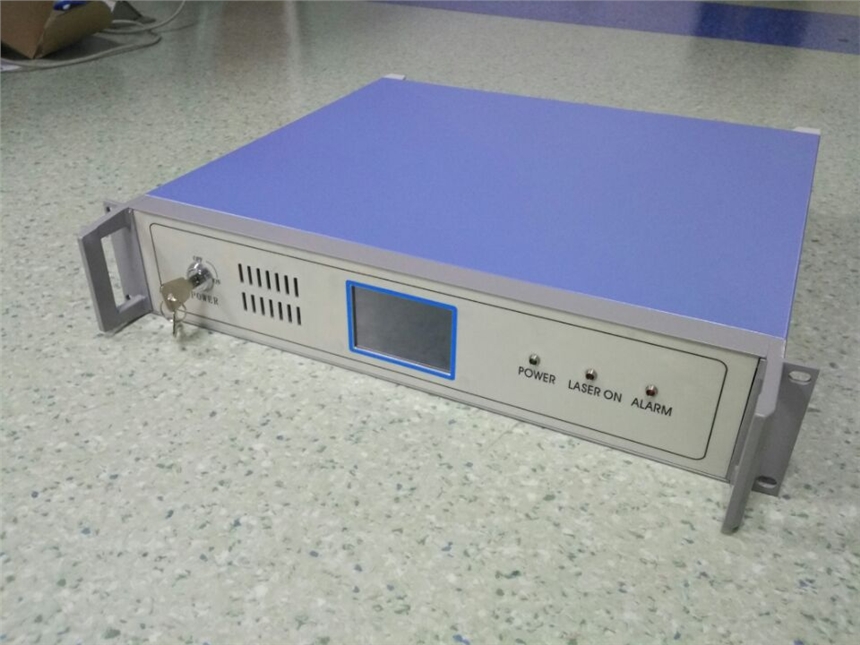

本公司設計和生產的TLTP-YTH系列半導體激光電源是連續可調恒流電源，采用了目前國際先進的半導體激光電源驅動方案，選用優質元器件生產。具有輸出噪聲小、恒流特性好、電流穩定、抗干擾能力強等優點，具有防過沖、反沖和反浪涌的穩壓、恒流雙重保護電路，保證激光器的穩定工作和使用壽命。電源采用真彩觸摸液晶控制，能提供電源工作的各個參數及其工作狀態的調節和顯示，具備過壓、過流、水溫和水流報功能，可以完美匹配DILAS、LIMO、nlight、QPC、西安炬光、BWT模塊，是紫外、綠光激光器理想的驅動電源。
產品特點
l 1路LD半導體恒流驅動【含電壓鉗位，帶過壓、過流保護，支持過熱保護】
l 4路TEC驅動【半導體LD、一倍頻晶體、二倍頻晶體、三倍頻晶體】
l 日本進口高精度高靈敏度NTC，全數字PID控制，各參數可調節
l 溫度控制精度：正負0.1℃或0.01℃可選。支持TEC熱端溫度檢測和風扇控制
l 內置PWM，頻率1KHz-200KHz 可調，步進1KHz。
l 脈寬可調1us~30us.
l 帶紅光指示
l 激光控制內控、外控可切換。
l 支持Q驅告檢測。
l 完美兼容市面上主流打標板卡控制
l 溫度異常報、激光器內部溫濕度控測
l 光功率探測
l 光閘控制、步進電機控制
應用：
l 端泵打標泵浦電源
l 半導體激光電源
l 綠光打標機電源
l 紫外打標機電源
l 倍頻晶體溫控控制
l 高低溫溫度控制
參數介紹：
|
系統功能參數簡介 |
||
|
4路制冷系統 |
日本進口高精度高靈敏度NTC 溫控穩定度正負0.1℃、0.01℃可選 支持TEC雙向控制，可加熱可制冷 |
|
|
CHANNEL1 |
雙向12V/10A【半導體LD-808】 |
|
|
CHANNEL2 |
雙向12V/10A【1倍頻晶體】 |
|
|
CHANNEL3 |
雙向12V/10A【2倍頻晶體】 |
|
|
CHANNEL4 |
雙向12V/10A【3倍頻晶體】 |
|
|
半導體激光模塊驅動器 |
低壓高流【3V60A】、高壓低流 【8V10A、12V10A、26V10A等】 效發率>88%。電流紋波<10mA,電壓紋波<15mV。 含電壓鉗位，帶過壓過流保護，支持過熱保護。 含欠壓保護，過流熔斷保護。 支持外部使能控制，外部電流控制。 |
|
|
聲光控制器 |
內置PWM，頻率1KHz-200KHz，步進1KHz。 脈寬可調1us~30us 激光控制內控外控可切換。 支持Q驅告檢測。 溫度異常報。 |
|
|
附加功能 |
RS232通訊接口。(選配) |
|
產品選型：
|
型號 參數 |
TLTP -YTH0345-N |
TLTP -YTH0360-N |
TLTP -YTH0812-N |
TLTP -YTH1212-N |
TLTP -YTH2612-N |
||||
|
輸入電壓（VAC） |
220±15% |
||||||||
|
溫控路數 |
溫控1~5可選 |
||||||||
|
控溫精度 |
±0.1℃/±0.01℃可選 |
||||||||
|
控溫范圍 |
5℃~85℃ |
||||||||
|
溫度傳感器 |
NTC（25℃-10K） |
||||||||
|
激光器電壓 |
0~3V自適應 |
8V自適應 |
12 V自適應 |
26V自適應 |
|||||
|
激光器電流 |
45A |
60A |
12A |
12A |
12A |
||||
|
聲光控制器 |
15V/24V供電可選 |
||||||||
|
PWM頻率 |
1K~200KHz |
||||||||
|
儀器體積 |
W×L×H＝450×130×400mm |
||||||||
|
遠程接口 |
RS232、485（選配） |
||||||||
|
外控接口 |
DB15【兼容JCZ、國產打標板卡】 |
||||||||
|
LD放置 |
機箱內、激光器內可選 |
||||||||
|
冷卻方式 |
風冷、水冷可選 |
||||||||
|
其它功能 |
光功率探測、濕度探測、光閘控制、步進電機控制 |
||||||||
