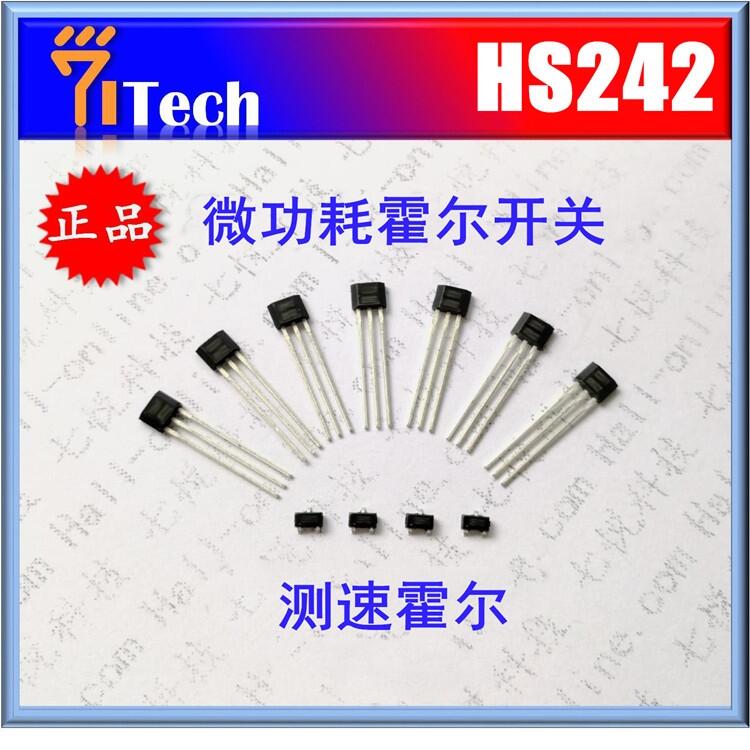

跳繩測速，電機測速專用微功耗雙極鎖存霍爾，45uA功耗，適合電池供電測速產品使用。
HS242 是一款基于混合信號 CMOS 技術的霍爾效應傳感器，這款 IC 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。
在電路設計上,HS242提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；同樣通過這個機制，芯片被周期性地“喚醒”并且根據yu定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“工作點”閾值或者低于“釋放點”閾值，則輸出晶體管被驅動并轉變成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在其先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了很好支持。
當垂直于霍爾傳感器的南極磁場超過工作點時，HS242 輸出晶體管轉變?yōu)榈碗娖剑ㄝ敵鰧?dǎo)通），導通后輸出電壓是 VDS。當北極磁場高于釋放點 BRP時，輸出晶體管截止（輸出高電平）。磁場工作點與釋放點之間的差距為器件的磁滯（BHYS）。內置磁滯防止了在轉換點附近的輸出振蕩，而且即使在外部機械振動和電器噪聲的情況下也能得到清晰的輸出轉換。
?
?
深圳市七悅科技有限公司，長期提供霍爾元件，霍爾開關，磁控開關，電機霍爾，全極霍爾，單極霍爾，雙極霍爾，線性霍爾。
歡迎來電咨詢詳細功能、參數及代替型號選型，隨時提供技術支持！
?
