概述
CC6204是一顆微功耗、高靈敏度雙極性、并具有閂鎖輸出的霍爾開關傳感裝置，可直接取代傳統的磁簧開關。特別適用于使用電池電源
的便攜式電子產品，如行動電話、無繩電話、筆記型電腦、PDA等。
當磁場南極靠近芯片CC6204TO標識面，磁場強度達到閾值時，輸出低電平；當磁場北極靠近芯片CC6204TO標識面，磁場強度達到閾值
時，輸出高電平。
CC6204內部電路包含了霍爾薄片、電壓穩壓模塊、信號放大處理模塊、動態失調消除模塊、鎖存模塊以及CMOS輸出級。產品采用了動
態失調消除技術，該技術能夠消除由封裝應力，熱應力，以及溫度梯度所造成的失調電壓，提高器件的一致性。由于CC6204使用先進的Bi-CMOS
工藝，整體優化了的線路結構，使得產品獲得極低的輸入誤差反饋。同時該產品采用及其小型化的封裝工藝，使得產品更具極高的性能和市場
優勢。CC6204提供TSOT23-3和TO-92S兩種封裝，工作溫度范圍為-40~150℃。
特點
u 工作范圍寬，2~5V
u 微功耗
u 反應速度快，工作頻率為40Hz
u 雙極性輸出
u 良好的溫度穩定性
u 開關點漂移低
u ESD（HBM）6000V
u TSOT23-3

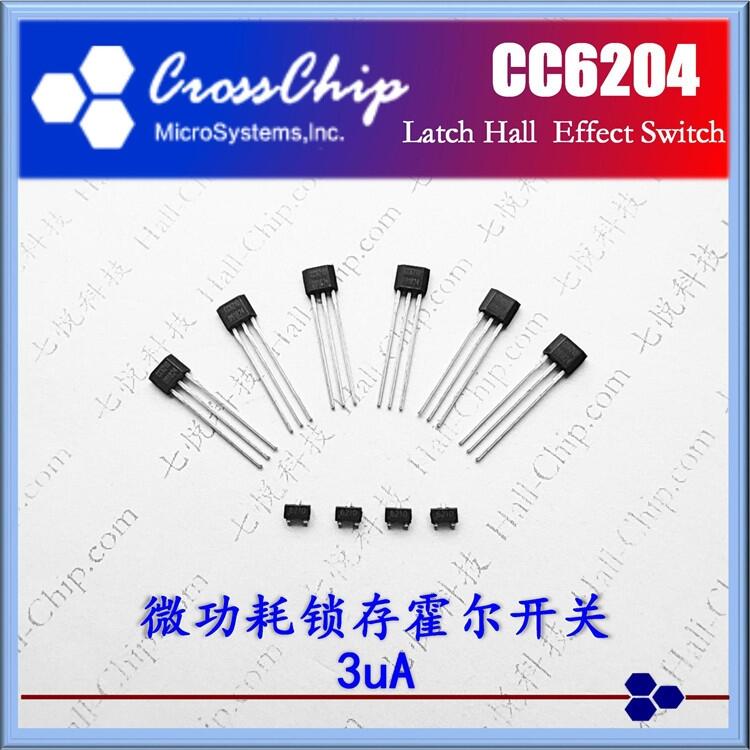

貼片封裝如下圖：
深圳市七悅科技有限公司，長期提供霍爾元件，霍爾開關，磁控開關，電機霍爾，全極霍爾，單極霍爾，雙極霍爾，線性霍爾。
歡迎來電咨詢詳細功能、參數及代替型號選型，隨時提供技術支持！
