DFT5004固有頻率測量系統

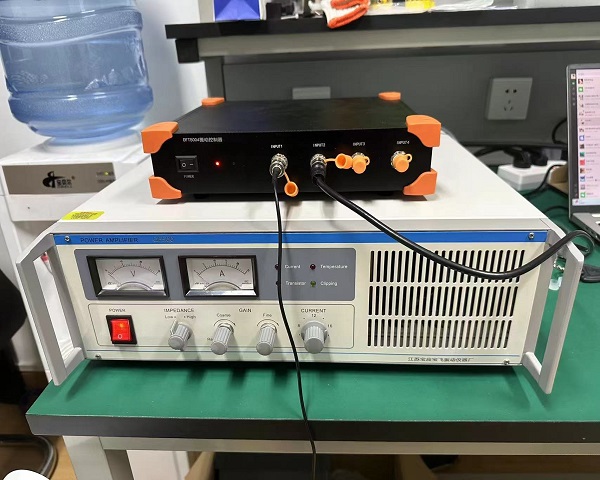

固有頻率測量系統（掃頻式）是由掃頻函數信號發生器、JZQ-20激振器、GF200功率放大器、數據采集分析儀、振動傳感器、等部件組成，主要通過激振掃頻形式，讓其工件產生共振，并通過振動傳感器拾取信號, 輸入數據采集分析儀分析得出其工件的固有頻率和振動分析。該儀器具有測試速度快、準確可靠、操作簡便等優點.
應用范圍
可廣泛應用于 各種另部件、加工件、產品、整機的固有頻率測量和振動分析，廣泛應用于冶金、軍工、機械、化工、葉片、電機、電器、車輛等各類企業。經過全國二十多個省市，數千家單位的試用，證明本儀器的確是理想的固有頻率測量工具。
DFT5004數據采集分析系統
1、AD分辯率: 16bit
2、精度: 優于0.5％(滿量程)
3、輸入：4通道電壓或IEPE型傳感器（4mA/+24VDC）
4、通道采樣頻率:100KSPS/CH
5、電壓輸入范圍: ±10VP
6、程控增益：1、10、100倍
7、頻率范圍：電壓輸入：DC-30KHz
IEPE輸入：0.3Hz-30KHz
8、供電：DC10∽30V
9、輸入接頭：BNC插座；
10、外型尺寸： 125mm（W）×50mm（H）×178mm (D)；
11、重量：約500G；
12、應用軟件：DFT6000；
DFT6000固有頻率采集分析系統軟件
DFT6000 信號分析系統同時支持信號采集及后處理分析兩種工作狀態,該系統具有以下特點：
1. 整個系統全部采用C++語言開發，面向?qū)ο缶幊?，全插件架構，系統穩定可靠且擴展性極強。
2. 系統同時支持在線模式及后處理模式，兩種模式任意切換，同時支持工作區及項目文檔管理功能，管理數據非常方便。
3. 支持虛擬TEDS傳感器，采用數據庫對傳感器進行統一管理，使用更加方便。
4. 同時支持多種語言，系統默認支持中文及英語，語言文件采用文本格式，用戶可以根據自己的實際需要自己翻譯使其很好的支持其他語言，不同的語言可以實時進行切換。
5. 可以配接我公司生產的各種信號分析儀器，分析儀的類型可以根據用戶實際使用的產品自己定。
6. 具有豐富的多種參數設置功能：
l 可以任意設置采樣的起止通道；
l 任意定各采樣通道是否存盤；
l 可以調節顯示波形時圖形的刷新速度；
7. 支持多種文件存儲格式。存盤文件格式可以為聯能公司專用的二進制格式，也可以存為UFF58、UFF58b，MatLab5.0格式,方便用戶使用其他軟件分析數據。
8. 多種采樣方式：
l 示波方式；
l 手動觸發；
l 信號觸發；
l 連續記錄。
9. 具有豐富的時域、頻域分析處理功能，系統支持顯示：
l 應變花計算
l 單蹤示波視圖；
l 多蹤時域示波；
l 李沙育圖（即X-Y圖，X軸，Y軸可以任意定通道）；
l 傅里葉分析；
l 自譜、功率譜、功率譜密度分析；
l 傳遞函數分析;
l 旋轉機械轉速分析;
l 統計信息(可以顯示任意幾個通道的最大值，最小值，峰峰值、有效值、方差、標準差、波峰因素、波形因素、脈沖因素、裕度因素)。
10. 充分利用計算機海量存儲硬盤，長時間、實時、無間斷記錄多通道信號。
