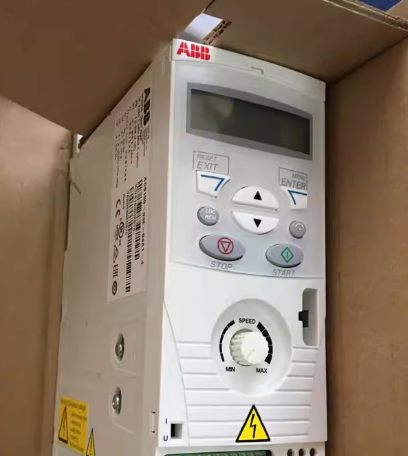

RJ48-8T1 ACS150-03E-02A4-4 全新原裝ABB變頻器380V 0.75KW

RJ48-8T1 ACS150-03E-02A4-4 全新原裝ABB變頻器380V 0.75KW

RJ48-8T1 ACS150-03E-02A4-4 全新原裝ABB變頻器380V 0.75KW

RJ48-8T1 ACS150-03E-02A4-4 全新原裝ABB變頻器380V 0.75KW

以下是 ?RJ48-8T1? 接口的詳細技術參數說明。該接口是專為 ?T1數字中繼線路?（1.544 Mbps）設計的8針模塊化連接器（外觀與RJ45相似但規范不同），廣泛應用于電信設備和工業通信系統：

---

?核心規范與定義?

?項目?	?參數說明?
?接口標準?	ANSI/TIA-568-B.2｜AT&T Pub 43801（兼容RJ48C/RJ48S）
?物理結構?	8針8線（8P8C）模塊化插座｜?Keyed Jack?（防RJ45誤插，缺口位置不同）
?傳輸類型?	?全雙工 T1/E1 數字信號?（非以太網?。?
?阻抗匹配?	?100Ω ±10%?（必須使用屏蔽雙絞線）
?信號電平?	發送：?±3.0V?｜接收：?±1.5V?（差分峰值電壓）

---

?引腳分配（T1線路專用）?



		plaintextCopy Code






























































			引腳  信號方向   功能
─────┬─────────┬───────────────────
1    │ ───→    │ Rx Ring（接收環）
2    │ ←───    │ Tx Tip（發送端）
3    │ ←───    │ Rx Tip（接收端）
4    │ ───→    │ Tx Ring（發送環）
5    │ ───→    │ 備用（或幀同步時鐘）
6    │ ←───    │ 備用（或設備告警）
7    │ GND     │ 保護地（PE）
8    │ GND     │ 保護地（PE）




?關鍵區別?：

• ?RJ48 vs RJ45?：RJ45（以太網）引腳1/2為Tx，3/6為Rx；?RJ48引腳1/2為Rx，3/4為Tx?！
• ?屏蔽要求?：必須使用STP（屏蔽雙絞線），屏蔽層接引腳7/8接地

---

?電氣特性?

?參數?	?值?
?頻率范圍?	?1.544 MHz ±50 ppm?
?最大傳輸距離?	?1.8 km?（24AWG線徑）
?插入損耗?	≤ ?6 dB @ 772 kHz?
?近端串?dāng)_（NEXT）?	≥ ?40 dB @ 1~10 MHz?
?回波損耗?	≥ ?15 dB?（阻抗匹配時）

---

?線纜要求?

?類型?	?標準型號?	?應用場景?
?主干線纜?	?Belden 7810A?	機房設備互聯（低衰減）
?現場布線?	?AWG 22/24 STP?	工業環境（如Rockwell PLC）
?連接器?	?AMP 5-554739-3?（推薦）	鍍金觸點｜耐腐蝕

---

?典型應用場景?

1. ?電信設備?
   • T1 CSU/DSU（通道服務單元/數據服務單元）
   • PBX交換機中繼板卡（如Avaya G650）
2. ?工業控制系統?
   • Allen-Bradley ControlLogix T1模塊（?1756- T1?）
   • Siemens HiPath 4000 E1/T1網關
3. ?數據傳輸?
   • 點對點專線｜幀中繼（Frame Relay）接入

---

?故障診斷要點?

?故障現象?	?可能原因?	?排查步驟?
?信號同步丟失?	引腳1/2與3/4反接	用線序儀驗證RJ48引腳定義
?誤碼率高（BER）?	阻抗不匹配｜線纜未屏蔽接地	檢測屏蔽層連續性｜更換100Ω電纜
?端口頻繁重啟?	傳輸距離＞1.8km	增加中繼器（如 ?ADTRAN TA900?）

---

?與RJ45的兼容性警告?

• ?禁止混用?：RJ45插頭可插入RJ48插座，但會導致：
  • T1信號短路（引腳沖突）
  • 設備端口燒毀（接地設計不同）
• ?識別方法?：
  • RJ48插座常有 ?"T1"? 或 ?"48"? 標識
  • 物理防呆缺口位置偏移（RJ45缺口居中，RJ48偏左）

---

?維護規范?

1. ?清潔?：使用無水乙醇擦拭觸點（禁用WD-40）
2. ?緊固?：推薦扭矩 ?0.9 N·m?（防止接觸不良）
3. ?測試工具?：
   • 線序儀：Fluke MicroScanner? ?Pro?（選擇T1模式）
   • 誤碼儀：VeEX TX300S（測量BER）
