一、概述隨著現代化工業的飛速發展，對旋轉機械的性能提出了越來越高地要求。旋轉設備其質量中心由于種種原因與旋轉中心不重合時會因離心力產生振動。該振動嚴重影響了設備使用精度，縮短支撐軸承的壽命。要消除這種振動必須用到動平衡技術。
VT系列動平衡測量儀瞄準國內外技術，采用大規模集成電路和單片機技術。該儀器具有多功能性，既可作轉速表用，又可作振動測試用。既可作時域分析，又可作頻域分析。特別是具有測量動平衡的一切功能。
該儀器操作簡單，人機對話，菜單提示，測量數據可隨時鎖定保持。動平衡儀結構緊湊重量輕，鍵盤及顯示屏在面板上，而輸入輸出插口及各種控制開關均置于面板上。動平衡儀可以對各種旋轉機械進行整機現場動平衡，相當于一臺可移動的動平衡機。它設計精巧攜帶方便，整個儀器裝在一只便攜儀器箱內?，F(xiàn)場動平衡儀除具有一般的動平衡功能外,還針對臥式螺旋離心機、碟式離心機類產品的整機動平衡進行特殊設計, 増加了抗干擾能力,能夠很方便的測量有差轉速復合轉鼓體的振動及進行整機現場動平衡.
二、技術參數
１.一般測量：
轉速測量： 30～30,000 rpm
振動測量： 0.01～5000μm （峰峰值）
0.01～2000mm/s （有效值）
振動分析： FFT 頻譜分析
顯示方式： 點陣圖形64X240點陣圖形液晶漢化菜
鍵 盤： 八鍵
２.動平衡測量：
測量點數： 單測點或單面 雙測點或雙面
振動信號頻帶： 3Hz～1KHz
同頻工作轉速： 180～30,000 rpm
同頻振幅量程： 0.01～5000μm （峰峰值）
振動烈度量程： 0.01～2000mm/s （有效值）
相位精度： 0-360°±1 °
不平衡量減少率： ≥90％
注：
1) 選用超低頻磁電傳感器或電渦流傳感器測量振動信號時可使同頻工作轉速降至30轉/分。
2) 當設備工作轉速大于10000轉/分時，請另選購激光轉速傳感器。
直銷VT系列動平衡測量儀VT700多功能數顯
VT700動平衡測量中的若干問題
確認轉子設備是否有不平衡引起振動
首先要確認轉子設備是否存在不平衡引起振動?，F(xiàn)場設備的振動是復雜的，一般混頻振動。只有在不平衡振動分量占混頻總振動量的80%以上，使用本儀器才能看到效果。具體說運用本儀器的“信號分析”里“FFT分析”功能，對振動信號進行頻譜分析。通過頻譜分析，如果基頻的振動量很大，其他倍頻振動量都很小，甚至沒有。運用本儀器的操作就能達到令人滿意的效果。
動平衡儀對設備的基本要求:
動平衡儀對機器設備的基本要求：①在工作轉速范圍內，能夠進行多次啟停機運轉。具體說用試重法，對單面平衡至少需要開3次機，對雙面平衡至少需要開4次機，才能看到動平衡的效果。②能夠便利在現場對轉子進行加重或去重工作。一切密封的旋轉轉子或軸系或不允許在轉子校正平面上加重或去重，是無法進行動平衡操作。③現場能方便安裝傳感器，單面平衡需求一個轉速傳感器和一個振動傳感器，雙面平衡需求一個轉速傳感器和二個振動傳感器。這些是動平衡儀測量的先決條件。
如何提高動平衡儀測量精度：動平衡儀不同于動平衡機。動平衡機既有電控部分，又有支撐轉子運轉的機械部分。動平衡儀只有電控部分，其支撐轉子運轉的機械部分是由各家用戶提供的；現場有進口設備；有國產設備；有各廠自己生產的設備；有臨時焊接的設備，各種設備機械加工的精度各不相同，差別很大。另外現場測試環境也是不同的有的干擾大，有的干擾小。這就造成平衡儀到各廠家測量精度的不同，無法給出一個統一的測量精度標準。在本儀器中只有一個技術指標，不平衡量減少率≥８5％，這個指標也是比較籠統的。在進口設備；國產設備中能夠達到這個指標，對各廠自己生產的設備只能接近這個指標，對現場臨時焊接的設備則是很難達這個指標?？傊畡悠胶鈨x測量精度取決于支撐轉子運轉的設備的精度等級，設備的精度等級越高，動平衡儀測量精度也越高。用我單位動平衡儀，用動平衡機的機械部分，同樣可以達到動平衡機的技術指示，這毫無疑義的。
動平衡儀與動平衡機的區別：現場動平衡儀的優點：①現場平衡是在完全裝配好的機器上進行的，可以補償裝配上的誤差。②不必拆卸機器和運輸轉子到動平衡機。節省時間；降低費用；減少停機損失。③現場動平衡儀可以平衡任何重量和體積大小轉子。動平衡機則對轉子重量和尺寸是有一定規定要求的。④較低的投資成本，動平衡機少則幾萬多則十幾萬元，一臺便攜式動平衡儀一般都在1萬元以下。
三種轉速傳感器的比較：轉速傳感器有霍爾轉速傳感器，光電轉速傳感器以及激光轉速傳感器（選配件）。本儀器配套發貨是霍爾傳感器?；魻杺鞲衅鞯膬?yōu)點是；輸出脈沖好，測量精度高，抗干擾能力強，現場安裝簡單。對準配套小磁鋼后，測量過程中不要做任何調整，方便可靠。缺點是：小磁鋼在高速旋轉時會飛出來。如果平面上有孔；有槽；有飛沿，用502膠水貼牢，高轉速大約4000∽5000轉。轉速在3000轉以下用502膠水筒單處理一下就可以用。
光電轉速傳感器的優點是；測量轉速時只貼一張反光紙，沒有任何附加質量。缺點是：易受光線的干擾。要求在轉軸上貼的反光紙，并且黑白分明，邊緣齊整,用專用反光紙效果好。光電傳感器對準反光紙后，真正運轉測試中還要調節傳感器的距離和靈敏度，不夠安全。高速時讀數易跳動，多可以測到10000轉。
相比光電傳感器，霍爾傳感器測量轉速的范圍很廣，抗外部環境干擾能力強，現場安裝簡單。我們推薦：在能夠用霍爾傳感器場合盡量用它，用戶根據機器設備的實際轉速，任選一種。
激光轉速傳感器近新發展起來一種轉速傳感器，高轉速可以測到60000轉，適用于高速測量。其測試方法與光電轉速傳感器一樣。比光電轉速傳感器抗干擾能力強，測量距離遠，讀數穩定可靠。只是價格比較貴，需要單獨購買。
如何克服小磁鋼附加質量的影響：使用霍爾轉速傳感器，需要配套小磁鋼作為標志。小磁鋼本身是一個質量塊，有一定附加質量，對平衡精度要求高的用戶是不容許的。解決的方法是在同半徑對面的位置（相差180°位置），反貼一個同樣的小磁鋼。正貼小磁鋼測轉速，反貼小磁鋼抵消附加質量。另外安放小磁鋼半徑盡量小一點也可以減少小磁鋼附加質量的影響。
ISO2372評價機器機械振動的評級標準
|
振動速度均方根值mm/s |
I類 |
II類 |
III類 |
IV類 |
|
0.28 |
A |
A |
A |
A |
|
0.45 |
||||
|
0.71 |
||||
|
1.12 |
B |
|||
|
1.8 |
B |
|||
|
2.8 |
C |
B |
||
|
4.5 |
C |
B |
||
|
7.1 |
D |
C |
||
|
11.2 |
D |
C |
||
|
18 |
D |
|||
|
28 |
D |
|||
|
45 |
機器分類如下：
|
I類: |
發動機和機器的單獨部件。它們完整地聯接到正常運行狀況的整機上（15KW以下的電機是這一類機器的典型例子）。 |
|
II類: |
無專門基礎的中型機器（具有15～75KW輸出功率的電機），在專門基礎上剛性安裝的發動機或機器（300KW以下）。 |
|
III類: |
具有旋轉質量安裝在剛性的重型基礎上的大型原動機和其它大型機器，基礎在振動測量方向上相對是剛性的。 |
|
IV類: |
具有旋轉質量安裝在基礎上的大型原動機和其它大型機器，其基礎在振動測量方向上相對是柔性的（例如輸出功率大于10MW的汽輪發電機組和燃?xì)廨啓C）。 |
評價區域：
區域A：優，新交付使用的機器的振動通常屬于該區域。
區域B：良，通常認為振動值在該區域的機器可不受限制地長期運行。
區域C：較差，通常認為振動值在該區域的機器不適宜于長期持續運行。一般來說，該機器可在這種狀態下運行有限時間，直到有采取補救措施的合適時機為止。
區域D：差，振動值在這一區域中通常被認為振動劇烈，足以引起機器損壞。
③如果用戶知道機器設備的精度等級，就可以通過以下公式計算出轉子的剩余不平衡量
|
精度等級G |
轉子類型舉例 |
|
G630 |
剛性安裝的船用柴油機的曲軸驅動件；剛性安裝的大型四沖程發動機曲軸驅動件 |
|
G250 |
剛性安裝的高速四缸柴油機的曲軸驅動件 |
|
G100 |
六缸和多缸柴油機的曲軸驅動件。汽車、貨車和機車用的（汽油、柴油）發動機整機。 |
|
G40 |
汽車車輪、箍輪、車輪整體；汽車、貨車和機車用的發動機的驅動件。 |
|
G16 |
粉碎機、農業機械的零件；汽車、貨車和機車用的（汽油、柴油）發動機個別零件。 |
|
G6.3 |
燃?xì)夂驼魵鉁u輪、包括海輪（商船）主渦輪剛性渦輪發動機轉子；透平增壓器；機床驅動件；特殊要求的中型和大型電機轉子；小電機轉子；渦輪泵。 |
|
G2.5 |
海輪（商船）主渦輪機的齒輪；離心分離機、泵的葉輪；風扇；航空燃?xì)鉁u輪機的轉子部件；飛輪；機床的一般零件；普通電機轉子；特殊要求的發動機的個別零件。 |
|
G1 |
磁帶錄音機及電唱機驅動件；磨床驅動件；特殊要求的小型電樞。 |
|
G0.4 |
精密磨床的主軸、磨輪及電樞、回轉儀。 |
平衡精度等級的合理選與不平衡量的筒化計算公式

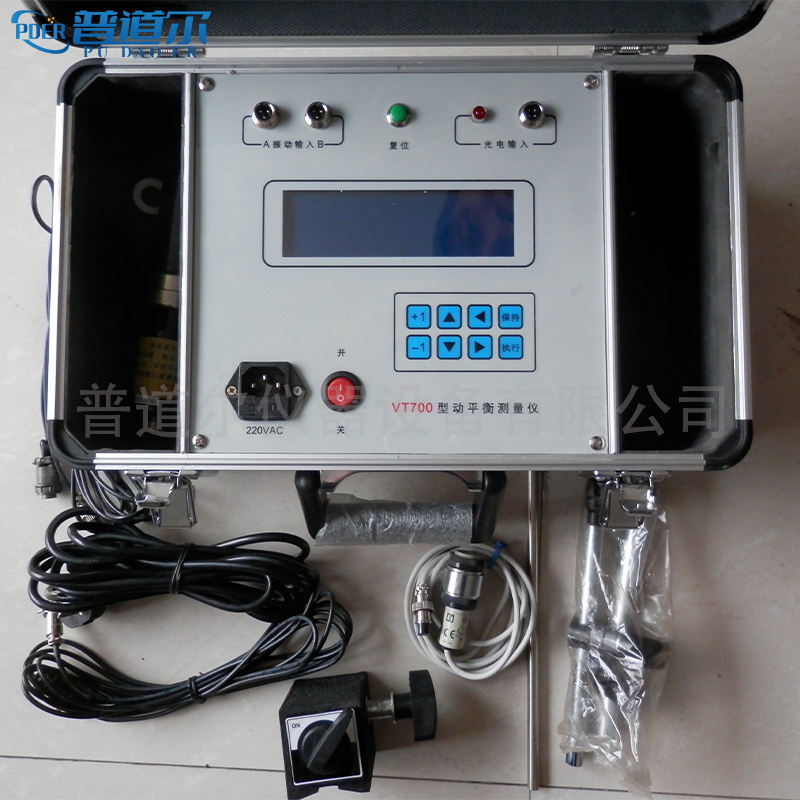

VT700動平衡測量儀器基本配置：
1、主機 一臺
2、霍爾或者光電轉速傳感器 一只
3、振動速度傳感器 二只
4、速度傳感器(2米) 一根
5、振動傳感器電纜(4米) 二根
6、φ10磁鋼 八只
7、電源線（３米） 一根
8、蛇型軟管磁力座 一只
9、磁吸座 二只
10使用說明書 一份
