簡介

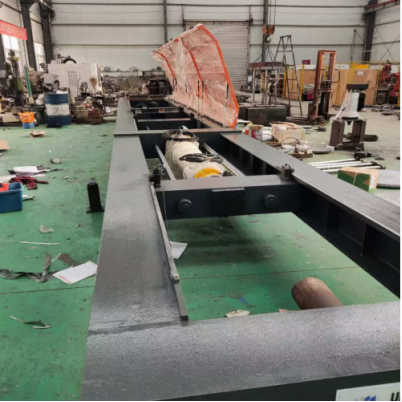

本風電錨栓拉力試驗機是一款能夠滿足風電行業對錨栓力學性能檢測需求的設備。風電錨栓作為風力發電機組基礎連接的關鍵部件，需承受極端工況下的巨大拉力與復雜載荷，因此對其抗拉強度、疲勞壽命等性能的精準檢測至關重要。本方案從設備功能需求出發，規劃核心結構、控制系統、安全防護等模塊，確保試驗機具備高精度、高可靠性和高效率，為風電錨栓質量把控提供有力保障。
主要技術參數
1.分辨率 1/250000
2.示值準確度等級1級
3.位移測量范圍0-1000mm
4.活塞行程 1OOOmm
5.位移分辨率
6. O.OO7mm
7.位移準確度 土1%
8.系統工作壓力 2OMPa
9.試驗速度范圍0.5-100mm/min
10.油缸直徑 28Omm
11.電機功率 5.5kW
12.Z大試驗空間 15m
試驗標準
1.GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分：室溫試驗方法》
2.GB/T 13320-2007《鋼質模鍛件 金相組織評級圖及評定方法》
3.NB/T 10214-2019《風力發電機組用錨桿組件》
4.EN 10319《預應力混凝土用金屬材料 第1部分：一般要求》
