儀器簡介

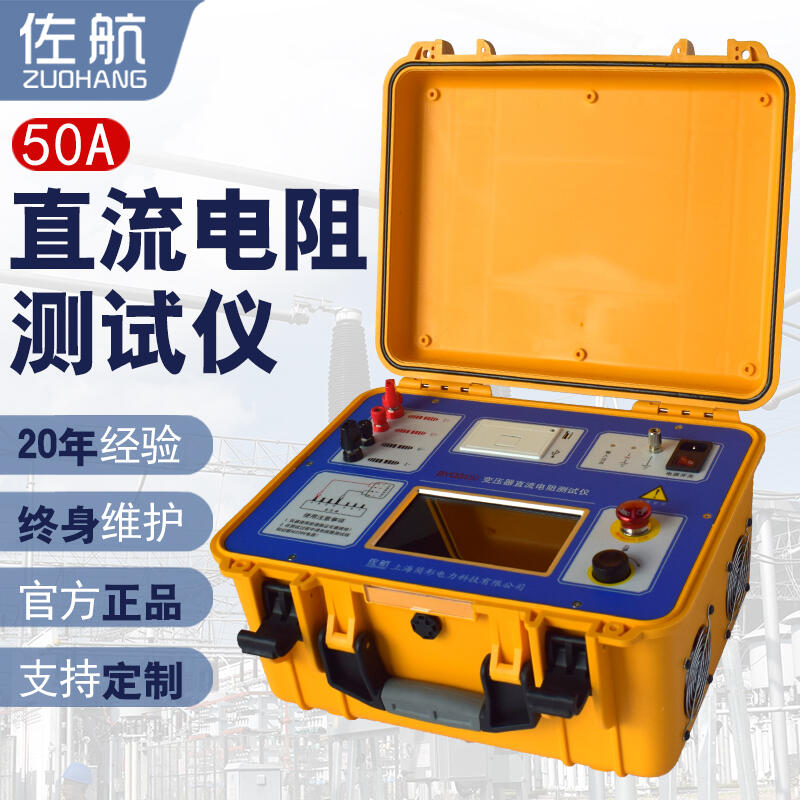

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了佐航 BYQ3150 變壓器直流電阻測試儀。該儀器屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，測試速度快，準確度高，量程寬。
功能特點
1. 測試電源可輸出電流50A，測試范圍0～25kΩ，滿足絕大多數變壓器的測試需求。
2. 測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。
3. 儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。
4. 儀器配有熱敏打印機，本機存儲數據200條，支持U盤海量存儲。
5. 工業級7寸真彩大屏顯示，清新簡約顯示風格，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
技術參數
| 直阻測試 75uΩ～25kΩ | |||
| 電流檔位 | 測量范圍 | 電流檔位 | 測量范圍 |
| 50A | 75uΩ? 0.4Ω | 20A | 0.5mΩ ?1Ω |
| 10A | 1.0mΩ ?2Ω | 5A | 10mΩ?4Ω |
| 1A | 0.1Ω ?20Ω | 0.2A | 1.0Ω?100Ω |
| 10mA | 50Ω?2kΩ | <1mA | 500Ω?25kΩ |
| 技術指標 | |||
| 準確度 | ±（讀數×0.2%+2字） | 分辨率 | 0.1uΩ |
| 使用條件及外形 | |||
| 工作電源 | AC220V±10%，50Hz/60Hz | ||
| 主機重量 | 13.2kg（不含測試線） | 主機尺寸 | 428mm（長）X 350mm（寬）X 230mm（高） |
| 使用溫度 | -10℃~50℃ | 相對濕度 | ≤90%，不結露 |
