一.光電編碼器碼盤明細介紹：
光電編碼器是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是應用最多的傳感器， 光電編碼器是由碼盤（光柵盤）和光電檢測裝置組成。碼盤（光柵盤）是在一定直徑的圓板分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，碼盤（光柵盤）與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理示意圖如圖1所示；通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90o的兩路脈沖信號。

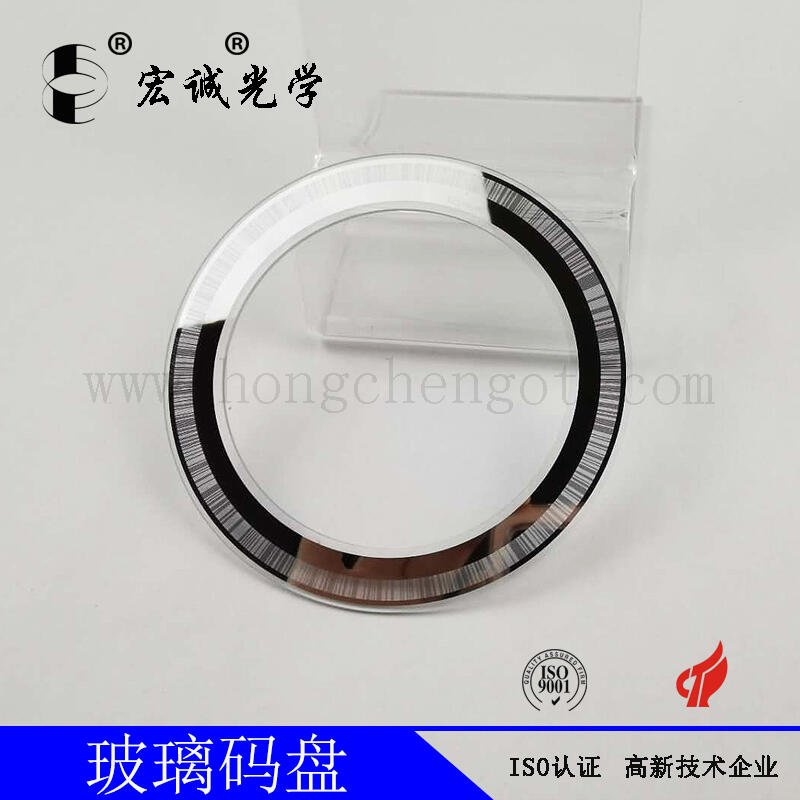

編碼器碼盤的材料有玻璃、金屬、菲林、樹脂：玻璃碼盤是在玻璃鍍鉻面上腐蝕出明暗碼道，其熱穩定性好，精度高，易碎，成本高；金屬碼盤直接以通和不通刻線，不易碎，但由于金屬不易腐蝕，易形變，精度就有限制，其熱穩定性就要比玻璃的差一個數量級；塑料碼盤是經濟型的，其成本低，不易碎和變形，但精度、熱穩定性、壽命均要差一些；樹脂碼盤與玻璃碼盤的工藝接近，也是通過腐蝕明暗樹脂表面的鍍鉻，呈現出明暗脈沖，其優點是精度高不容易碎，缺點在環境惡劣的高溫下容易跳碼，價格相對較高，加工工藝難度高
銷售技術楊經理：18103045976 13723521401
二.材料特性：
物料：菲林（PET片基），厚度0.10 mm 或 0.18 mm；
高性價比；
解 析 度 ：32 CPR ~ 1024 CPR (28mm 外徑)；
運 行溫度：85℃ max。
物料：玻璃，厚度0.3-5 mm
三.安裝碼盤及注意事項：
摘要：
編碼器碼盤是機電傳動系統中常用的位置反饋元件，在自動控制系統中發揮著重要作用。本文旨在介紹編碼器碼盤的安裝視頻教程，詳細講解安裝步驟及注意事項，幫助讀者掌握編碼器碼盤的安裝技巧與方法。
正文：
1、選購適合的編碼器碼盤
在安裝編碼器碼盤之前，首先需要選購適合的編碼器碼盤。選購編碼器碼盤時需要考慮到以下因素：
2.信號分辨率：信號分辨率越高，則編碼器碼盤輸出的信號越精確，定位誤差越小。
3.輸出形式：編碼器碼盤的輸出形式有兩種，分別為開關量輸出和模擬量輸出。開關量輸出通常用于邏輯控制系統，模擬量輸出則用于模擬控制系統。
4.安裝方式：編碼器碼盤的安裝方式有軸式固定和面板式安裝兩種，需要根據實際情況進行選擇。
四、編碼器碼盤的安裝步驟
1.確定安裝位置：根據機械設計要求，確定編碼器碼盤的安裝位置，并保證編碼器碼盤與機械軸線垂直。
2.安裝支架：根據選定的安裝方式，安裝編碼器碼盤支架，并保證支架固定牢固。
3.安裝編碼器碼盤：將編碼器碼盤安裝在支架上，并通過調整螺絲，調整編碼器碼盤與機械軸線之間的距離，保證安裝位置準確。
4.連接信號線：根據編碼器碼盤的引腳圖，將編碼器碼盤的信號線按正確的順序插入信號插座中，并用螺釘固定。
5.連接電源線：將編碼器碼盤的電源線接入電源線插座中，并用螺釘固定。
6.安裝保護罩：按實際情況安裝編碼器碼盤的保護罩，保證編碼器碼盤不受外界干擾。
五、安裝注意事項
1.選擇安裝場所：編碼器碼盤安裝的場所應避免強磁場、強電場和液體、金屬等外物的干擾。
2.安裝精度：在安裝編碼器碼盤的過程中，需要保證安裝精度及安裝位置準確性，否則將影響編碼器碼盤的控制精度和速度。
3.線纜防護：編碼器碼盤的信號線應采用屏蔽線纜，以保證信號的穩定傳輸，同時在安裝過程中需要特別注意信號線的保護和防損。
4.使用溫度：編碼器碼盤的使用溫度一般在-20℃~+70℃之間，應根據實際情況選擇適合的編碼器碼盤型號。
5.調節脈沖信號：在系統調試過程中，需要根據實際情況對編碼器碼盤輸出的脈沖信號進行相應的調整。
結論：
編碼器碼盤是機電傳動控制系統中重要的位置反饋元件，其準確性和穩定性對于機電傳動系統的性能及機器人的精度和速度具有重要影響。在安裝編碼器碼盤時，需要根據選型及實際情況采取正確的安裝方法和注意事項，以保證編碼器碼盤的控制精度和速度。
四，編碼器碼盤的應用：光電編碼器是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用最多的傳感器， 光電編碼器是由碼盤（光柵盤）和光電檢測裝置組成。碼盤（光柵盤）是在一定直徑的圓板上等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，碼盤（光柵盤）與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理是通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90o的兩路脈沖信號。
