1 概述

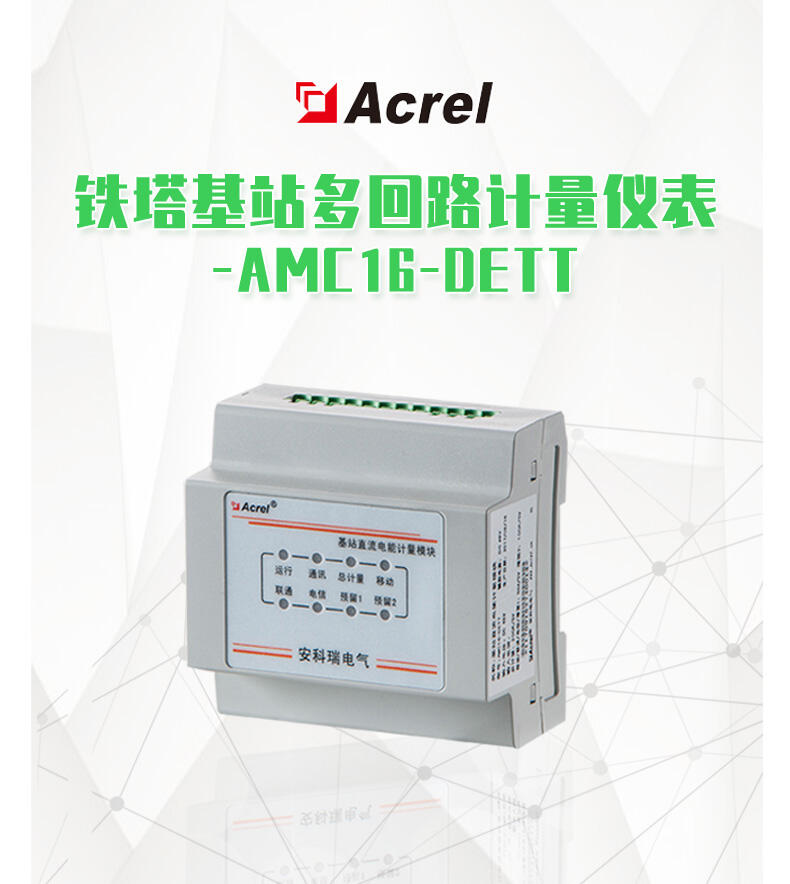

AMC16-DETT 基站直流電能計量模塊主要是針對有共享需求，且開關電源無分用戶電量計量功能的基站而 設計的。儀表可對六個回路的直流電能進行計量，并可為配套的霍爾傳感器提供工作電流，同時可通過上位 機軟件實現零漂校準，具有遙測、遙信、遙調、實時電量計量、供電質量異常告警、信息存儲及處理、信息 交互等功能。該模塊可分別計量三家運營商的直流用電量，為基站節能改善提供詳細的數據依據，為直流配 電設備提供分項計量解決方案。 模塊具有工業標準的 RS485 通訊接口,采用 YD/T1363.3-2014 規定的通訊協議，符合中國鐵塔有限公司 Q/ZTT 2205-2017《基站直流電能計量模塊技術要求》相關技術要求。
2 產品型號
3.技術參數
4 外形結構
AMC16-DETT 基站直流電能計量模塊（單位：mm）
5 安裝接線
5.1 端子及接線
注：霍爾電流傳感器符合霍爾電流傳感器行業標準 JB/T 7490-2007 ，用于直流電流雙向測量，精度 1 級。傳 感器結構采用開口式設計，接線采用綠色可插拔端子，現場安裝及接線更方便可靠。
5.2 接線注意事項
1) 輸入的電壓不得高于產品額定輸入電壓的 120%；
2) 輔助電源端子與電壓輸入端子可并聯接線，共用一組保險絲；* 1A 保險絲；
3) 為保證準確度要求，傳感器與計量模塊的接線長度不宜大于 3m；
4) 通訊連接建議使用屏蔽線，每芯截面不小于 0.5mm2，屏蔽層接大地，布線時應使通訊線遠離強電電纜或 其他強電場環境；
5) 必須注意霍爾傳感器開口鎖緊螺絲必須打緊，以確保傳感器閉環回路緊閉性。
