1. 產品概述
應急照明集中電源（以下簡稱“集中電源”）是安裝在建筑物內的備用集中式集中電源裝置。集中電源可以為消防標志燈、照明燈供電，保證消防應照明和疏散指示系統正常工作。
2. 技術參數
|
產品型號 |
A-D-0.2KVA-A200L |
A-D-0.3KVA-A200L |
A-D-0.5KVA-A200L |
A-D-0.75KVA-A200L |
A-D-1KVA-A200L |
|
輸入電源 |
AC220V（85%~110%）50Hz |
||||
|
輸出電源 |
DC36V |
||||
|
輸出功率 |
200W |
300W |
500W |
750W |
1000W |
|
二總線回路較大容量 |
4*60=240點 （可擴展至480點） |
8*60=480點 |
8*60=480點 |
8*60=480點 |
8*60=480點 |
|
備電容量 （一節電池） |
磷酸鐵鋰電池，容量38.4V/11Ah |
磷酸鐵鋰電池，容量38.4V/16.5Ah |
磷酸鐵鋰電池，容量38.4V/27.5Ah |
磷酸鐵鋰電池，容量38.4V/38.5Ah |
磷酸鐵鋰電池， 容量38.4V/54Ah |
|
外形尺寸 |
500*400*200（H*W*D）mm |
500*400*200（H*W*D）mm |
600*480*230（H*W*D）mm |
600*480*230（H*W*D）mm |
750*600*280（H*W*D）mm |
|
防護等級 |
IP33 |
IP65 |
IP65 |
IP65 |
IP33 |
|
環境溫度 |
0℃~+55℃ |
||||
|
相對濕度 |
≤95%RH |
||||
|
海拔高度 |
＜2500m |
||||
|
顯示功能 |
點陣液晶顯示 |
||||
|
應急時間 |
應急時間90min，切換時間≤5s |
||||
|
通訊總線 |
上行CAN總線，下行二總線 |
||||
|
通訊距離 |
上行CAN總線≤1km， 下行二總線≤200m |
||||
|
安裝方式 |
壁掛 |
||||
3. 外形尺寸
A-D-1KVA-A200L集中電源的外形尺寸為：750(H) *600(W) *280(D)mm，如圖2所示。
開孔尺寸：790(H) *542(W)mm。

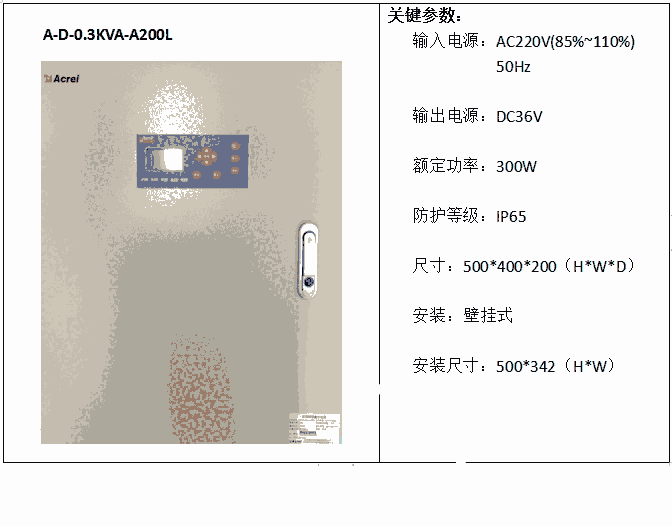

A-D-0.2/0.3KVA-A200L集中電源的外形尺寸為：500(H) *400(W) *200(D)mm，如圖3所示。
開孔尺寸：500(H) *342(W)mm。
4.
A-D-0.5/0.75KVA-A200L集中電源的外形尺寸為：600(H) *480(W) *230(D)mm，如圖4所示。
開孔尺寸：640(H) *422(W)mm。
