1、A-C-A100/B3消控室消防應急照明控制器產品概述
A-C-A100/B3消控室消防應急照明控制器是消防應急照明和疏散指示系統的核心，控制器通過 CAN 總線與集中電源和分 配電裝置連接，分配電裝置通過二總線將集中電源的電分配給燈具，并將各燈具的狀態信息上傳至控制器。能根 據火災自動報警系統的數據進行智能算法分析，計算出逃生方案，再將指令發布到路線中涉及的每個燈具，燈具 收到指令后開始工作，如頻閃、變向、開、滅燈等動作，引導人員安全撤離。
2、A-C-A100/B3消控室消防應急照明控制器基本功能：
1. 聯動報警功能 控制器能與火災自動報警系統聯動。發生火災時，自動接收火災報警系統的信息，并發出聲光報警信號；同時顯示屏指示報警地點，記錄報警時間，聲光報警信號將一直保持，直報警信息消除，點擊“復位”按鈕。報警聲信號可在報警期間點擊“消音”按鍵進行消音。
2.系統監控功能控制器可對系統內部的所有組件工作狀態進行24 小時監控，實時檢測其工作狀態是否正常，包括集中電源、燈具。
3.故障報警功能當系統組件之間的通訊線或電源線發生短路、斷路故障時，控制器會發出聲光報警信號， 并在顯示屏上指示故障發生時間、故障設備、故障類型以及故障區域。
4.自檢功能自動檢查控制器中所有狀態指示燈、顯示屏、喇叭、打印機的工作狀態。自檢功能分為常規自檢、月檢和年檢，定期檢查電路故障，消除安全隱患。常規自檢方式為所有指示燈閃亮、顯示器、音響器件發聲；月檢方式為上電48h后，每隔(30±2）天應急工作 30~180 秒； 年檢方式為每年應急工作 30min。
5.備電功能內置備用電源，主電源欠壓或停電時，備電源自動切換，切換過程中系統保持平穩運行狀態，有效保證系統可靠運行，且備用電源至少保證應急照明控制器正常工作3h。
6.記錄存儲與查詢功能當系統發生應急啟動、故障等事件時，控制器能自動記錄事件類型，事件發生時間，事件發生區域以及事件的詳細信息，可在日志記錄中自定義查詢?nèi)掌诩胺秶?，控制器能存?chǔ)事件記錄超過 10000條。
7.權限控制功能為確保系統的安全運行，操作權限分為“管理員級別”、“操作員級別”和“值班員級別”三個級別，不同級別的操作員具有不同的操作權限。

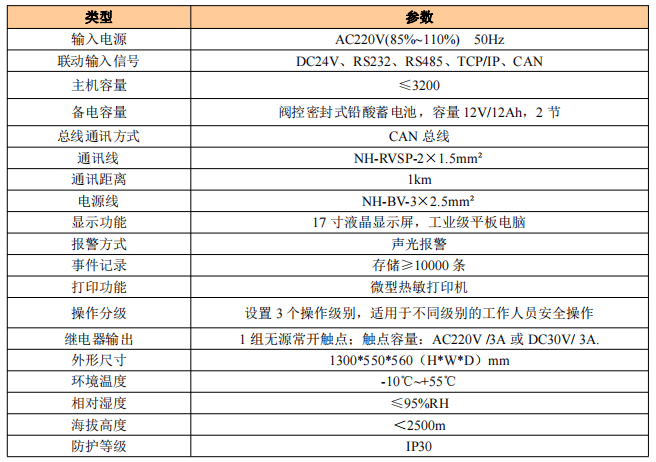

3、A-C-A100/B3消控室消防應急照明控制器產品參數
4、A-C-A100/B3消控室消防應急照明控制器設備組成
4.1主要參數及組成部件
①主控單元：工業級平板電腦，配有觸摸顯示屏，WinXP 操作系統；
② 輸入輸出：內置公司開發的智能 DCMOD 模塊，具有 1 路輸入輸出；
③ 聲光報警器：內置喇叭、LED 指示燈；
④ 備用電源：2 節 12V/12Ah 的免維護蓄電池。

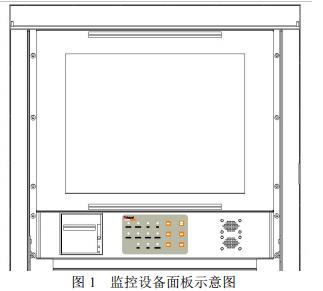

4.2面板元件布置及功能說明 A-C-A100 監控設備面板布置如圖 1 所示:

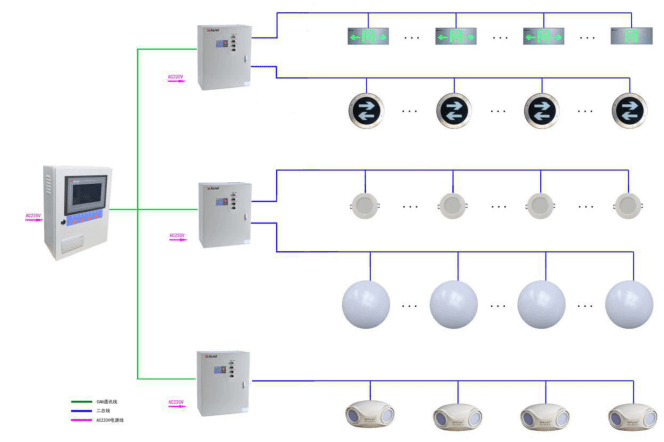

5.系統示意圖

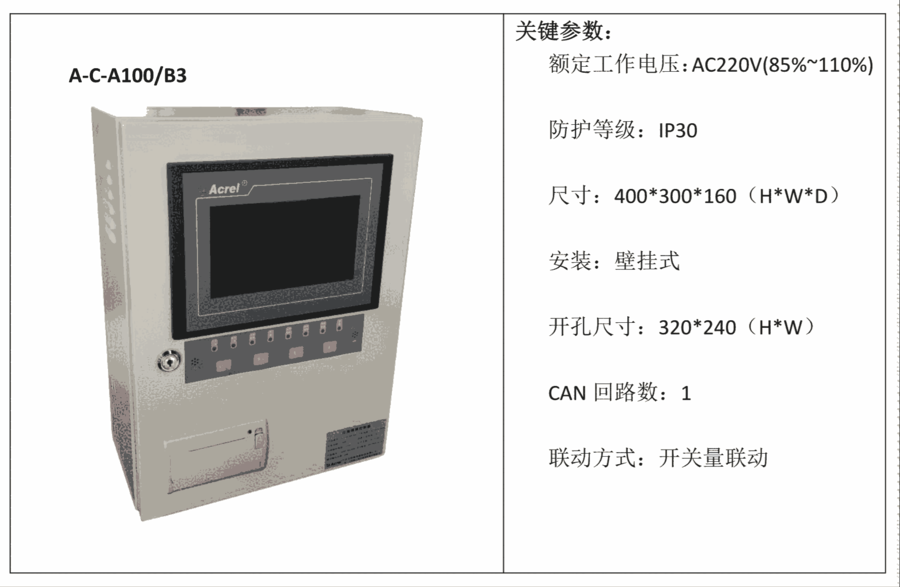

6.設備尺寸及接線
