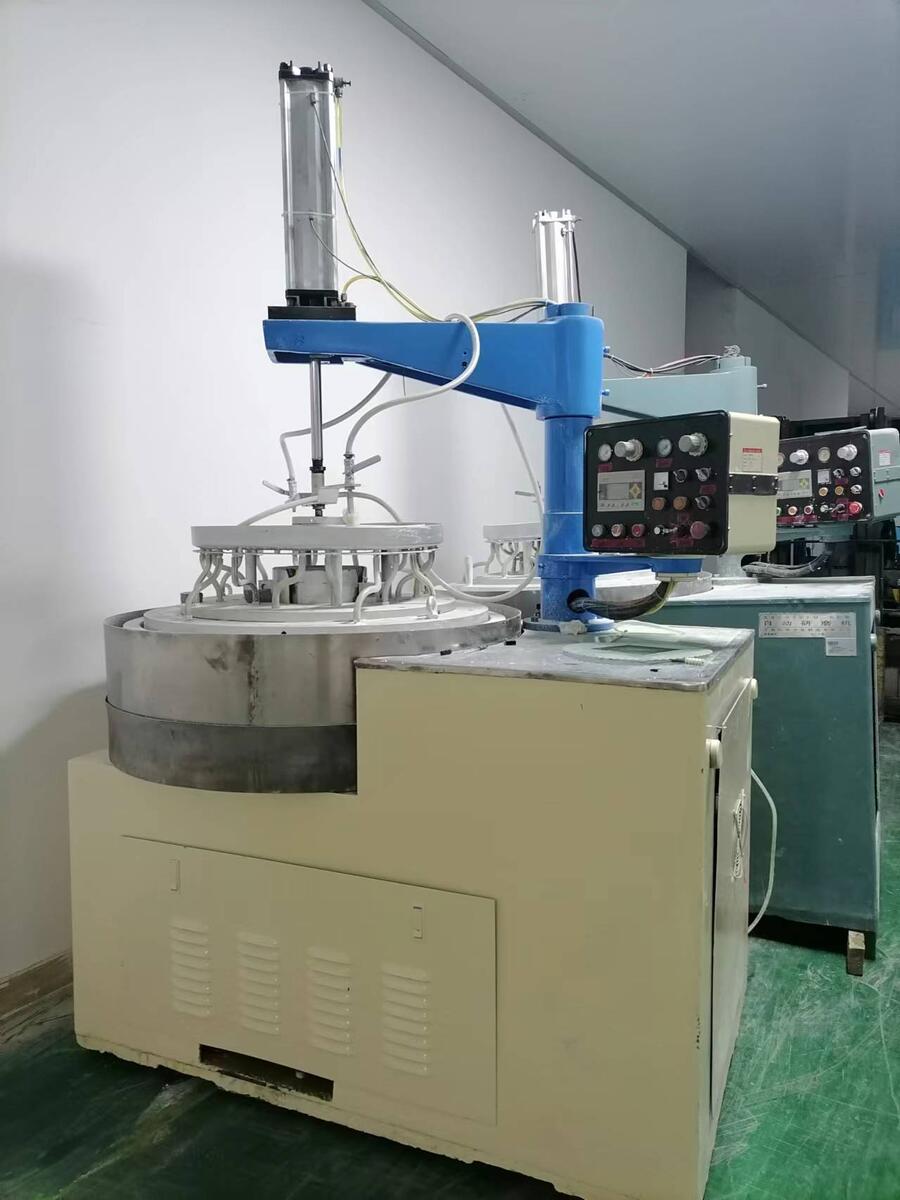

主要用途：
該機用于閥板、閥片、磨擦片、剛性密封圈、氣缸活塞環、油泵葉片等金屬零件，以及硅、鍺、石英晶體、玻璃、陶瓷、藍寶石、砷化碳、鐵氧體、鈮酸鋰等非金屬硬脆性材料制作的薄片零件的雙面研磨和拋光。
主要特點：
（1）本機床屬于4道行星輪系運動原理的研磨機床。
（2）（2）本機主傳動部件中的太陽輪設有兩段變速裝置，通過變速氣缸推動撥叉可以獲得太陽輪的高低兩個轉速。
（3）（3）采用變頻器調速，起動及停車平穩、無沖擊。
（4）（4）采用計時控制，當機器達到預置的研磨時間時，即自動停機，同時本機床具有工件盤數計數功能，能記錄每班的工作效率。
（5）（5）本機床備有對工件加壓研磨的可變加壓機構。
（6）（6）本機配有安全自鎖氣缸。
（7）（7）采用PLC控制，控制方式靈活可靠。
（8）（8）用文本顯示器顯示報警和機床狀態的實時信息；界面友好，信息量大。
（9）（9）控制元器件均采用24VDC電源，提高了機床的安全性。
|
項目 |
單位 |
參數 |
|
上、下研磨盤尺寸（外徑×內徑×厚度） |
mm |
Φ860×Φ280×35/33 |
|
四個修正輪尺寸 |
mm |
厚度δ=20，英制:Φ328 齒數153，DP=12 |
|
游星輪 |
piece |
5 |
|
加工件最小厚度 |
mm |
0.3 |
|
加工件最大尺寸 |
mm |
Φ280（直線/線對角）Dia. 280 |
|
被加工件精度 |
mm |
0.006 |
|
整盤工件厚度尺寸精度 |
mm |
＜0.01 |
|
被加工件加工表面粗糙度 |
|
＜Ra0.2μm，拋光件Ra0.025μm |
|
下研磨盤轉速 |
|
0-52rpm/min（無級調速） |
|
主電機 |
rpm |
11kw，125-1250（無級調速） |
|
外形尺寸 |
mm |
1620×1150×2690 |
|
設備質量 |
kg |
3000 |
該設備可加工工件包括閥板、閥片、磨擦片、剛性密封圈、氣缸活塞環、油泵葉片、硅、鍺、石英晶體、玻璃、陶瓷、藍寶石、砷化碳、鐵氧體、鈮酸鋰等，如：
