概述

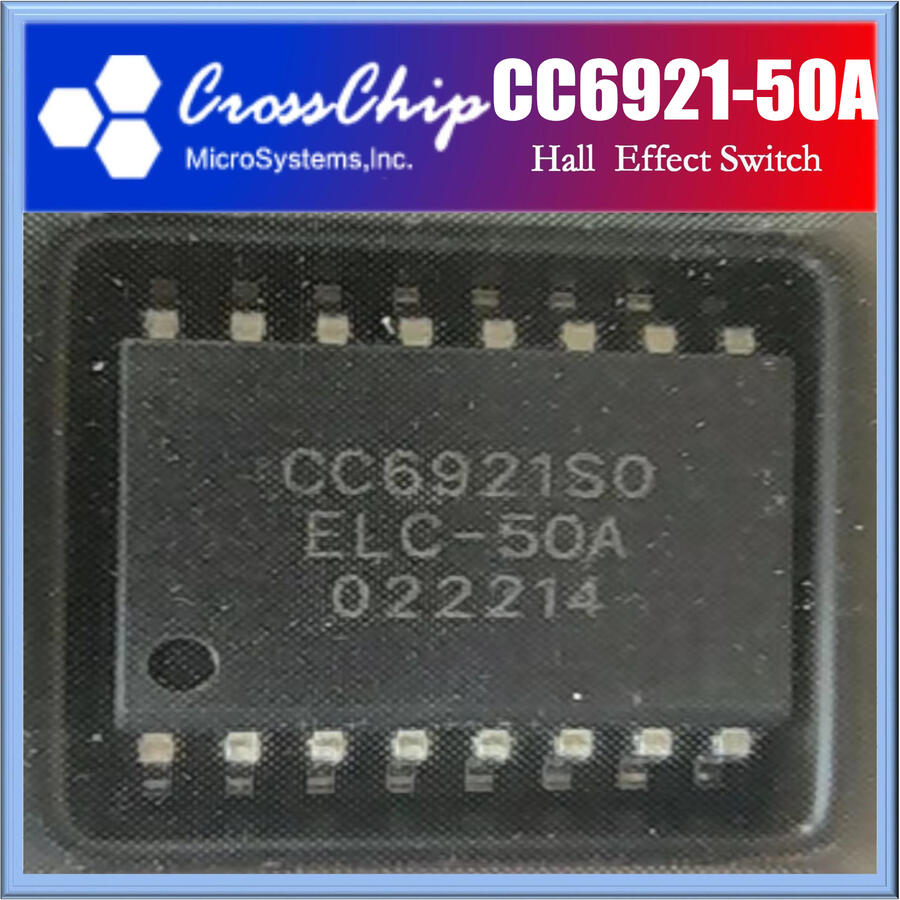

CC6921是一款高性能霍爾效應電流傳感器，能夠更為有效的測量直流或交流電流，并具有精度高、出色的線性度和溫度穩定性，廣泛應用于工業、消費類及通信類設備。
CC6921內部集成了一顆高精度、低噪聲的線性霍爾電路和一根低阻抗的主電流導線。輸入電流流經內部的0.6mΩ導線，其產生的磁場在霍爾電路上感應出相應的電信號，經過內部處理電路輸出電壓信號，使得產品易于使用。低阻抗的導線可最大限度減少功率損耗和熱散耗，內部固有絕緣在輸入電流路徑與二次側電路之間提供了800Vrms的基本工作隔離電壓和3750V (AC) 絕緣耐壓。線性霍爾電路采用先進的BiCMOS制程生產，包含了高靈敏度霍爾傳感器組件、共模磁場抑制電路、溫度補償單元、振蕩器、動態失調消除電路和放大器輸出模塊。在無電流的情況下，靜態輸出為50%VCC。
在電源電壓5V條件下，輸出可以在0.2~4.8V之間隨磁場線性變化，線性度可達0.1%。CC6921內部集成的差分共模抑制電路可以讓芯片輸出不受外部干擾磁信號影響；集成的動態失調消除電路使IC的靈敏度不受外界壓力和IC封裝應力的影響。
CC6921提供SOP16封裝，工作溫度范圍為-40至+125°C，符合RoHS相關規定要求。
特性
◆提供0.5VCC 零電流基準輸出，提供更加靈活的應用模式
◆測量范圍寬，10A,20A,30A,40A,50A,65A多種量程可選
◆1.2MHz斬波頻率，高帶寬，低噪聲，單端模擬輸出
◆隔離耐壓高，導線引腳到信號引腳有3750V (AC)的安全隔離電壓
◆低損耗，導線電阻0.6mΩ
◆帶寬高，可達250kHz，階躍響應時間1.2us
◆常溫誤差1%，全溫度范圍內誤差±3%
◆溫度穩定性好，采用專LI的溫度補償電路
◆差分霍爾結構，抗外部磁干擾能力強
◆抗機械應力，磁參數不會因?yàn)槭芡饨鐗毫Χ?br />
◆ESD (HBM) 4000V
應用
◆電機控制
◆負載監測系統
◆開關電源
◆過流故障保護
