杭州聚同電子桌面式靜電放電試驗臺廠家直銷
JTONE品牌桌面式靜電放電試驗臺遵循IEC61000-4-2和GB/T17626.2靜電放電抗擾度試驗標準，可提高靜電放電試驗的重復性與可比性。靜電試驗臺也可用于IEC61000-4-4和GB/T17626.4電快速瞬變脈沖群抗擾度試驗。
主要特征:
這套試驗配置是針對靜電放電試驗專門設計的，符合IEC61000-4-2和GB/T17626.2標準的要求，對提高靜電放電試驗的重復性和可比性有重要作用。根據被試設備不同，靜電放電試驗有臺式和落地兩種配置，ESD-DESK則是兩種配置的組合。本配置還可以用于其他抗擾度試驗。

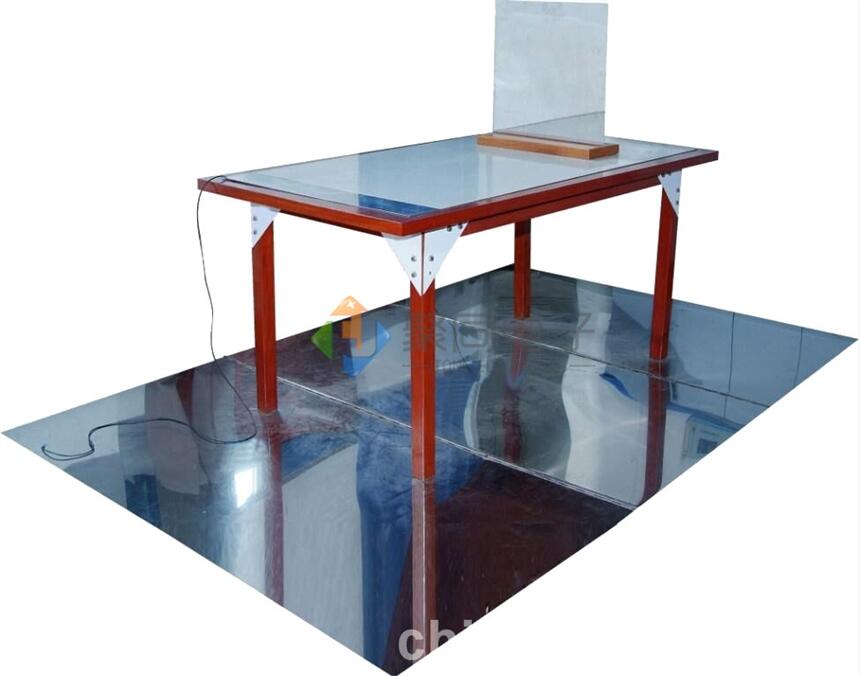

桌面式靜電放電試驗臺ESD-DESK-A
◆組成：桌面式
◆桌面式配置：垂直耦合板（含支撐座）、絕緣襯墊、水平耦合板、試驗桌、參考接地板、電阻電纜
落地式靜電放電試驗臺ESD-DESK-B
◆組成：落地式
◆落地式配置：垂直耦合板（含支撐座）、絕緣基座、參考接地板、電阻電纜
組合式靜電放電試驗臺ESD-DESK-AB
◆組成：桌面式+ 落地式
◆桌面式配置：垂直耦合板（含支撐座）、絕緣襯墊、水平耦合板、試驗桌、參考接地板、電阻電纜
◆落地式配置：垂直耦合板（含支撐座）、絕緣基座、參考接地板（與桌面式共用）、電阻電纜
技術參數:
|
臺式設備 |
規格 |
落地設備 |
規格 |
|
試驗臺 |
1700×900×800mm |
絕緣支座 |
1100×800×100mm |
|
參考接地板 |
2700×1800×1.5mm |
參考接地板 |
2700×1800×1.5mm |
|
垂直耦合板 |
500×500×1.5mm |
垂直耦合板 |
500×500×1.5mm |
|
水平耦合板 |
1600×800×1.5mm |
垂直耦合座 |
500×500×1200mm |
|
帶電阻的電纜線 |
470kΩ*2 |
帶電阻的電纜線 |
470kΩ*2 |
