鎖存霍爾開關，又稱雙極霍爾開關，對磁鐵的南極和北極都有感應。同全極霍爾的區別在于，雙極鎖存霍爾的狀態在磁場強度為零時，輸出可以保持觸發時的狀態不變。當不同極性的磁場達到BOP工作點后，輸出狀態會翻轉。HS6101都屬于鎖存霍爾類型，兩者的差異在于HS6101是OD輸出，HS6101是內置上拉電阻輸出，其他特性一致。兩者都適用于三相無刷電機，水流測速檢測，流量傳感器等應用。下面介紹以HS6101為主。

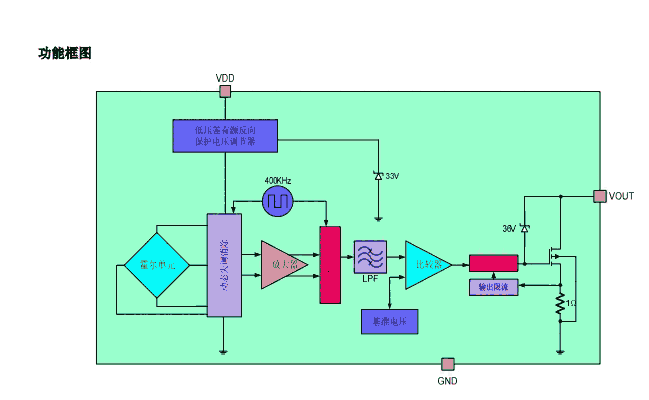

? ? ? ?HS6101 是一個鎖存型的霍爾效應開關IC，采用先進的BiCMOS制程制造，具有優異的溫度穩定性和很高的抗機械應力性能，產品工作溫度可以達到150℃。HS6101采用動態失調消除技術以及芯進電子專利保護的溫度補償技術，大幅降低了由于封裝應力，環境溫度變化等因素造成的失調電壓，使產品磁靈敏度持高度的一致性。HS6101?包含穩壓輸出模塊，霍爾薄片，信號放大模塊，動態失調消除模塊以及帶有限流保護的功率輸出級。當磁場南極靠近芯片標識面，磁場強度達到閾值時，功率管導通，HS6101打開。當磁場北極靠近芯片標識面，磁場強度達到閾值時，功率管截止，HS6101關斷。內置的穩壓輸出電路模塊可以讓芯片工作在4.5V至24V電源電壓范圍。
HS6101提供TO-92S和TSOT23-3兩種封裝，均為符合RoHS規范，產品的使用環境溫度范圍為-40~150℃。
?
