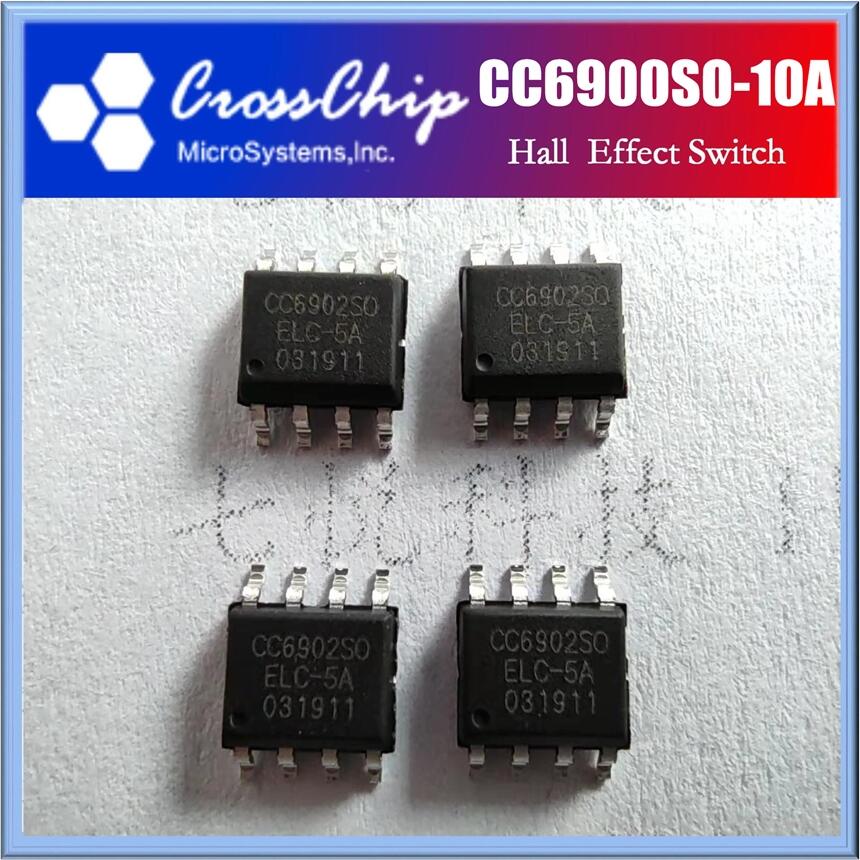

深圳七悅科技為你優選海量完整的戶外電源霍爾電流傳感器CC6900SO-10A，支持珠海在線實時詢價。
單芯片霍爾效應電流傳感器
概述
CC6900 是一款高性能單端輸出的線性電流傳感器，可以更為有效的為交流（AC）或者直流（DC）電流檢測方案，廣泛應用于工業，消費類及通信類設備。
CC6900 內部集成了一顆高精度，低噪聲的線性霍爾電路和一根低阻抗的主電流導線。當采樣電流流經主電流導線，其產生的磁場在霍爾電路上感應出相應的電信號，經過信號處理電路輸出電壓信號，使得產品更易于使用。線性霍爾電路采用先進的 BiCMOS 制程生產，包含了高靈敏度霍爾傳感器，霍爾信號，高精度的霍爾溫度補償單元，振蕩器，動態失調消除電路和放大器輸出模塊。在無磁場的情況下，靜態輸出為 50%VCC。
在電源電壓 5V 條件下，OUT 可以在 0.2~4.8V 之間隨磁場線性變化，線性度可達 0.1%。CC6900 內部集成的動態失調消除電路使 IC 的靈敏度不受外界壓力和 IC 封裝應力的影響。
CC6900 提供 SOP8 封裝，工作溫度范圍-40~125°C。
特性
u 靜態共模輸出點為 50% VCC
u 測量范圍寬，5A/10A/20A/30A
u 1MHz 斬波頻率，高帶寬，低噪聲，單端模擬輸出
u 導線引腳到信號引腳有 100V 的安全隔離電壓范圍
u 低功耗
u 常溫誤差 1%，全溫誤差 3%
u 溫度穩定性好，內部采用了芯進專利的霍爾電路和溫度
補償電路
u 抗干擾能力強
u 抗機械應力，磁參數不會因為受外界壓力而偏移
u ESD (HBM) 6000V
應用
u 電機控制
u 負載監測系統
u 開關電源
u 過流故障保護
