產品介紹：
一，靶標應用領域

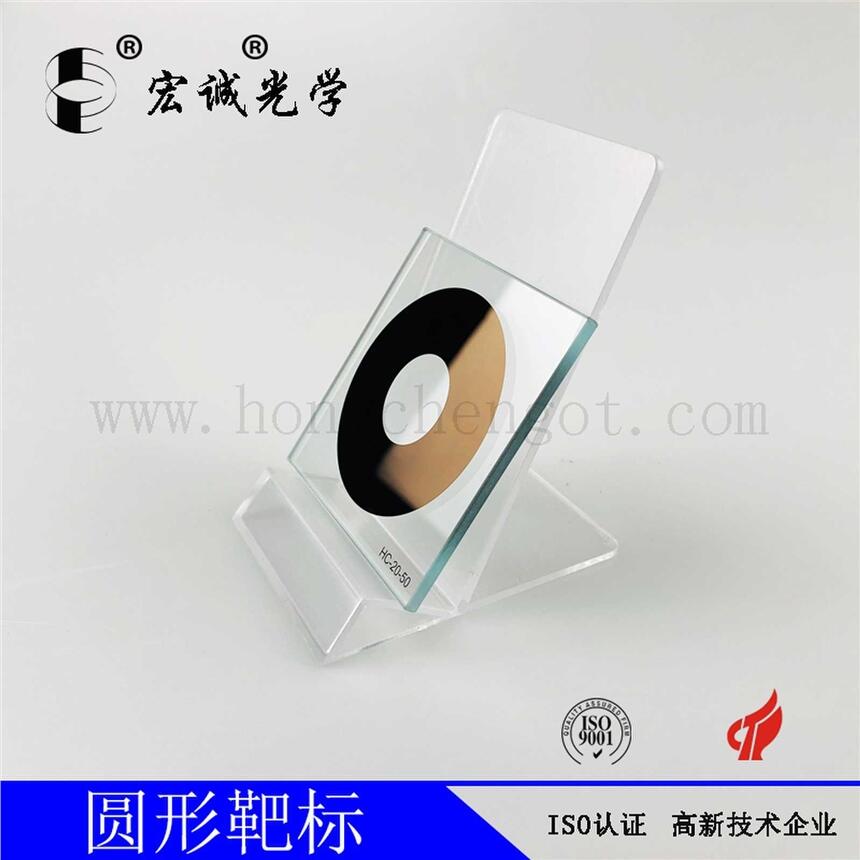

影像儀圓形靶標作為檢測影像測量儀測量精度的重要工具之一，即儀器測量工件前對儀器進行校對，以此標準片作為標準樣品，根據距離對應關系，來得到標準數值。儀器校準后方可進行測量，得到準確數值。
@13723521401
1. 標準直徑（0.1-1）mm 圓度(0.5-1)um的圓形靶標，用于測量影像測量探測誤差、影像側頭變倍探測誤差
（影像測量儀項目）
2.標準直徑（20~50）mm ，圓度不超過1/4 MPEP的圓形靶標，用于測量二維探測誤差（三坐標、影像測量儀項目）
3.均符合JJF1318-2011 中國計量院檢測規程
二，產品用途：
用于測量儀器在測量的時候進行標準化校準。即儀器測量工件前對儀器進行校對，以此標準片作為標準樣品，根據距離對應關系，來得到標準數值。儀器校準后方可進行測量，得到準確數值。具體用于測量二維探測誤差（三坐標、影像測量儀項目），靶標均符合JJF1318-2011 中國計量院檢測規程。
溫馨提示：前置光源請選擇陶瓷材質標定板，避免反光，背光源可選擇光學玻璃材質！此產品材質為光學玻璃材質，屬于反光材質，若需要漫反射材質 請聯系客服！光學玻璃材質容易劃傷損壞 所以不外借樣品，非質量問題恕不退換，請親們慎重選擇！！
眾所周知，在測量、攝影測量、三維重建等機器視覺應用中，需要使用校準板。因?yàn)樾?zhǔn)板的主要功能是糾正鏡頭畸變，確定物理尺寸和像素之間的轉換關系，確定空間物體表面某一點的三維幾何位置與圖像中相應點之間的關系，從而建立相機成像的幾何模型。那么你知道如何選擇校準板嗎？
標定板的選：
1.選擇標定板尺寸:
根據視場大小選擇合適的標定板 , halcon文檔中建議標定板圖案尺寸至少大于1/4視場 ,小于整個視場 ,拍攝15-20幅標定圖像；建議標定板圖案大于1/3視場 ,小于整個視場 ,標定圖像的數量取決于要求；halcon12版標定板 ,建議標定板圖案大于視場區域，5幅左右的不同姿態標定圖像； halcon目前12版標定板只支持halcon12 ,但halcon12版軟件可以使用之前版本的標定板。
2.選用標定板材料：
請選擇陶瓷/金屬標定板作為前置光源，以避免反射。 光學玻璃材料可用于背光源。
3.選擇標定板圖紙內容:
上述材料應附在校準板圖紙的內容上：精度、形狀尺寸公差、厚度、生產效果圖（正負板等）、詳細信息CAD圖紙(圖紙不要畫比例圖)。
