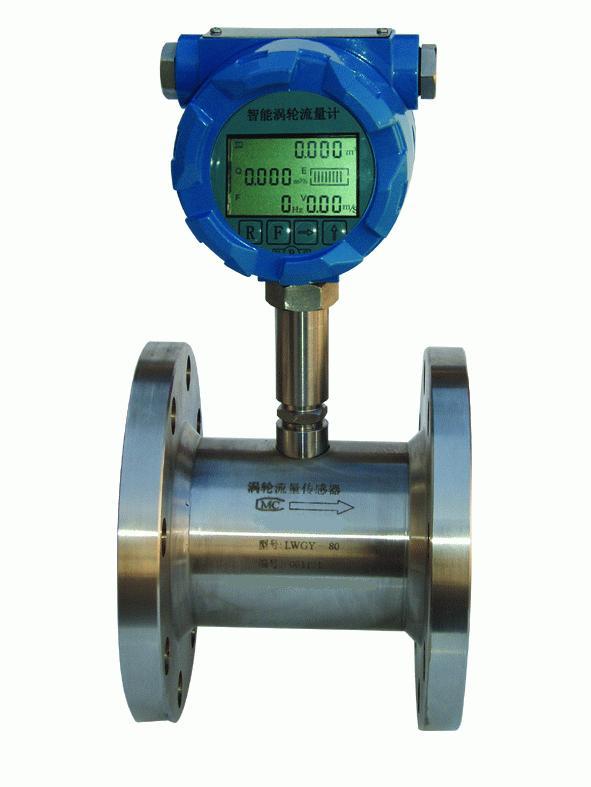

一、流量變送器概述
HQLWGY系列流量變送器也就是渦輪流量傳感器是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
二、渦輪流量傳感器產品特點
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、流量變送器基本參數與技術性能
1.技術性能：表1
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
|
精度等級
|
±1%R、±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
輸出信號
|
脈沖頻率信號，低電平≤0.8V 高電平≥8V
|
|
供電電源
|
+12VDC 、+24VDC（可選）
|
|
信號傳輸線
|
STVPV3×0.3（三線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
豪斯曼接頭
|
|
防爆等級
|
非防爆產品
|
|
防護等級
|
IP65
|
|
儀表口徑
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力（MPa）
|
特制耐壓等級（MPa）（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
|
HQLWGY□
|
□□□
|
□
|
□
|
□
|
說???????????明
|
|
類
型
|
HQLWGY |
|
|
|
|
基本型，+5-24DCV供電，
|
| HQLWGB |
|
|
|
|
4~20mA兩線制電流輸出，遠傳変送型
|
|
| HQLWY |
|
|
|
|
電池供電現場顯示型
|
|
| HQLWYA |
|
|
|
|
現場顯示/4~20mA 兩線制電流輸出
|
|
|
公
稱
通
徑
|
4
|
|
|
|
4mm，普通渦輪流量范圍0.04~0.25m3/h
寬量程渦輪為0.04~0.4m3/h
|
|
|
6
|
|
|
|
6mm，普通渦輪流量范圍0.1~0.6m3/h
寬量程渦輪為0.06~0.6m3/h
|
||
|
10
|
|
|
|
10mm，普通渦輪流量范圍0.2~1.2m3/h
寬量程渦輪為0.15~1.5m3/h
|
||
|
15
|
|
|
|
15mm，普通渦輪流量范圍0.6~6m3/h
寬量程渦輪為0.4~8m3/h
|
||
|
25
|
|
|
|
25mm，普通渦輪流量范圍1~10m3/h
寬量程渦輪為0.5~10m3/h
|
||
|
40
|
|
|
|
40mm，普通渦輪流量范圍2~20m3/h
寬量程渦輪為1~20m3/h
|
||
|
50
|
|
|
|
50mm，普通渦輪流量范圍4~40m3/h
寬量程渦輪為2~40m3/h |
||
|
80
|
|
|
|
80mm，普通渦輪流量范圍10~100m3/h
寬量程渦輪為5~100m3/h
|
||
|
100
|
|
|
|
100mm，普通渦輪流量范圍20~200m3/h
寬量程渦輪為10~200m3/h
|
||
|
150
|
|
|
|
150mm，普通渦輪流量范圍30~300m3/h
寬量程渦輪為15~300m3/h
|
||
|
200
|
|
|
|
200mm，普通渦輪流量范圍80~800m3/h
寬量程渦輪為40~800m3/h
|
||
|
防
爆
|
|
|
|
無標記，為非防爆型
|
||
|
B
|
|
|
防爆型
|
|||
|
精度
等級
|
A
|
|
精度0.5級
|
|||
|
B
|
|
精度1級
|
||||
|
渦輪
類型
|
A
|
寬量程渦輪
|
||||
|
B
|
普通渦輪
|
|||||
