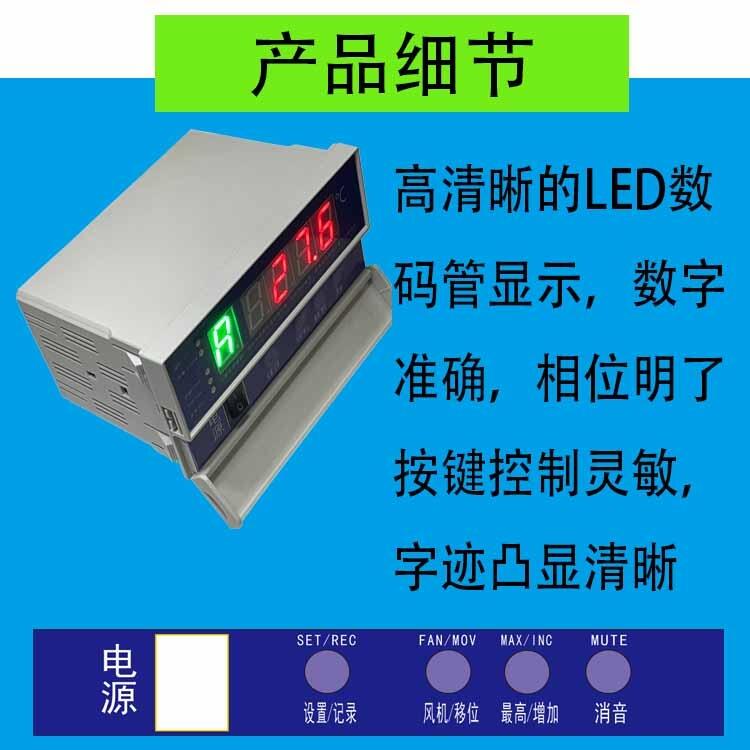

BWD-4K-C干式變壓器溫控儀廠家直供
BWD-4K-C干式變壓器溫控儀主要參數
1、使用條件
環境溫度 -10℃~+55℃
相對溫度 5~95%
大氣壓 60~160Kpa
工作電壓 AC170~AC250V(48~60Hz)
2、測量范圍 -40.0~200℃
3、分辨率 0.1℃
4、測量精度 ±1℃
5、控制精度 ±1℃
6、功耗 <8VA
7、重量 <1Kg
8、傳感器參數 Pt100
9、抗干擾性能 符合JB/T7631標準
10、觸點容量
風機 AC125/10A或AC220/7A 三組(選配)
或單相有源風機AC220/21A 一組
超溫報警 AC125/10A或AC220/7A 一組
超溫跳閘 AC125/10A或AC220/7A 一組
11、儀表外型尺寸 80×160×134mm
嵌裝開孔尺寸 154×77mm
1、檢測并巡回顯示三相線包繞組溫度或只顯示三相線包繞組中溫度高的一相繞組溫度。巡回顯示時每相顯示約8秒。
2、故障聲光報警:傳感器故障時相應的A、B、C相指示燈亮，同時風機啟動，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X-HO或X-LO，X表示出現故障相位。
3、風機啟動和關閉功能:當三相線包繞組中有一相溫度到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當三相線包線組中沒有一相溫度大于設定的風機關閉溫度值時風機自動關閉。
4、超溫報警功能:當三相線包線組中有一相溫度達到設定的超溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子(平時這兩個端子間是斷開的，報警時就會接通)提供一個開關信號，給遠方的控制柜發出聲光報警。
5、自動跳閘功能:當三組線包繞組中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子(平時兩個端子間是斷開的，跳閘時這兩個端子口就會接通)，以提供一個開關信號給遠方的控制柜，啟動跳閘電路。(為防止因偶然因素觸發跳閘特設有約5S延時)。
6、手動啟動關閉風機功能:按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動風機啟動沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。
7、風機定時檢測功能:為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。
8、控制功能自檢:可模似輸入溫度信號而使溫控器作相應的控制。
9、"黑匣子"功能:可記錄溫控器斷電時刻的三相線包繞組溫度，以及本機的工作狀態。
醴陵華科電子廠是一家專業生產變壓器溫度控制器的廠家，廠家自主研發的干式變壓器溫控器與油浸變壓器溫控器受到行業的廣泛好評
