深圳FSQ40信號分析儀FSQ40

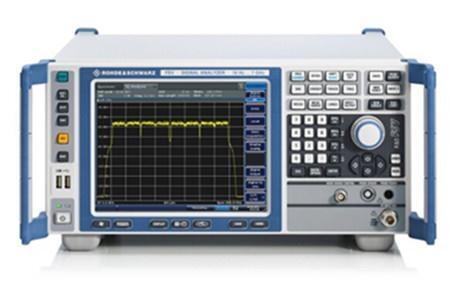

羅德與施瓦茨 FSQ40 頻譜分析儀
Rohde&Schwarz FSQ40 40G頻譜分析儀/信號分析儀20Hz-40GHz
品牌：德國羅德與施瓦茨(ROHDE/SCHWARZ)
R&SFSQ可以提供120MHz的解調帶寬，同時能提供頻譜儀的動態范圍，是集頻譜儀和矢量信號分析儀功能為一身的
儀器。
頻率范圍：從20Hz開始，分別到3.6 GHz, 8 GHz, 26.5 GHz,和40 GHz
擁有頻譜儀具有的動態范圍
三階互調截?cái)帱c(diǎn)（TOI）：典型值+25 dBm
1dB壓縮點：典型值+13dBm
WCDMA鄰信道泄漏功率（ACLR）
動態范圍為84 dB（打開噪聲修正之后）
標配解調帶寬為28MHz（可以擴充到120MHz）
IQ存儲容量為16Msample
提供多種應用固件選件（包括各種通訊標準的碼域、調制域測量）：
Bluetooth®
GSM/EDGE
3GPPWCDMA,
HSDPA,
TD-SCDMA
CDMA2000®,1
xEV-DV,
1xEV-DO
WLAN802.11a/b/g/j
通用矢量信號分析功能
深圳FSQ40信號分析儀FSQ40
羅德與施瓦茨 FSQ40 頻譜分析儀特征：
提供*的檢波器選擇：
Max, Min-,Auto-Peak, Sample, RMS, Average, Quasi-Peak
提供高達100001個點的雜散測量功能：
可以定義每一段的掃描參數
顯示掃描的頻譜結果
可以列出每一段雜散的峰值點
信道/鄰信道/快速鄰信道功率測量：預置各種通訊標準
鄰信道/多載波鄰信道功率測量：可以測量12個鄰信道，支持大保持功能
WCDMA鄰信道泄漏功率（ACLR）
動態范圍為84 dB（打開噪聲修正）
4載波情況下為77dB
支持三階互調截?cái)帱c(diǎn)（TOI）測量
諧波失真測量
FFT基帶分析
支持互補累積分布函數（CCDF和幅度概率分布函數（APD）測量(Y軸單位可以是%)
評估信號幅度統計特性的功能（例如在340ms內測量106個采樣點）
分辨率帶寬濾波器（RBW）特性：
34種標準濾波器（10Hz到50MHz）
39種信道濾波器（100 Hz 到5 MHz）
根升余弦（RRC）
濾波器(IS-136, WCDMA )
標準EMI濾波器
FFT濾波器：1 Hz到30 kHz
5極點濾波器
步進為5dB的衰減器設置
可選配電子衰減器和預放
中頻功率觸發的靈敏度可達-50dBm（指的是混頻器電平）
支持門限觸發（Gated trigger）
提供各種標記點（Marker）選擇：標記點支持相位噪聲、n dB down / n dB up, 峰值表格（Peak list）
內置跟蹤源，支持功率掃描
可以控制外部源
支持通過外部混頻器擴展頻率范圍，并且可以調節偏置支持IQPolar模式（射頻和基帶車是同時進行）
與HP859x/8566/8591E/71100C/71200C/71209C兼容的GPIB指令集
與FSEx/FSIQ兼容的GPIB指令集
支持VXI-11遠程控制
極快速GPIB控制模式下，可以支持列表掃描模式（Listmode）內置以太網接口（100 baseT）21 cm 彩色SVGA TFT顯示屏
基于WINOOWs XP嵌入式操作系統
測量結果易于歸檔
支持遠程桌面控制（Remotedesktop）
廣泛的兼容性（支持各種打印機、網絡設置）
提供多種應用固件選件，包括各種通訊標準的碼域、調制域測量，標配16Msample IQ存儲器，
可以擴展705Msample，用于記錄長達好幾秒的信號：
Bluetooth®
GSM/EDGE
3GPPWCDMA,
HSDPA
TD-SCDMA
CDMA2000®,
1xEV-DV,
1xEV-DO
WLAN802.11a/b/g/j
WiMAX
通用矢量信號分析功能噪聲系數和增益測量
FM/PM/AM 解調測量
相位噪聲測量可以配備R&S功率探頭NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z91以及外部功率計R&S NRVD, HP EPM, HP 437B, HP438A 和功分器
深圳FSQ40信號分析儀FSQ40
技術指標：
頻率范圍：FSQ3: 20 Hz to 3.6 GHz FSQ8: 20 Hz to 8 GHz FSQ26: 20 Hz to 26.5 GHz FSQ40: 20 Hz to 40 GHz
射頻性能：顯示平均本地噪聲：-158 dBm(歸一化到1 Hz) 相位噪聲：-123 dBc / Hz 在10 kHz偏移處，CF 640 MHz 相位噪聲：-160 dBc / Hz 在10 kHz偏移處，CF 640 MHz 三階互調截?cái)帱c(diǎn)（TOI）：典型值+25 dBm 分辨率帶寬：1 Hz 到50 MHz 1dB壓縮點：典型值+13dBm WCDMA鄰信道泄漏功率（ACLR）動態范圍為77.5 dB，打開噪聲修正之后可達84 dB4載波情況下ACLR為77dB（有噪聲修正）
精度：到3.6GHz的總電平不確定度為0.3dB相對功率測量，到-70dB時的線形度誤差小于0.1dB
IQDownconverter 中頻A/D轉換的精度為14bit，采樣率81.6MHz（中頻頻率為20.4MHz）中頻A/D轉換的精度為8bit，采樣率326.4MHz（加選件FSQ-B72，中頻頻率為404MHz）射頻解調帶寬28MHz（可擴展為120MHz）無雜散動態范圍SFDR > 80 dB IQ存儲器容量為2x16M采樣點，通過GIPB或LAN輸出采樣率：連續可設置從10KHz到81.6MHz
Speed 頻域掃描時間小為2.5ms時域掃描時間小為1 μs遠程控制模式每秒能進行70次測量（包括通過GPIB總線傳輸數據的時間）手動模式每秒能進行80次測量（屏幕刷新）
深圳FSQ40信號分析儀FSQ40
FSU3 20 Hz to3.6 GHz
FSU8 20 Hz to 8GHz
FSU26 20 Hz to26.5 GHz
FSU46 20 Hz to46 GHz
FSU50 20 Hz to50 GHz
FSU67 20 Hz to67GHz
FSP3：9KHz - 3GHz
FSP7：9KHz - 7GHz
FSP13：9KHz - 13.6GHz
FSP30：9KHz - 30GHz
FSP40：9KHz - 40GHz
R&S FSW8：2 Hz 至 8 GHz
R&S FSW13：2 Hz 至 13.6 GHz
R&S FSW26：2 Hz 至 26.5 GHz
R&S FSW43：2 Hz 至 43.5 GHz
R&S FSW50：2 Hz 至 50 GHz
R&S FSW67：2 Hz 至 67 GHz
R&S FSW85：2 Hz 至 85 GHz
R&S FSV3 信號分析儀 10Hz到3.6GHz
R&S FSV7 信號分析儀 10Hz到7GHz
R&S FSV13 信號分析儀 10Hz到13.6GHz
R&S FSV30 信號分析儀 10Hz到30GHz
R&S FSV40 信號分析儀 10Hz到40GHz 帶寬10MHz
R&S FSV40 信號分析儀 10Hz到40GHz
深圳FSQ40信號分析儀FSQ40
28 MHz 信號分析帶寬
相位噪聲：典型值 –133 dBc (1 Hz) 在 10 kHz 載波偏移，載波頻率 500 MHz
失真：1赫茲
參考頻率：老化：1 x 10–7/年，使用 R&S?FSU-B4 選件：2 x 10–8
DANL 前置放大器開啟 (R&S?FSU-B25)，1 GHz，1 Hz RBW：–162 dBm
前置放大器打開時顯示的平均噪聲電平 (R&S?FSU-B24)，26 GHz，10 Hz RBW：典型值。–166 dBm
跡線檢測器：峰值、自動峰值、采樣、RMS、平均值、準峰值
總測量不確定度，f < 3.6 GHz：0.3 dB
顯示線性度：0.1 dB（0 dB 至 –70 dB）
接口：GPIB或LAN接口
采樣率：可編程：10 kHz 至 81.6 MHz，步長為 0.1 Hz
ADC分辨率：14位
I/Q 存儲器：I 和 Q 數據各 16 Msample
阻抗：50Ω
連接器：測試端口適配器 2.92 mm (K)/N 母頭
衰減器設置范圍：0 dB 至 75 dB，步長為 5 dB
顯示屏：21 cm LC TFT 彩色顯示屏 (8.4")
分辨率：800×600像素（SVGA分辨率）
像素失效率：< 1 × 10–5
大容量存儲器：硬盤、USB 閃存盤（未提供）
數據存儲：> 500 個儀器設置和軌跡
交流電源：100 V 至 240 V，3.1 A 至 1.3 A；50 Hz 至 400 Hz，防護等級 I 至 VDE 411
功耗：典型值 150伏安
符合EN 61010-1、IEC 61010-1、UL 61010-1、CAN/CSA-C22.2 No. 61010-1-4
測試標志：VDE、GS、CSA、CSA-NRTL
