RS FSW26使用參數說明
FSW26 信號與頻譜分析儀
以及可用性方面樹立標準
R&S FSW8：2 Hz 至 8 GHz
R&S FSW13：2 Hz 至 13.6 GHz
R&S FSW26：2 Hz 至 26.5 GHz
R&S FSW43：2 Hz 至 43.5 GHz
R&S FSW50：2 Hz 至 50 GHz
R&S FSW67：2 Hz 至 67 GHz
R&S FSW85：2 Hz 至 85 G
RS FSW26使用參數說明
主要特點
市面上具備出色相位噪聲和靈敏度的產品
2 GHz 內部分析帶寬，與 R&S?RTO2064 示波器結合使用時可達 5 GHz
800 MHz 實時分析帶寬
SCPI 記錄器簡化代碼生成
全新扁平化 Windows 10 設計和多點觸控手勢支持

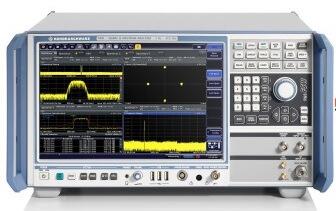

R&S?FSW 信號與頻譜分析儀
高性能 R&S?FSW 信號與頻譜分析儀專為滿足嚴苛的客戶需求而開發。該分析儀具有低相位噪聲、寬分析帶寬以及操作簡單直觀的特點，方便輕松、快速地測量。
在 EuMW 2017 上展示毫米波范圍內的寬帶信號分析
在 2017 年紐倫堡歐洲微波周上，羅德與施瓦茨展示了 5 GHz 信號分析帶寬。R&S?FSW85 信號與頻譜分析儀新增高達 90 GHz 的頻率擴展選件以及工作范圍為 1 GHz 至 85 GHz 的 R&S?HA-Z24E 外部前置放大器，非常適用于分析寬帶信號，例如汽車電子雷達 FMCW 線性調頻信號、IEEE 802.11ay 信號以及 5G 候選波形。
在 GSMA MWC 2017 上*展示了 5G 信號生成及分析
在 2017 年巴塞羅那 GSMA 移動大會上，羅德與施瓦茨展示了 28 GHz 頻率下的 5G 組件特性。R&S?SMW200A 矢量信號發生器支持符合 28 GHz 準 5G 規范的信號生成。它與支持 1.2 GHz 內部分析帶寬的 R&S?FSW 信號與頻譜分析儀結合使用，非常適用于 28 GHz 功率放大器研發等深度組件特性測量。
R&S FSW高分辨率多點觸控顯示屏支持手勢操作，采用扁平化 Windows 10 設計 在不同窗口中同時顯示
多種測量，輕松說明結果 嵌入式 SCPI 記錄器可簡化自動化遠程控制測量的代碼生成 在 5G 開發方面
深度 5G 物理層信號分析 R&S®FSW 內部分析帶寬高達 2 GHz 并且可擴展，能夠捕獲下行鏈路
信號的完整帶寬，并評估整體系統。 R&S®FSW-K144 和 R&S®FSW-K145 選件涵蓋下行鏈路和上行鏈路中
的 3GPP 5G NR 帶內測量?？煞治雒總€(gè)信號子幀并提供廣泛的測量結果，包括不同通道和信號的 EVM、
頻率和功率。 廣泛的雷達分析功能快速的雷達信號分析 R&S®FSW 具備較高的分析帶寬（內部分析
帶寬高達 2 GHz，與 R&S®RTO2064 示波器結合使用時可達 5 GHz），并提供用于雷達測試的重要分析
功能。 R&S®FSW-K6 脈沖測量應
RS FSW26使用參數說明
FSW26 信號與頻譜分析儀
FSW26 信號與頻譜分析儀
以及可用性方面樹立標準
R&S FSW8：2 Hz 至 8 GHz
R&S FSW13：2 Hz 至 13.6 GHz
R&S FSW26：2 Hz 至 26.5 GHz
R&S FSW43：2 Hz 至 43.5 GHz
R&S FSW50：2 Hz 至 50 GHz
R&S FSW67：2 Hz 至 67 GHz
R&S FSW85：2 Hz 至 85 GHz
RS FSW26使用參數說明
FSW26 頻譜與信號分析儀 主要特點 頻率范圍覆蓋從2 Hz 至 26.5 GHz （加外部諧波混頻器可擴展至110GHz） 相位噪聲低至-137dBc/Hz@1GHz,10kHz頻偏 WCDMA 鄰信道功率比測試88dB動態范圍(噪聲消除功能）
RS FSW26使用參數說明
FSW26 頻譜與信號分析儀
主要特點
頻率范圍覆蓋從2 Hz 至 26.5 GHz （加外部諧波混頻器可擴展至110GHz）
相位噪聲低至-137dBc/Hz@1GHz,10kHz頻偏
WCDMA 鄰信道功率比測試88dB動態范圍(噪聲消除功能打開)
160MHz分析帶寬
8 GHz范圍內低至0.4dB總測量不確定度
高分辨率的12.1寸觸摸屏方便操作
支持多任務并行測量及顯示
詳細介紹
全新高性能R&SFSW信號與頻譜分析儀滿足客戶高性能需求，提供低相位噪聲，寬分析帶寬和直觀性操作，使得測試工作快速簡單。
特點
射頻性能滿足苛刻需求
? 的相位噪聲 – 是雷達和通信應用振蕩器測試的理想工具
振蕩器，頻率合成器和發射機系統的研發人員將從R&SFSW突出的相位噪聲測量動態范圍性能中獲益。在偏離載波中心頻率10kHz位置，R&SFSW相位噪聲在1GHz中心頻率處可達到-137dBc（1Hz），而在10GHz中心頻率處可達到-128dBc（1Hz）。偏離載波中心頻率100kHz位置，相位噪聲在相同中心頻率處分別為-110dBc（1Hz）和-90dBc（1Hz）. 在相位噪聲性能上R&SFSW超越前一代分析儀多達10dB。
相位噪聲在1GHz中心頻率，10kHz偏離處為 -137dBc（1Hz）
? 低顯示平均噪聲電平帶來的雜散測試動態范圍
顯示平均噪聲電平（DANL）在未使用預放大器條件下，2GHz頻率處低至-159dBm（1Hz）而25GHz頻率處低至-150dBm（1Hz）。R&SFSW可在寬頻率范圍內提供快速而可靠的雜散測試。顯示平均噪聲電平可通過選擇使用噪聲消除功能而進一步改善13dB。用戶可確認之前隱藏在噪底之下的極小雜散信號從而有效地優化發射機系統。
? 內置高通濾波器簡化諧波測試
R&SFSW可選配可切換使用的高通濾波器（R&SFSW-B13）進行頻率至1.5GHz的發射機系統諧波測試。與傳統的頻譜分析儀相比可獲得明顯的動態范圍改善。無需外部濾波器，可方便針對GSM, CDMA, WCDMA, LTE 系統進行測試系統的搭建。
? 低頻段內提供高選擇性
? 高度
? 單獨的接收機通路使得在1GHz頻率范圍內獲得不可比擬的動態范圍
面向未來
? 高達160MHz解調帶寬
多載波或者寬帶應用的功率放大器為了提高效率而進行的線性化工作或者通信系統自身占用帶寬的增加，使得對于分析帶寬的需求持續增加，面對挑戰，R&SFSW提供高達160MHz的分析帶寬滿足測試需求。
配置 分析帶寬 應用
標準配置 10 MHz ? 單載波標準應用與測量，比如WCDMA, cdma2000, TD-SCDMA
R&SFSW-B28 28 MHz ? 調制測量WiMAX, LTE, WLAN 802.11a/b/g 信號
R&SFSW-B40 40 MHz ? 調制測量 802.11n 信號
? 放大器特征化與線性化
R&SFSW-B80 80 MHz ? 放大器特征化與線性化
? 寬帶脈沖測量
? 調制測量802.11ac信號
R&SFSW-B160 160 MHz ? 放大器特征化與線性化
? 寬帶脈沖測量
? 調制測量802.11ac信號
? 高無雜散動態范圍 > 100 dBc
當分析I/Q數據時，除ADC分辨率之外，無雜散動態范圍（SFDR）也是重要指標。由于無雜散動態范圍（SFDR）> 100 dBc，因此R&SFSW在線性化放大器或測量EVM時擁有的測量精度。
