RS FSQ26信號分析儀二手N9020A

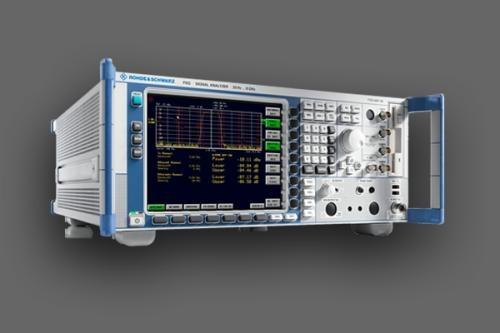

FSQ26 是羅德與施瓦茨的 26.5 GHz 信號分析儀。工程師使用信號分析儀來結合頻譜和矢量信號分析儀的功能。信號分析儀是一種電子測試設備，用于測量輸入信號的功率、幅度、失真、相位噪聲、調制和解調質量。
RS FSQ26信號分析儀二手N9020A
附加的功能：
-
28 MHz 信號分析帶寬
-
相位噪聲：典型值。–133 dBc (1 Hz)，10 kHz 載波偏移，載波頻率 500 MHz
-
失真：1赫茲
-
參考頻率：老化：1 x 10–7/年，使用 R&S®FSU-B4 選件：2 x 10–8
-
DANL，前置放大器開啟 (R&S®FSU-B25)，1 GHz，1 Hz RBW：–162 dBm
-
跡線檢測器：峰值、峰值、自動峰值、采樣、RMS、平均值、準峰值
-
總測量不確定度，f < 3.6 GHz：0.3 dB
-
顯示線性度：0.1 dB（0 dB 至 –70 dB）
-
接口：GPIB或LAN接口
-
采樣率：可編程：10 kHz 至 81.6 MHz，步長為 0.1 Hz
-
ADC分辨率：14位
-
I/Q 內存：I 和 Q 數據各 16 Msample
-
阻抗：50Ω
-
連接器：測試端口適配器 2.92 mm (K)/N 母頭
-
衰減器設置范圍：0 dB 至 75 dB，以 5 dB 步進
-
顯示屏：21 cm LC TFT 彩色顯示屏 (8.4")
-
分辨率：800×600像素（SVGA分辨率）
-
像素故障率：< 1 × 10–5
-
大容量存儲器：硬盤、USB 閃存盤（未提供）
-
數據存儲：> 500 個儀器設置和軌跡
-
交流電源：100 V 至 240 V，3.1 A 至 1.3 A；50 Hz 至 400 Hz，防護等級 I 符合 VDE 411
-
功耗：典型值。150 伏安
-
符合 EN 61010-1、IEC 61010-1、UL 61010-1、CAN/CSA-C22.2 No. 61010-1-4
-
測試標志：VDE、GS、CSA、CSA-NRTL
RS FSQ26信號分析儀二手N9020A
駐波比：
-
射頻衰減 ≥ 10 dB，直流耦合 f < 3.6 GHz：< 1.5
-
3.6 GHz ≤ f < 18 GHz：< 1.8
-
18 GHz ≤ f < 26.5 GHz：< 2.0
-
26.5 GHz ≤ f < 40 GHz：< 2.5
-
RF 衰減 < 10 dB 或 AC 耦合 1.5，典型值
掃一掃時間：
-
跨度 >10 Hz：2.5 ms 至 16 000 s
-
跨度 0 Hz（零跨度）：1 μs 至 16 000 s
-
RBW：10 Hz 至 50 MHz，F(xiàn)FT 濾波器：1 Hz 至 30 kHz，通道濾波器，EMI 帶寬
-
帶寬：1 Hz 至 30 MHz
-
顯示范圍：DANL 至 +30 dBm
DANL（1 赫茲 RBW）：
-
1 GHz：典型值。-156 分貝
-
7 GHz：典型值。–155 分貝
-
26 GHz：典型值。–146 分貝
-
DANL，前置放大器開啟 (R&S®FSU-B25)，1 GHz，1 Hz RBW：–162 dBm
-
前置放大器開啟 (R&S®FSU-B24)、26 GHz、10 Hz RBW 時顯示的平均噪聲電平：典型值。–166
-
DANL，前置放大器開啟 (R&S®FSU-B23)，26 GHz，1 Hz RBW：–150 dBm
出色的射頻特性：
-
TOI 典型值。+25 分貝
-
1 dB 壓縮點 +13 dBm
-
84 dBc ACLR/3GPP，帶噪聲校正
-
–173 dBm (1 Hz) 顯示平均噪聲電平 (DANL)，帶噪聲校正和 R&S®FSU-B24 前置放大器
-
分析模擬和數字基帶中的信號
-
眾多固件應用程序擴展了信號分析能力
-
16 Msample I/Q 內存，可擴展至 705 Msample
出色的射頻特性：
-
用于 3GPP 的 84 dB ACLR，帶噪聲校正
-
3GPP 多載波信號（四個相鄰載波）的 77 dB ACLR
-
TOI > +20 dBm，典型值。+25 分貝
-
1 dB 壓縮 +13 dBm
-
顯示的平均噪音水平 (DANL) 典型值。–173 dBm，使用噪聲校正（1 Hz 帶寬）和 R&S®FSU-B24 前置放大器
-
相位噪聲 –160 dBc (1 Hz)，10 MHz 載波偏移
-
相位噪聲 –133 dBc (1 Hz)，10 kHz 載波偏移
RS FSQ26信號分析儀二手N9020A
單一儀器中的信號和頻譜分析：
-
帶寬高達 120 MHz 的信號分析
-
來自射頻、模擬或數字基帶的信號
-
高達 705 Msample（I 和 Q）
-
低相位/頻率響應
-
用戶可定義的采樣率
-
調制分析的信號保真度
-
準備好分析多標準、多載波發射機
廣泛的功能：
-
憑借其廣泛的功能，R&S®FSQ 在頻譜分析儀市場上幾乎是的。甚至基本單元也包括所有重要功能。
-
100 Hz 至 5 MHz 的通道濾波器
-
RRC 過濾器
-
1 Hz 至 50 MHz 分辨率帶寬 (RBW)
-
測量點數/軌跡數可在 155 和 30 001 之間選擇
-
具有選通功能的時間選擇性頻譜分析
-
手動模式下高達 80 次測量/秒
-
SCPI 兼容的 GPIB 命令集
-
GPIB 命令集與 R&S®FSE/R&S®FSIQ 和傳統 HP 頻譜分析儀兼容
-
時域中的快速 ACP 測量
-
使用 CCDF 功能進行統計信號分析
-
有效值檢波器
-
用于校正天線或電纜頻率響應的換能器系數
-
諧波失真測量功能
-
多達 100 001 個點的雜散發射測量， 20 段
-
1 MHz 至 20 MHz 的外部基準，步長為 1 Hz
-
LAN 接口 100BaseT (1 Gbit)
-
16 Msample I 和 Q 內存
支持的技術：
-
WLAN 802.11a/b/g/j/p/n/ac
-
WCDMA/HSPA/HSPA+
-
3GPP LTE
-
GSM/EGPRS//EDGE演進/VAMOS
-
CDMA2000® 1xEV-DO
-
CDMA2000® 1xRTT
-
TD-SCDMA
-
GSM-R
-
cdmaOne
-
DECT
-
WiMAX IEEE 802.16e-2005 和 IEEE 802.16-2004
-
WLAN IEEE 802.11 a/b/g/j/p
-
藍牙®（基本速率）
-
ZigBee? IEEE 802.15.4
-
射頻識別
-
WRAN IEEE 802.22
-
WWAN IEEE 802.20
-
DVB-H
-
ISDB-T 1 段
-
CMMB
-
DVB-T
-
數字電視-T2
-
ISDB-T
-
是
-
調頻
-
DVB-S
R&S FSQ26 是所有開發和生產測量任務的解決方案。它提供非常低的相位噪聲、低殘余 EVM、寬動態范圍和高于平均水平的精度，使其成為公差和極限值通常必須低于標準定義的開發應用的理想測量儀器。
RS FSQ26信號分析儀二手N9020A
N9020A 是一款來自 Agilent 的信號分析儀，具有高達 26.5 GHz 的內部前置放大器選項。
附加的功能：
功能：
20 Hz 至 3.6、8.4、13.6 或 26.5 GHz；高達 26.5 GHz 的內部前置放大器選項
25 MHz（標準）或 40 MHz（可選）分析帶寬
提供基本的 EMI 預一致性測量功能，包括 CISPR 16-1-1 帶寬、檢測器、幅度校正因子、頻段預設、在標記處調諧和收聽以及限制線
表現：
±0.23 dB 幅度精度
+20 dBm 三階截距 (TOI)
-166 dBm 顯示平均噪聲電平 (DANL)，帶前置放大器
-78 dB W-CDMA ACLR 動態范圍（開啟噪聲校正）
測量應用程序和軟件：
MXA 支持超過 25 種測量應用，包括蜂窩通信、無線連接、數字視頻和通用。
對 70 多種信號格式進行分析，軟件在 MXA 內運行
MATLAB ®數據分析軟件，用于通用數據分析、可視化和測量自動化。
標配 Agilent PowerSuite 一鍵式功率測量
自動化與通訊接口
符合 LXI C 類標準、SCPI 和 IVI-COM
USB 2.0、1000Base-T LAN、GPIB
編程與 PSA、8566/68 和 856x 的遠程語言兼容性
通用 X 系列用戶界面 / 開放式 Windows® XP操作系統
自動化和通訊接口：
符合 LXI、SCPI 和 IVI-COM
USB 3.0、1000Base-T LAN、GPIB
編程與 PSA、8566/68 和 856x 的遠程語言兼容性
通用 X 系列用戶界面 / 開放式 Windows 7 操作系統（標準）
將現有的 MXA 從 Windows XP 遷移到 Windows 7
MXA 旨在加速新無線設備的開發，以便快速交付給制造商和市場。它具有多功能性，可通過處理多種格式、世代和設備輕松適應您不斷變化的測試要求。
實時頻譜分析儀功能可以作為對新的和現有的 MXA 的升級添加，以幫助您在日益復雜的信號環境中捕獲和了解難以捉摸的信號。結合 160 MHz 的寬帶分析帶寬，MXA 可讓您準確分析下一代無線通信和連接信號。
N9020A MXA 信號分析儀是 X 系列頻譜分析儀的一員，它是一種跨越儀器、測量和軟件的信號分析演進方法。它使您能夠靈活地滿足現在和將來跨多個產品和程序的業務和技術要求。
