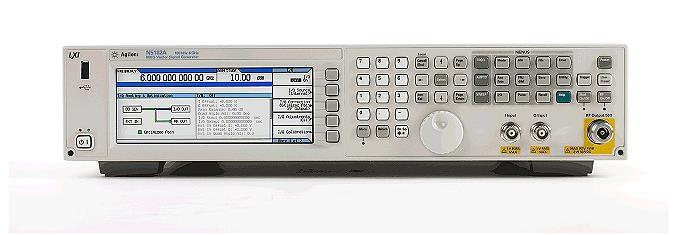

N5181B信號發生器操作手冊
N5181B信號發生器操作手冊操作規范：
1，使用者要愛護儀器，確保儀器的文明使用
2，使用過程中要確保佩戴防靜電手鐲
3， 使用過程中不得接觸儀器的內芯（含連接線纜）
4， 使用過程中不允許工作臺有較大的震動。
5，使用過程中不得隨意切斷電源，造成儀器的不正常關機，不能頻繁開關機
6，使用射頻線纜時不要用力過大，確保電纜保持一定的弧度，用畢線纜接頭上加接頭頂蓋
7，旋接接頭時，要旋接頭的螺套，盡量確保內芯不旋轉
8，盡量協調，少用校準件，校準件用畢必須放回器件盒
9，轉接件用畢應加蓋放回盒子中
10，停用時必須關機，關閉穩壓電源，方可打掃為生
11，無源器件調試必須佩戴干凈的手套
概述：本說明書主要為無源器件調試而作，覆蓋了無源器件調試所需的矢量網絡分析儀基本功能，關于N5181B信號發生器操作手冊其他更進一步的使用，請參考儀器的使用說明書
本說明以N5181B信號發生器操作手冊為例，對于其他型號的信號源，操作步驟基本一致，只是按鍵有菜單稍有區別。
型 號：N5181B
名 稱：MXG X 系列射頻模擬信號發生器，9 kHz 至 6 GHz
品 牌：是徳(KEYSIGHT)
分 類：射頻測試設備 > 射頻信號源 > 模擬信號源
產品屬性：主機
簡 述：N5181B MXG X 系列高性能射頻模擬信號發生器經過精心設計，可覆蓋 9 kHz 至 6 GHz 的頻率范圍，是研發中的“標準發射機”。
N5181B MXG X 系列射頻模擬信號發生器 主要特性和功能
N5181B MXG X 系列射頻模擬信號發生器 技術指標
| 頻率 | 9 kHz 至 6 GHz |
|---|---|
| 性能水平 | ◆◆◆◆◇◇ |
| 1 GHz 時的輸出功率 | -144 dBm 至 +26 dBm |
| 1 GHz 時，20 kHz 頻偏處的相位噪聲 | -146 dBc/Hz |
| 頻率轉換 | ≤ 800 μs |
| 1 GHz 時的諧波 | <-35 dBc |
| IQ 內部/外部調制帶寬 | 無 |
| 1 GHz 時的非諧波 | -96 dBc |
| 掃描模式 | 列表步進 |
| 基帶發生器模式 | 無 |
| 軟件??通用 | 脈沖脈沖串發生器AM, FM, PM |
| 軟件??蜂窩/無線連通性 | 無 |
| 軟件??音頻/視頻廣播 | 無 |
| 軟件??檢測/定位/跟蹤/導航 | 無 |
| 波形回放存儲器 | 無 |
| 1 GHz 時的頻率調制偏移 | 4 MHz |
| 100 kHz 頻偏時的頻率調制率 | DC to 7 MHz |
| 普通模式下的相位調制偏移 | 0.5 rad 至 8 rad |
| 高帶寬模式下的相位調制偏移 | 0.05 rad 至 0.8 rad |
| 幅度調制深度 | 100% |
| 幅度調制率 | 0 to 50 kHz |
| 可用應用 | 是 |
| 模擬 | 是 |
N5181B信號發生器操作手冊
N5181B MXG X 系列射頻模擬信號發生器
頻率
N5181B-503 頻率范圍 100 KHz ~ 3 GHz
N5181B-506 頻率范圍 100 KHz ~ 6 GHz
性能增強選件
N5181B-006 儀器加密選件
N5181B-099 擴展的許可證密鑰升級能力
N5181B-303 多功能發生器
N5181B-320 脈沖串發生器選件
N5181B-1EA 高輸出功率選件
N5181B-1EQ 低功率選件(< ?110 dBm)
N5181B-1ER 靈活的參考輸入選件(1-50 MHz)
N5181B-1EM 將射頻信號輸出移至后面板
N5181B-UK6 包含測試數據的商業校準證書
N5181B-UNT AM、FM、相位調制選件
N5181B-UNU 脈沖調制選件
N5181B-UNW 窄脈沖調制選件
N5181B-UNX 低相位噪聲
N5181B-UNY 增強的低相位噪聲
N5181B-UNZ 快速切換選件
附件
N5181B-1CM 機架安裝套件
N5181B-1CN 前把手套件
N5181B-1CP 機架安裝和前把手套件
N5181B-1CR 機架滑軌套件
