N9030A信號分析儀50G N9030B是德
是德keysight N9030A PXA信號分析儀N9030A信號分析儀50G N9030B是德特征：功能3 Hz 至 3.6、8.4、13.6、26.5、43、44 或 50 GHz；高達 50 GHz 的內部前置放大器選項10 MHz（標準）、25、40 或 140 MHz 分析帶寬通過外部混頻將頻率擴展到 325 GHz 甚至更高
表現±0.19 dB 幅度精度+22 dBm 三階截取 (TOI)-172 dBm 顯示平均噪聲電平 (DANL)，帶有前置放大器和本底噪聲擴展-83 dB（-88 dB 標稱值）W-CDMA ACLR 動態范圍（開啟噪聲校正）
KEYSIGHT是德N9030A信號分析儀
N9030A 是 Agilent 的 3、6、8、13、26、43、44 或 50 GHz 信號分析儀。工程師使用信號分析儀來結合頻譜和矢量信號分析儀的功能。
N9030A信號分析儀50G N9030B是德特征：
功能性
3 Hz 至 3.6、8.4、13.6、26.5、43、44 或 50 GHz；高達 50 GHz 的內部前置放大器選項
10 MHz（標準）、25、40 或 140 MHz 分析帶寬
通過外部混頻將頻率擴展到 325 GHz 及以上
表現
±0.19 dB 幅度精度
+22 dBm 三階截距 (TOI)
-172 dBm 顯示平均噪聲電平 (DANL)，帶前置放大器和本底噪聲擴展
-83 dB（-88 dB 標稱） W-CDMA ACLR 動態范圍（開啟噪聲校正）
測量應用程序和軟件
PXA 支持超過 25 種測量應用，包括蜂窩通信、無線連接、數字視頻和通用。
對 70 多種信號格式進行分析；軟件在 PXA 內部運行。
MATLAB 數據分析軟件，用于通用數據分析、可視化和測量自動化。
標配 Agilent PowerSuite 一鍵式功率測量
自動化與通訊接口
符合 LXI C 類標準、SCPI 和 IVI-COM
USB 2.0、1000Base-T LAN、GPIB
編程與 PSA、8566/68、856x 等的遠程語言兼容性
通用 X 系列用戶界面/Open Windows® XP操作系統

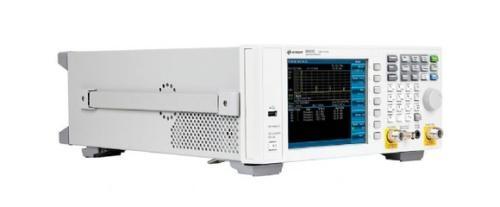

N9030A信號分析儀50G N9030B是德N9000B CXA 信號分析儀，多點觸控，9 kHz 至 26.5 GHz主要特性和功能利用先進的低成本信號分析工具，輕松完成基本的信號表征借助可選的內置跟蹤發生器，可以執行經濟高效的激勵響應測量通過X 系列測量應用軟件增添重要功能可以在射頻和微波教育實驗室中與培訓套件結合使用，通過實踐練習加深對理論知識的理解
一,簡單介紹：
產品名稱： 頻譜分析儀
品 牌： 是德科技
產品型號： N9030B
頻率范圍: 3.6、8.4、13.6、26.5、43、44、50 GHz，使用混頻器可達 1.1 THz
N9030B PXA 信號分析儀，多點觸控，2 Hz 至 50 GHz
二，主要特性和功能
搭配從到的測量選件，可以加速要求苛刻的應用領域中的。
通過是德科技智能混頻器可將頻率擴展到 110 GHz
使用實時頻譜分析功能捕獲瞬態信號或間歇信號
X 系列應用軟件可以簡化特定應用的測試
89600 VSA 軟件可實現更深層次的故障診斷
N9030A信號分析儀50G N9030B是德
三，技術指標
頻率 2 赫茲至 50 千兆赫，混頻器與 1.1 太赫茲
頻率選件 3.6、8.4、13.6、26.5、43、44、50 GHz，使用混頻器可達 1.1 THz
大分析帶寬 510 MHz
帶寬選件 25 MHz 標配， 40, 85, 125, 160, 255, 510 MHz
大實時帶寬 510 MHz
實時帶寬選件 85, 160, 255, 510 MHz
1 GHz 時的 DANL -174 dBm
1 GHz 時，10 kHz 頻偏處的相位噪聲 -136 dBc/Hz
1 GHz 時，30 kHz 頻偏處的相位噪聲 -136 dBc/Hz
1 GHz 時，1 MHz 頻偏處的相位噪聲 -146 dBc/Hz
總體幅度精度 ±0.19 dB
三階截獲（TOI），1 GHz 時 +22 dBm
1 GHz 時的大三階動態范圍 118 dB
儀器類型 頻譜分析儀
四，應用——通用
89600 VSA 軟件
模擬解調
噪聲系數
相位噪聲
脈沖
實時頻譜分析
EMI
MATLAB
Vector Modulation Analysis
應用——蜂窩
GSM/EDGE
LTE/LTE-Advanced
NB-IoT
W-CDMA/HSPA/HSPA+
應用——無線連通性
Bluetooth? (BR/EDR/LE4.2/5.0)
Short Range Communications (ZigBee, Z-Wave)
WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
應用——數字視頻 無
性能水平 ◆◆◆◆◆◇
標準衰減器衰減范圍 70 dB
標準衰減器步進 2 dB
100% 截獲概率的短信號持續時間 3.57 μs
信掩比 > 60 dB 時的可檢測信號持續時間 3.33 ns
無雜散動態范圍 75 dBc
多域帶寬 255 MHz
顯示視圖
密度
頻譜圖
密度頻譜圖
PvT（功率隨時間的變化）頻譜
PvT（功率隨時間的變化）
觸發
FMT（頻率模板觸發）
TQT（時間限定觸發）
電平
射頻猝發
線路
外置
周期
Density
Density Spectrogram
PvT (Power vs Time)
PvT (Power vs Time) Spectrogram
Spectrogram
使用頻率模板觸發的應用軟件
89600 VSA 軟件
實時
Pulse Measurement Application
2 GHz 時的 DANL，不配備前置放大器 -155 dBm/Hz
10 GHz 時的 DANL，不配備前置放大器 -157 dBm/Hz
可用應用 是
五,選件
頻率選擇
n9030b -503頻率范圍2 Hz至3.6 GHz
n9030b -508頻率范圍，2hz至8.4 GHz
n9030b -513頻率范圍，2hz至13.6 GHz
n9030b -526頻率范圍，2hz至26.5 GHz
n9030b -544頻率范圍，2hz至44ghz
n9030b -550頻率范圍，2hz至50ghz
前置放大器的選擇
n9030b - p03前置放大器，3.6 GHz
n9030b - p08前置放大器，8.4 GHz
n9030b - p13前置放大器，13.6 GHz
n9030b - p26前置放大器，26.5 GHz
n9030b - p44前置放大器，44 GHz
n9030b - p50前置放大器，50ghz
帶寬的選擇
n9030b-b2x分析帶寬,255 MHz
n9030b-b40分析帶寬，40mhz
n9030b-b1x分析帶寬，160mhz
n9030b-b85分析帶寬，85 MHz
n9030b-b5x分析帶寬,510 MHz
性能選項
n9030b - ea3電子衰減器，3.6 GHz，升級
n9030b - edp增強顯示包許可證
基本EMC EMC功能許可證
n9030b - fp2快功率，高達40mhz帶寬
n9030b - ft1頻率掩模觸發器，基本檢測許可
n9030b - ft2頻率掩模觸發器，檢測許可證
n9030b - lnp低噪聲路徑
n9030b - mpb微波預選旁路
n9030b - rts實時寬帶I/Q數據流
n9030b - tds時域掃描
n9030b-ep0增強的相位噪聲DDS瞧
n9030b - dua雙工如果RTSA
擴展了n9030b - rbe分辨率帶寬
基帶輸入
n9030b - bba i /Q基帶輸入，模擬
校準選項
n9030b - a6j ansi Z540-1-1994校準
n9030b - amg校準+不確定性+防護帶(認可)
n9030b - uk6商用校準證書和測試數據
連接器選項
n9030b - alv輔助日志視頻輸出
n9030b - c35 apc 3.5 mm連接器
n9030b - cr3連接器，寬帶IF輸出升級
n9030b - crp連接器背面，可編程IF輸出
n9030b - yav y軸視頻輸出
外部混合
n9030b-exm外部混合
實時信號分析
n9030b - rt1實時分析到大可用BW，基本檢測許可
n9030b - rt2實時分析大可用BW檢測，許可
安全-電腦功能
n9030b - sf1安全功能，不包括發射程序
n9030b - sf2安全功能，禁止保存結果
n9030b - ssd附加可移動固態驅動器
n9030b - ss1額外可移動固態驅動器，Win10
源連接
n9030b - esc外部源控制
n9030b -107音頻輸入和數字轉換器
