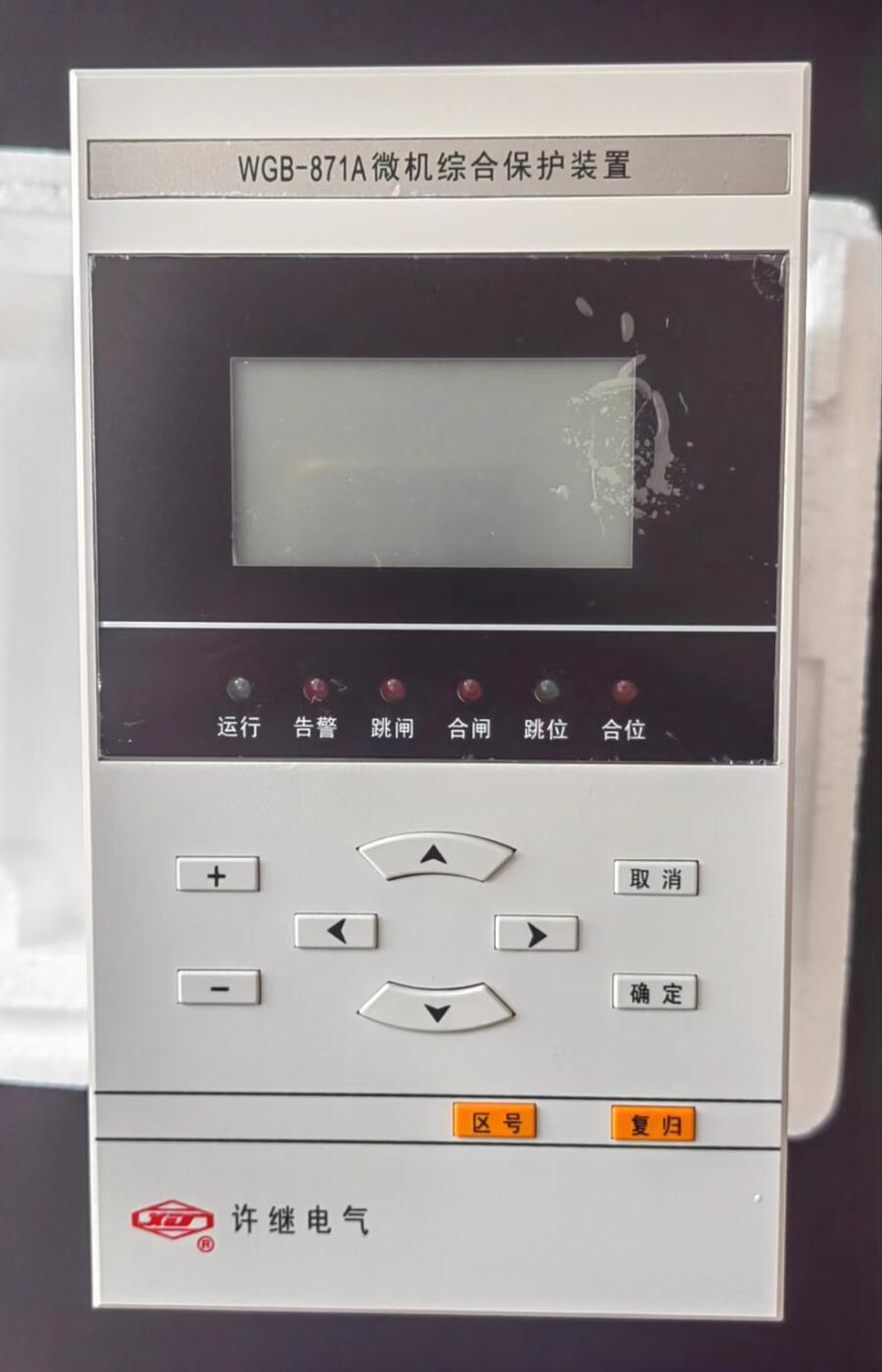

許繼WGB-871微機綜合保護裝置
一、應用范圍
WGB-870系列微機綜合保護裝置，主要應用于10kV及以下電壓等級的電力系統中，可根據使用場合靈活將裝置配置為線路保護測控裝置、電容器保護測控裝置、廠用變保護測控裝置、電動機保護測控裝置。?
二、裝置特點
◆采用32位***嵌入式微機處理器，配置大容量的RAM和Flash?Memory；利用SoC解決方案，數據處理、邏輯運算和信息儲存能力強，運行速度快，可靠性高。
◆一體化金屬全封閉機箱設計，防塵、抗腐、抗污能力強；
◆平臺化整體機芯設計，維護更方便，極大降低了被保護對象的停運時間；
◆裝置及操作電源靈活支持交、直流電源供（AC/DC220?V或AC/DC110?V）；
◆以太網和Rs485通訊模式，支持用戶各種組網方式的需求；
◆強大的報文存儲功能，可記錄的100次保護動作報告、100次各類事件報告及20次故障波形；
◆IEC-60870-5-103、Modbus通訊規約，方便裝置接入DCS系統及其它廠家的自動化系統；
◆完善的硬件自檢功能，準確定位硬件故障位置并給出告警信息；
◆自動化硬件測試平臺及完善的軟件測試系統，保證為用戶提供品質的產品。
◆中文圖標式菜單設計，簡單易懂，易學易用。
三、型號分類
WGB-870系列微機保護測控裝置共包括如下3種子系列
WGB-871微機綜合保護裝置
WGB-876微機電壓互感器監控裝置
WGB-877微機備用電源自投裝置
（一）WGB-871微機保護裝置
WGB-871微機保護裝置適用于10kV及以下變電站配電所，可根據使用場合靈活將裝置配置為線路保護測控裝置、電容器保護測控裝置、所用變保護測控裝置、電動機保護測控裝置。
線路保護測控裝置適用于3~10kV的饋出線保護；
所用變保護測控裝置適用于3～10kV電壓等級的廠用變、所用變或接地變的保護；
電容器保護測控裝置適用于10kV及以下變電站或配電所裝設的并聯電容器的保護；
電動機保護測控裝置適用于3～10kV電壓等級2000kW以下中小型異步電動機的保護
（二）WGB-876微機電壓互感器監測裝置
WGB-876微機電壓互感器監控裝置適用于10kV及以下電壓等級，完成母線電壓互感器監控及PT的并列和切換功能，配備TV并列及切換功能，I/II母低電壓，I/II母過電壓，I/II母接地，I/II母TV異常檢測功能。
（三）WGB-877微機備用電源自投裝置
WGB-877微機備用電源自投裝置是功能完善***微機型備用電源自投裝置，主要應用于10kV及以下各電壓等級的進線開關、分段（橋）開關的自投中。
