FSW50 羅德與施瓦茨FSW50相噪測試儀
FSW50|FSW50頻譜分析儀|羅德與施瓦茨FSW50
FSW50|FSW50頻譜分析儀|羅德與施瓦茨FSW50
羅德與施瓦茨FSW50 羅德與施瓦茨FSW50
面向未來? 高達500MHz解調帶寬
多載波或者寬帶應用的功率放大器為了提高效率而進行的線性化工作或者通信系統自身占用帶寬的增加，使得對于分析帶寬
的需求持續增加，面對挑戰，R&S?FSW提供高達500MHz的分析帶寬滿足測試需求。
配置 大分析帶寬 應用
標準配置 10 MHz ? 單載波標準應用與測量，比如WCDMA, cdma2000?, TD-SCDMA,
R&S?FSW50-B28 28 MHz ? 調制測量 WiMAX?, LTE, WLAN 802.11a/b/g 信號
R&S?FSW50-B40 40 MHz ? 調制測量 802.11n 信號
? 放大器特征化與線性化
R&S?FSW50-B80 80 MHz ? 放大器特征化與線性化
? 寬帶脈沖測量
? 調制測量802.11ac 信號
R&S?FSW50-B160 160 MHz ? FSW50放大器特征化與線性化
? 寬帶脈沖測量
? 調制測量802.11ac 信號
R&S?FSW50 320 MHz ? 放大器特征化與線性化
? 寬帶脈沖測量
? 調制測量802.11ac 信號
R&S?FSW50-B500 500 MHz ? 放大器特征化與線性化
? 寬帶脈沖測量
? 調制測量802.11ac 信號
? 高無雜散動態范圍 > 100 dBc
當分析I/Q數據時，除ADC分辨率之外，無雜散動態范圍（SFDR）也是重要指標。由于無雜散動態范圍（SFDR）> 100 dBc，因此FSW50
在線性化放大器或測量EVM時擁有*的測量精度。
FSW50 羅德與施瓦茨FSW50相噪測試儀
分析帶寬 SFDR
10MHz 100dBc
80MHz 80dBc
160MHz 70dBc

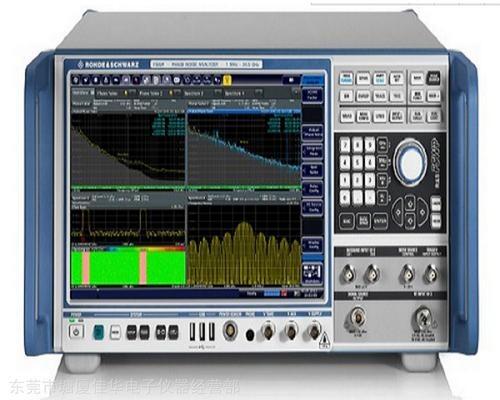

FSW50 信號頻譜分析儀
型號 R&S FSW50
制造商 Rohde & Schwarz
描述 2 Hz至50 GHz,信號和頻譜分析儀
類型 手持式頻譜分析儀
頻率 2 Hz至50 GHz
帶寬 100,200,300,500 Hz(通道 濾波器)
分辨率帶寬 0至10 MHz(20,50和80 MHz)
DANL -159至-120 dBm/Hz
三階交調(TOI) -20至28 dBm
動態范圍 -90至-76 dB
FSW50 信號頻譜分析儀FSW50 信號頻譜分析儀FSW50 信號頻譜分析儀FSW50 信號頻譜分析儀
羅德與施瓦茨公司(Rohde & Schwarz)的信號與頻譜分析儀R&S FSW信號接收頻率已經提高至50GHz,同時信號分析帶寬擴展至320MHz。新型號儀表將是未來研發、測試以及雷達與衛星應用領域里的*選擇。
FSW50 羅德與施瓦茨FSW50相噪測試儀
在此基礎上,R&S公司還將新型號分析儀R&S FSW50的信號分析帶寬從原有的160MHz擴展至320MHz。這一優異性能指標是業界內*的,它使得分析儀滿足更大寬帶、更高載波頻率的信號的解調需求,例如載波頻率高達50GHz的線性調頻雷達信號。在這之前,測量如此高頻大帶寬信號通常需要建立復雜的測試系統,包括數字示波器和下變頻器。R&S FSW50則簡化了這一測試系統,同時還提供了*的測試動態范圍并且更容易校準。
超高的頻率范圍、*的測試速度以及豐富的測試功能使得R&S FSW50成為一款*的微波分析儀,它在科技公司、研究院所和高校等科研機構中能夠起到至關重要的作用。航空航天與國防計量校準實驗室等需要接收50GHz信號或需要極高測試穩定度的場所也會因這款產品而受益。R&S FSW50在打開預放的情況下DANL達到-164 dBm/Hz,較低的DANL使其能夠測量非常小的信號,例如雷達信號的極微弱的雜散發射。
R&S FSW50即便在50GHz處也能保持極高的頻率穩定度,在10KHz頻偏處的相位噪聲可以達到-114 dBc (1Hz)
FSW50 羅德與施瓦茨FSW50相噪測試儀
R&S FSW50提供多通信標準一體分析功能(MSRA),使其非常適合測量不同類型調制信號的頻譜和調制參數,包括不同類型調制信號在時域上的相關程度。使用R&S FSW50可以很容易的測量不同信號之間的相互影響,并得到一個有效的結果可以表征由于不同信號相互影響而造成的誤碼。R&S FSW50擁有12.1英寸(31 cm)的觸摸屏幕,操作起來十分方便,即便是十分復雜的測量應用也游刃有余,而多窗口顯示功能讓用戶可以在屏幕上同時觀察不同測量應用的顯示畫面
R&S公司的信號與頻譜分析儀R&S FSW50目前已經接受訂購,其320MHz分析帶寬選件即將發布。
