★在使用編碼器前，請完整閱讀下面的說明，正確使用！
特性參數
|
工作電壓 |
10-30Vdc 或5Vdc 極性保護 |
|
消耗電流 |
< 110mA(24V電源) < 190mA(12V電源) |
|
輸出信號 |
RS485，可設定長度、角度應用輸出 |
|
輸出負載能力 |
≤ 400歐姆，標準工作200-250歐姆 |
|
線性分辨度 |
1/4096 |
|
工作溫度 |
-25—70℃ 編程時溫度范圍：0℃～＋70℃ |
|
儲存溫度 |
-40—100℃ |
|
防護等級 |
IP65 |
|
允許轉速 |
2400轉/分 |
|
輸出刷新周期 |
<1.4ms |
|
連接電纜 |
1米8芯屏蔽電纜，或9芯插座 |
|
外形特征 |

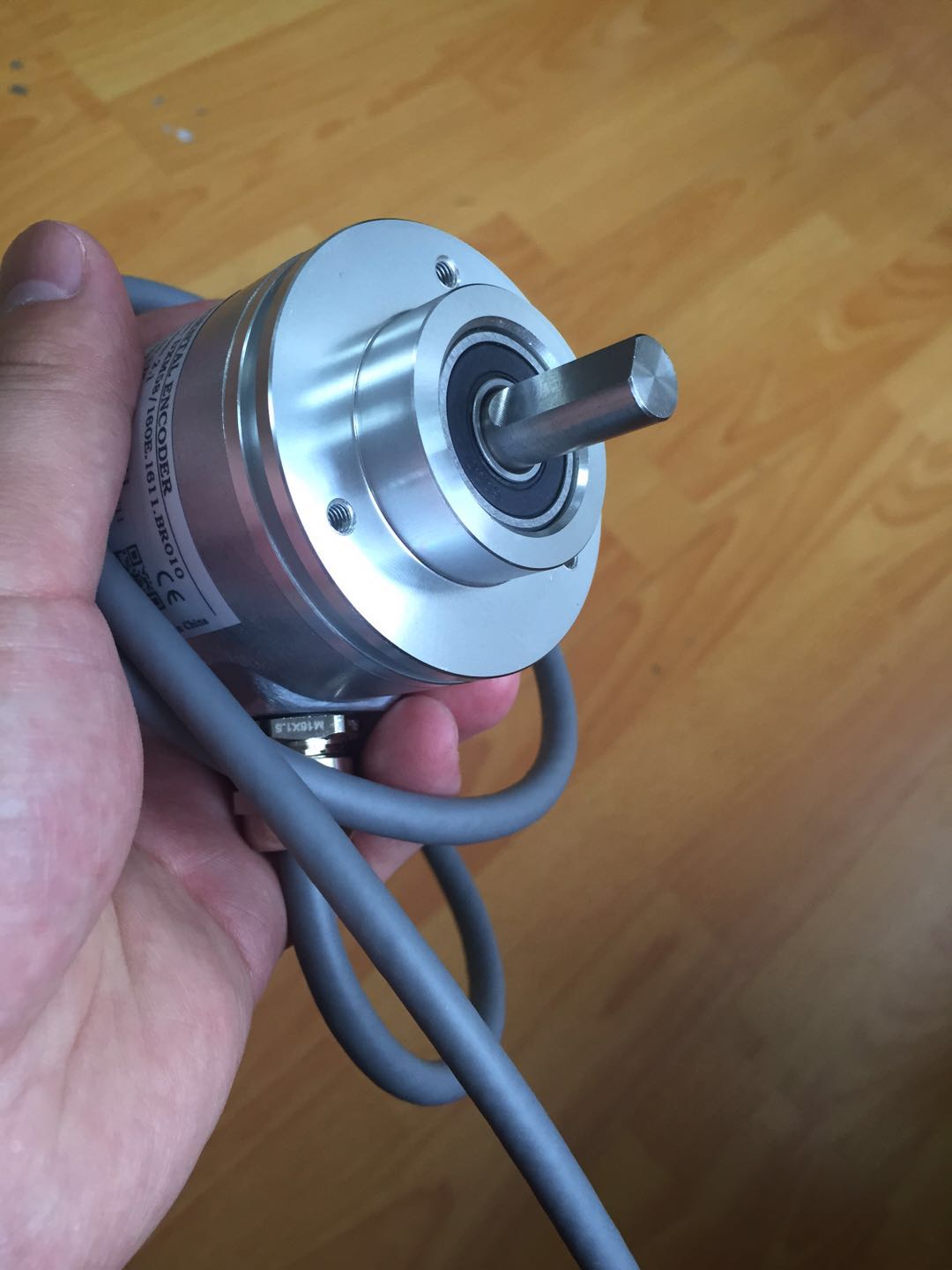

夾緊同步一體式法蘭，金屬外殼，密封雙軸承結構(見外形尺寸附圖) |
|
轉軸 |
夾緊同步一體式法蘭軸徑10mm或6mm ,長度20mm，含D型平面，不銹鋼材料 |
一、接線說明
|
電纜輸出 |
|
|
芯纜顏色 |
信號輸出 |
|
棕色 |
10—30Vdc 工作電源 |
|
白色 |
0V GND |
|
綠色 |
RS485輸出A |
|
黃色 |
RS485輸出B |
|
灰色 |
外部置位高電平入 |
|
藍色 |
設置允許線 |

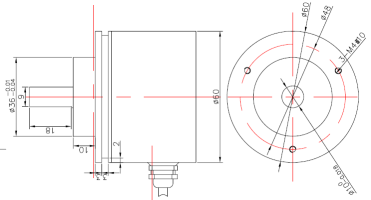

二、外形尺寸：
夾緊同步法蘭外形尺寸:
三． RS485通訊協議說明:
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
幀格式：數據位8位，停止位1位，無奇偶校驗，無控制流。
編碼器的參數需軟件指令對編碼器進行設定。
編碼器為主動模式時，即編碼器主動向上位機發送數據。數據長度為16位16進制ASCII碼，格式為：XAB>±DATA↙，即：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
X |
地址 |
> |
± |
DATA |
↙ |
||||||||||
其中，“X”為前導字母，>位分割符，±為符號位。DATA為數據，ASCII格式，10位，由0～9構成，范圍為-9,999,999,999～＋9,999,999,999。最后是回車符（0D）。
編碼器地址為被動模式時，即問答模式。上位機向編碼器發送詢問指令，指令為4位16進制ASCII碼，格式為：D+AB↙。
AB為編碼器地址，范圍為0到99。
1：讀數據：
上位機發送：D+地址+0D 編碼器回：X+地址+>+符合位+數據位+0D
例：上位機發送44 30 31 0D
編碼器回：58 30 31 3E 2B 30 30 30 30 30 30 30 31 32 33 0D
2：讀參數:（編程允許線接高電平時有效）
上位機發送：D+00+A+0D 編碼器回： X+地址+a+方向+波特率+工作狀態+工作模式+0D
例：上位機發送：44 00 41 0D
編碼器回： 58 30 31 61 06 03 11 09 0D
(編碼器地址01，順時針增加，波特率19200，往復模式，被動模式。）
3：設置地址：（編程允許線接高電平時有效）
上位機發送：D+地址+B+新地址+0D 編碼器回： X+地址+b+新地址+0D
例：上位機發送：44 30 30 42 30 31 0D
編碼器回： 58 30 30 62 30 31 0D
（將地址00改為01）
4：設置方向：（編程允許線接高電平時有效）
上位機發送：D+地址+C+新方向+0D 編碼器回： X+地址+c+新方向+0D
例：上位機發送：44 30 31 43 07 0D
編碼器回： 58 30 31 63 07 0D
（將順時針改為逆時針）
5：設置波特率：（編程允許線接高電平時有效）
上位機發送：D+地址+E+新波特率+0D 編碼器回： X+地址+e+新波特率+0D
例：上位機發送：44 30 31 45 03 0D
編碼器回： 58 30 31 65 03 0D
（將波特率改為19200）
6：設置每圈分辨率：（編程允許線接高電平時有效）
上位機發送：D+地址+F+分辨率+0D 編碼器回： X+地址+f+分辨率+0D
例：上位機發送：44 30 31 46 30 30 30 33 36 30 0D
編碼器回： 58 30 31 66 30 30 30 33 36 30 0D
（設置分辨率為360度）
7：設置主被動模式：（編程允許線接高電平時有效）
上位機發送：D+地址+I+模式+0D 編碼器回： X+地址+i+模式+0D
例：上位機發送：44 30 31 49 09 0D
編碼器回： 58 30 31 69 09 0D
（設置為問答模式）
8：設置置位值：（編程允許線接高電平時有效）
上位機發送：D+地址+J+置位值+0D 編碼器回： X+地址+j+置位值+0D
例：上位機發送：44 30 31 4A 30 30 30 30 30 30 30 30 30 30 0D
編碼器回： 58 30 31 6A 30 30 30 30 30 30 30 30 30 30 0D
（設置置位值為0）
9：編碼器置位指令：
上位機發送：D+地址+L+ M+和校驗+0D 編碼器回： X+地址+l+ m+和校驗+0D
例：上位機發送：44 30 31 4C 4D 和校驗0D
編碼器回： 58 30 31 6C 6D和校驗0D（置當前位置）
10：設置工作模式：（編程允許線接高電平時有效）
上位機發送：D+地址+N+工作模式+0D 編碼器回： X+地址+n+工作模式+0D
例：上位機發送：44 30 31 4E 10 0D
編碼器回： 58 30 31 6E 10 0D
（工作模式設置10為循環模式,11為往復模式。）
11：設置往復蕞大值：（編程允許線接高電平時有效，多圈用）
上位機發送：D+地址+O+H+蕞大值+0D 編碼器回： X+地址+o+H+蕞大值+0D
例：上位機發送：44 30 31 4F 48 30 30 30 30 30 30 33 36 30 30 0D
編碼器回： 58 30 31 6E 48 30 30 30 30 30 30 33 36 30 30 0D
（設置蕞大值3600）
12：設置循環蕞大值：（編程允許線接高電平時有效，多圈用）
上位機發送：D+地址+P+L+蕞大值+0D 編碼器回： X+地址+p+L+蕞大值+0D
例：上位機發送：44 30 31 50 4C 30 30 30 30 30 30 33 36 30 30 0D
編碼器回： 58 30 31 70 4C 30 30 30 30 30 30 33 36 30 30 0D
（設置蕞大值3600）
參數表：
|
ASCII碼 |
參數 |
ASCII碼 |
參數 |
|
01 |
4800bps波特率 |
07 |
逆時針數據加 |
|
02 |
9600bps波特率 |
08 |
主動模式 |
|
03 |
19200bps波特率 |
09 |
被動模式 |
|
04 |
38400bps波特率 |
10 |
循環模式 |
|
05 |
115200bps波特率 |
11 |
往復模式 |
|
06 |
順時針數據加 |
|
|
編程允許線（藍色）的使用
設置模式時，編碼器藍色線與棕色線并在一起接正電源，白色線接電源地線。此時，編碼器的通訊速率固定為19200bps。
非設置模式，即正常工作時，建議將藍色線與白色線并在一起接電源地線。
四：RS485通訊的注意事項：
1． 通訊速率與傳輸距離是一對矛盾。速率越高，傳輸距離越近、但也越穩定，反之亦然。
2． 在外部電磁干擾強時，外部置位線在對編碼器置位需接高電平，但置位結束后建議強制接低電平，以防止編碼器由于外部干擾而突然回零。
3． 在外部電磁干擾強時，RS485接線蕞好使用雙屏蔽電纜。
4． 多個編碼器接上位機時，由于編碼器返回?cái)?shù)據沒有奇偶校驗，故建議在上位機編程時在時間上對各個編碼器返回的數據進行區分。
5． 當系統中有電動機時，編碼器電源需與其他電源隔離。
由于RS485電路是差分形式的，A＋，B－都是帶電壓的，常時間接地或接高電平都會造成RS485電路損壞
上海自橫自動化科技有限公司
