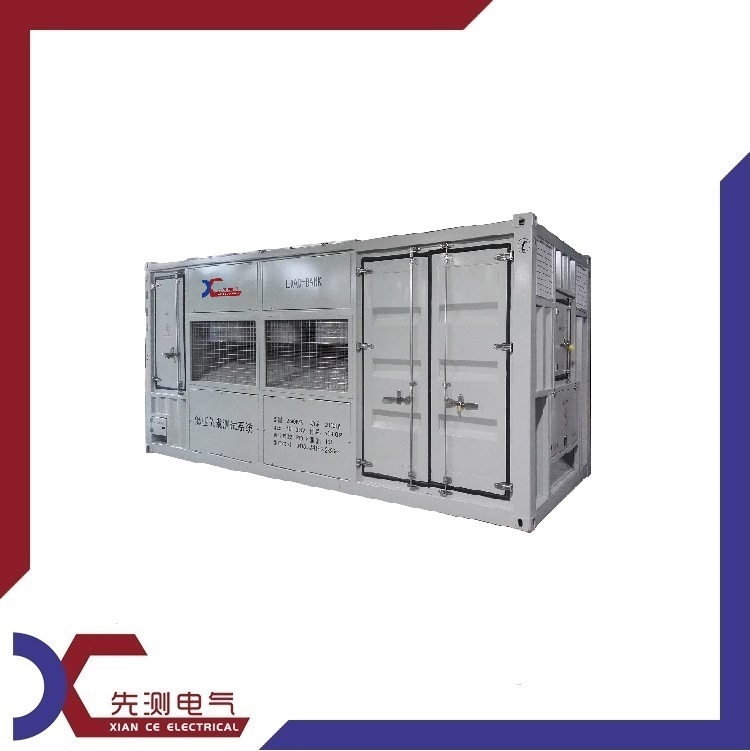

圖片僅供參考，具體以技術協議為準
測試原理：
重載測試為模擬負載測試，模擬負載測試常用于船用發電機、數據中心、岸電電源等的帶載能力測試，測試原理為：
1、采用阻感一體化智能負載箱，替代船上負載。
2、利用智能負載箱測試岸電電源的帶載能力、諧波、頻率波動、電壓波等數值，岸電電源輸出電源的質量。
3、智能負載箱能采集各數值生成報表及曲線。
測試項目：
1、滿負載測試：額定電壓、額定功率下滿負載運行8小時。
提供數據：8小時運行報表智能負載箱電腦自動生成。隔離變壓器溫度：記錄溫控儀數據。
測試目的：測試變頻電源、隔離變壓器帶載能力。
2、1.1倍過載測試：額定電壓、額定功率下滿負載運行3分鐘。
提供數據：3分鐘運行報表智能負載箱電腦自動生成。隔離變壓器溫度：記錄溫控儀數據。
測試目的：測試變頻電源、隔離變壓器超載能力。變頻系統在1.1倍情況下能正常運行3分鐘。
3、突加試驗：0~***分兩次加至滿功率。
提供數據：0~50%突加，50%~***突加2次，提供突加曲線。
測試目的：測試變頻電源的電壓暫態電壓波動、頻率波動、電壓恢復時間。
4、突卸試驗：***~0分一次突卸。
提供數據：***~0%突減1次，提供突減曲線。
測試目的：測試變頻電源的電壓暫態電壓波動、頻率波動，電壓恢復時間。
5、電壓波動：暫態電壓波動、穩態電壓波動。
暫態電壓波動由突加突卸提供，穩態電壓波動由8小時滿載測試報表提供。
6、頻率波動：暫態頻率波動、穩態頻率波動。
暫態頻率波動由突加突卸提供，穩態頻率波動由8小時滿載測試報表提供。
7、諧波：電壓諧波量、電流諧波量。
提供報告：電壓諧波量、電流諧波量曲線。
測試目的：變頻電源諧波質量。
測試流程：
1、測試設備就位安裝及電纜敷設。
2、用安全圍欄隔離測試區域，限定人員出入測試區域。
3、測試電纜絕緣檢測。
4、智能負載箱開機調試。
5、由岸電電源廠家進行岸電電源操作，輸出額定電壓、額定頻率。
6、由測試廠家調節負載測變壓器輸出至6.3kV。
7、由測試廠家調節智能負載箱功率因素至0.8。
8、由測試廠家做0~50%突加、50%~***突加測試，智能負載箱電腦生成二份突加曲線。
9、由測試廠家做100~0%突減測試，智能負載箱電腦生成一份突減曲線。
10、調節負載至110%功率，進行1.1倍超載試驗，由負載測試提供3分鐘運行報表。
11、由設備廠家記錄，降壓變壓器和隔離變壓器溫度，每1分鐘1次。
12、調節負載至***功率，進行滿載試驗，由負載側試提供8小時運行報表。?
13、由設備廠家記錄降壓變壓器和隔離變壓器溫度，每20分鐘1次，并記錄溫升穩定值及穩定時間。
14、智能負載箱對提供岸電電源進行諧波測試，并生成諧波曲線。
15、導出智能負載箱報表及曲線，各測試曲線樣張。
16、關閉負載，岸電電源，輔助發電機等設備。拆除連接電纜，解除安全圍欄、重載測試結束
?
