TD1114-1型土工合成材料網孔尺寸測定儀
一、TD1114-1型土工合成材料網孔尺寸測定儀產品簡介
TD1114-1型土工合成材料網孔尺寸測定儀是滄州泰鼎恒業試驗儀器有限公司根據國家行業標準JTG E50-2006《公路工程土工合成材料試驗規程》中T 1114-2006《土工格柵、土工網網孔尺寸測定》生產的。
TD1114-1型土工合成材料網孔尺寸測定儀適用于各類孔徑較大的土工格柵、土工網，其他相同類型的土工合成材料可參照?qǐng)?zhí)行。
二、TD1114-1型土工合成材料網孔尺寸測定儀引用標準
GB8170數值修約規則

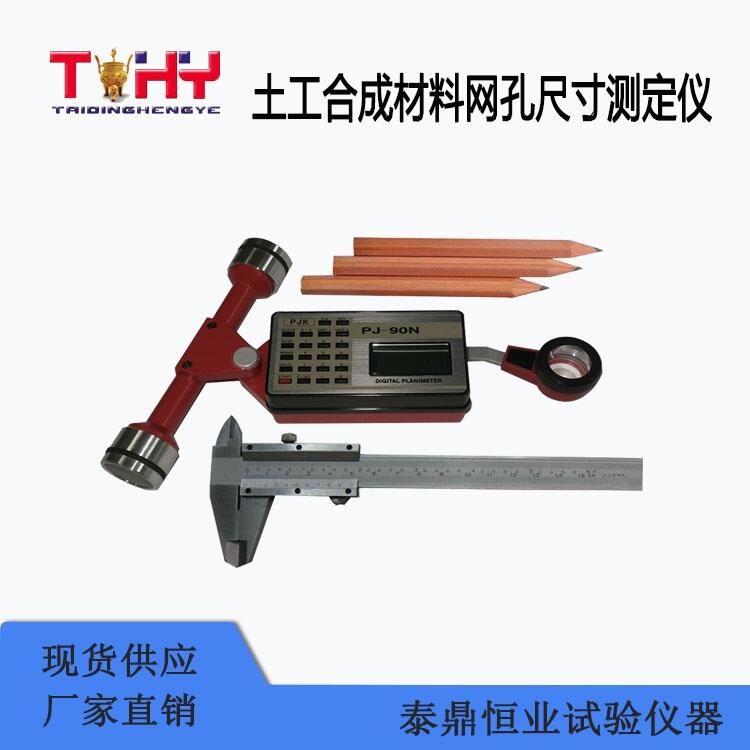

三、TD1114-1型土工合成材料網孔尺寸測定儀配置：
1游標卡尺:量程200mm，精度0.02mm。
2其他:坐標紙、鉛筆、
3求積儀。
四、TD1114-1型土工合成材料網孔尺寸測定儀試驗步驟
1取樣:按本規程T1101—2006的規定取樣。
2試樣調濕和狀態調節:按本規程T1101—2006中的第5條規定進行。
3試樣制備:除符合本規程T1101—2006的規定外，每塊試樣應至少包括10個完整的有代表性的網孔。
4測試方法
4.1對較規則網孔的試樣（圖T1114-1)，當網孔為矩形或偶數多邊形時，測量相互平行的兩邊之間的距離；當網孔為三角形或奇數多邊形時，測量頂點與對邊的垂直距離。同一測點平行測定兩次，兩次測定誤差應小于5%，取均值;每個網孔至少測3個測點，讀數精確到0.1_，取均值。
圖T1114*1土工格柵、土工網網孔尺寸測試示意圖
4.2對于孔邊呈弧線或不規則網孔的試樣，檢測時應將試樣平整地放在坐標紙上固定好，用削尖的鉛筆緊貼網孔內壁將網孔完整地描畫在坐標紙上，用同一坐標紙一次描出所有的應測孔，每個網孔測描兩次。
五、TD1114-1型土工合成材料網孔尺寸測定結果計算
1計算網孔面積。
1.1對較規則網孔，按下列公式計算網孔面積：
三角形網孔： A=0.5774h2
矩形網孔： A=hxhy
五邊形網孔： 4=0.7265/i2
六邊形網孔： 4=0.8860/i2
以上式中：A——網孔面積(_2);h 網孔高度。
1.2對不規則網孔，用求積儀測出坐標紙上每個網孔兩次測描的面積，兩次測量值誤差應小于3%，取均值。
2按下式計算網孔的當量孔徑，計算精確到0.1_:
De=2x/I7^ (T1114-1)
按本規程T1102—2006的規定計算10個網孔當量孔徑的平均值萬e，按GB8170規定修約，精確到1_。
標準差^和變異系數Cv按本規程T1102—2006的規定計算。
五、TD1114-1型土工合成材料網孔尺寸測定試驗報告
試驗報告應包括以下內容：
(1)試樣名稱、規格；
(2)本次試驗所采用的試驗方法；
(3)試驗結果；
(4)試驗用大氣條件；
(5)試驗日期；
(6)試驗中規定應說明的情況；
(7)任何偏離規定程序的詳細說明。
