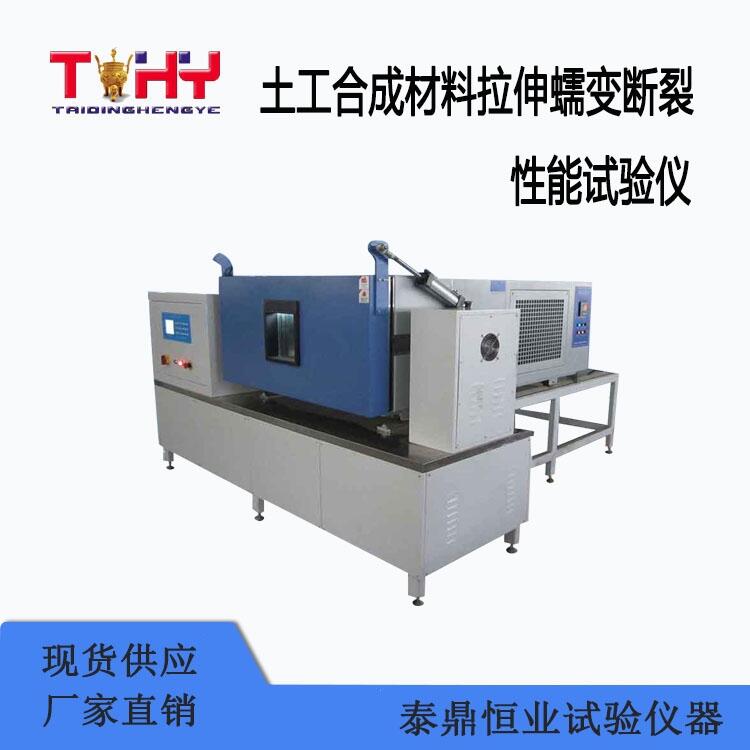

TD1131-4型土工合成材料拉伸蠕變斷裂性能試驗儀
一、TD1131-4型土工合成材料拉伸蠕變斷裂性能試驗儀簡介
TD1131-4型土工合成材料拉伸蠕變斷裂性能試驗儀，由滄州泰鼎恒業試驗儀器有限公司根據國家行業標準JTG E50-2006《公路工程土工合成材料試驗規程》中T 1121-2006《拉伸蠕變與拉伸蠕變斷裂性能試驗》開發研制的。
TD1131-4型土工合成材料拉伸蠕變斷裂性能試驗儀用于測定土工布及其有關產品的拉伸蠕變和拉伸蠕變斷裂性能實驗。適用于因過早毀壞或由于其蠕變影響了在結構中的加強作用而可能造成結構塌陷的產品。本儀器由數據采集和處理部分、杠桿砝碼加載部分、主機構架等三大部分組成?？刹捎梦C(jī)控制全試驗過程，全自動定時采集數據，也可人工采集數據。系統可連接個人PC，查看試驗數據，可即使打印試驗報告。
二、TD1131-4型土工合成材料拉伸蠕變斷裂性能試驗儀主要功能
可對土工合成材料在恒試驗力、恒變形、勻試驗力速率、勻變形速率條件下的蠕變特性、松弛特性、抵抗周期疲勞特性以及蠕變疲勞特性進行測試，同時可測試材料蠕變過程中的有效孔徑、厚度及微量滲透、粗糙度等參數隨蠕變特性的變化。采用杠桿原理，放大了加壓力臂長度，在有限的空間和有限的砝碼質量條件下，實行了對試樣2kPa、20kPa、200kPa壓力條件下測試其厚度。
三、TD1131-4型土工合成材料拉伸蠕變斷裂性能試驗儀技術參數
1、負荷：180kN
2、負荷精度≤±1%
3、夾具寬度50mm和200mm可選
4、有效蠕變空間900mm
5、有效試驗寬度350mm
6、位移測量精度0.03mm
7、時間測量誤差≤±1%
8、震幅：10 mm
9、搖動次數：220次/分
10、振擊次數：150次/分
11、回轉半徑：12mm
12、二次壓重：20kPa±0.1kPa
13、三次壓重：200kPa±1kPa
14、(電子式)百分表：0～24mm(最小分度值0.01mm)
15、(機械式)千分表：0～1mm(最小分度值:0.001mm)
16、(電子式)秒表：最小分度值0.01s
