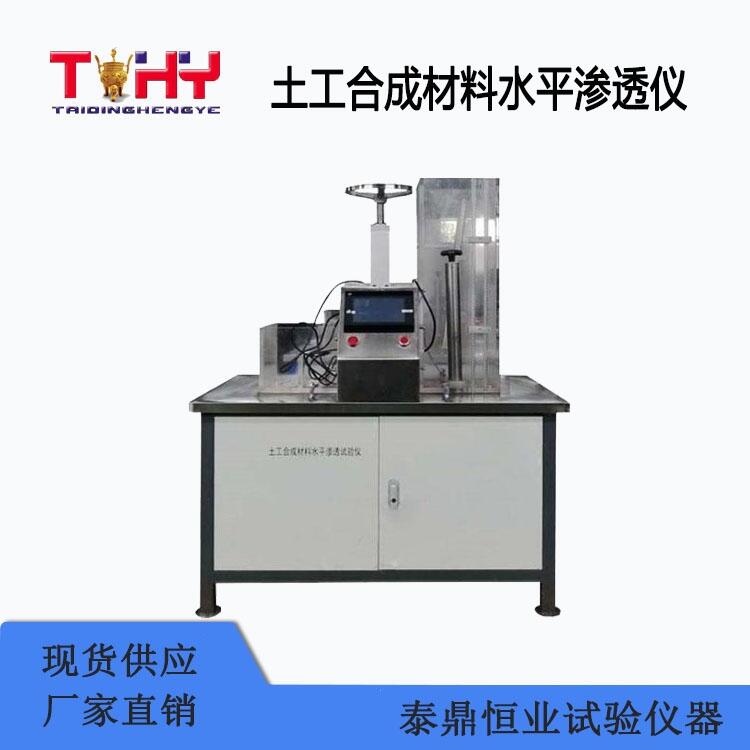

TD17633-1型土工合成材料水平滲透儀
（又稱定水頭平面內水流儀）
一、概述
本儀器根據GB/T17633-1998、SL/T235-2012、ISO/FDISI2958-98E、GB17642-2008《土工織物及其相關產品沿織物平面輸水能力的測定土工布及其有關產品平面內水流量》的國家標準研發設計。適用于測定一定法向壓力作用下的土工織物在常水頭水流下的水平滲透系數和導水率，性能穩定，方便實用。
二、技術參數
1、試樣尺寸：100x200mm
2、施加于試樣的法向壓力范圍：10-250kpa
3、外形尺寸：600x1200x1500mm
4、整機重量：150kg
三、操作步驟
1、
1）試驗用水應為脫氣水或蒸餾水。
2）分別裁剪順機向和橫機向試樣各3塊，當試樣較薄時應取2層或3層試樣重疊為一組進行試驗，這時應相應各剪裁6塊或9塊試樣。
2、
1）將試樣包封在乳膠膜或橡皮套內，試樣應平整無褶皺，
周邊應無滲漏，對于直接加荷型，應仔細安裝試樣上下墊層，使試樣承受均勻法向壓力。
2）施加2-5kpa的壓力，使試樣就位，隨即向水位容器內注入脫氣水，排走試樣內的氣泡，試驗過程中試樣應飽和。
3）按現場條件選用水力梯度，當情況不明時選用水力梯度不大于1.0.
4）按現場條件或設計要求選擇法向壓力至少進行三種壓力試驗，一種壓力稍大于設計值，一種稍低于設計值。對試樣施加最小一級法向壓力，持續15min。抬高容器的水位，使其達到要求的水力梯度。當水流穩定后，測讀通過500立方厘米滲透水量的時間，或記錄15min內通過的水量。每個水力梯度下平行測定3次。
5）換一種水力梯度重復以上步驟。
6）增大法向壓力，重復以上步驟對其余法向壓力下的試驗進行完畢。
